Invacare® Comet® Serie

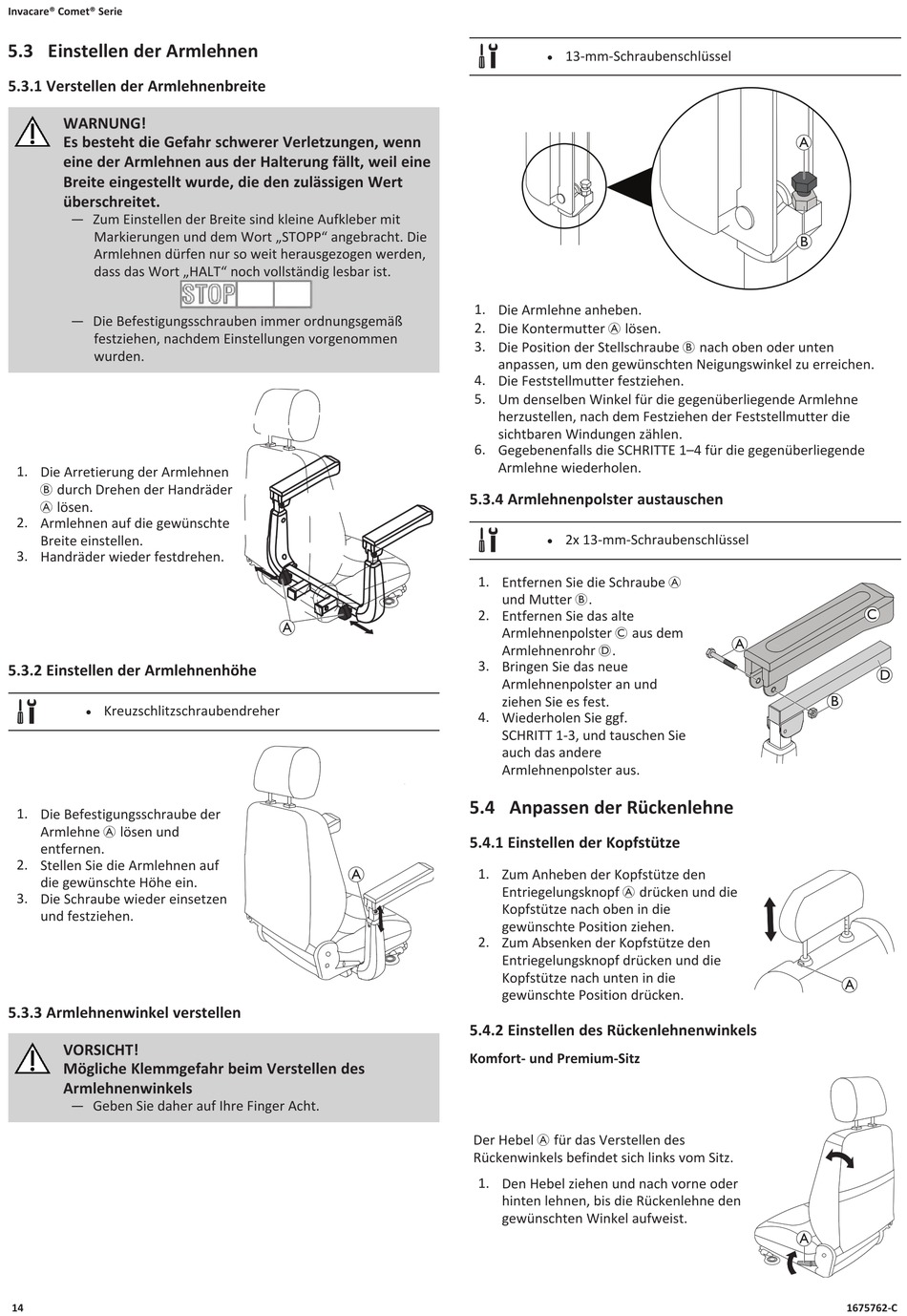

5.3 Einstellen der Armlehnen
5.3.1 Verstellen der Armlehnenbreite
WARNUNG!
Es besteht die Gefahr schwerer Verletzungen, wenn
eine der Armlehnen aus der Halterung fällt, weil eine
Breite eingestellt wurde, die den zulässigen Wert
überschreitet.
— Zum Einstellen der Breite sind kleine Aufkleber mit
Markierungen und dem Wort „STOPP" angebracht. Die
Armlehnen dürfen nur so weit herausgezogen werden,
dass das Wort „HALT" noch vollständig lesbar ist.
— Die Befestigungsschrauben immer ordnungsgemäß
festziehen, nachdem Einstellungen vorgenommen
wurden.
1. Die Arretierung der Armlehnen
B durch Drehen der Handräder
A lösen.
2. Armlehnen auf die gewünschte
Breite einstellen.
3. Handräder wieder festdrehen.
5.3.2 Einstellen der Armlehnenhöhe
Kreuzschlitzschraubendreher
l
1. Die Befestigungsschraube der
Armlehne A lösen und
entfernen.
2. Stellen Sie die Armlehnen auf
die gewünschte Höhe ein.
3. Die Schraube wieder einsetzen
und festziehen.
5.3.3 Armlehnenwinkel verstellen
VORSICHT!
Mögliche Klemmgefahr beim Verstellen des
Armlehnenwinkels
— Geben Sie daher auf Ihre Finger Acht.
14
A
A
13-mm-Schraubenschlüssel
l
1. Die Armlehne anheben.
2. Die Kontermutter A lösen.
3. Die Position der Stellschraube B nach oben oder unten
anpassen, um den gewünschten Neigungswinkel zu erreichen.
4. Die Feststellmutter festziehen.
5. Um denselben Winkel für die gegenüberliegende Armlehne
herzustellen, nach dem Festziehen der Feststellmutter die
sichtbaren Windungen zählen.
6. Gegebenenfalls die SCHRITTE 1–4 für die gegenüberliegende
Armlehne wiederholen.
5.3.4 Armlehnenpolster austauschen
2x 13-mm-Schraubenschlüssel
l
1. Entfernen Sie die Schraube A
und Mutter B.
2. Entfernen Sie das alte
Armlehnenpolster C aus dem
Armlehnenrohr D.
3. Bringen Sie das neue
Armlehnenpolster an und
ziehen Sie es fest.
4. Wiederholen Sie ggf.
SCHRITT 1-3, und tauschen Sie
auch das andere
Armlehnenpolster aus.
5.4 Anpassen der Rückenlehne
5.4.1 Einstellen der Kopfstütze
1. Zum Anheben der Kopfstütze den
Entriegelungsknopf A drücken und die
Kopfstütze nach oben in die
gewünschte Position ziehen.
2. Zum Absenken der Kopfstütze den
Entriegelungsknopf drücken und die
Kopfstütze nach unten in die
gewünschte Position drücken.
5.4.2 Einstellen des Rückenlehnenwinkels
Komfort- und Premium-Sitz
Der Hebel A für das Verstellen des
Rückenwinkels befindet sich links vom Sitz.
1. Den Hebel ziehen und nach vorne oder
hinten lehnen, bis die Rückenlehne den
gewünschten Winkel aufweist.
A
B
C
A
D
B
A
A
1675762-C
