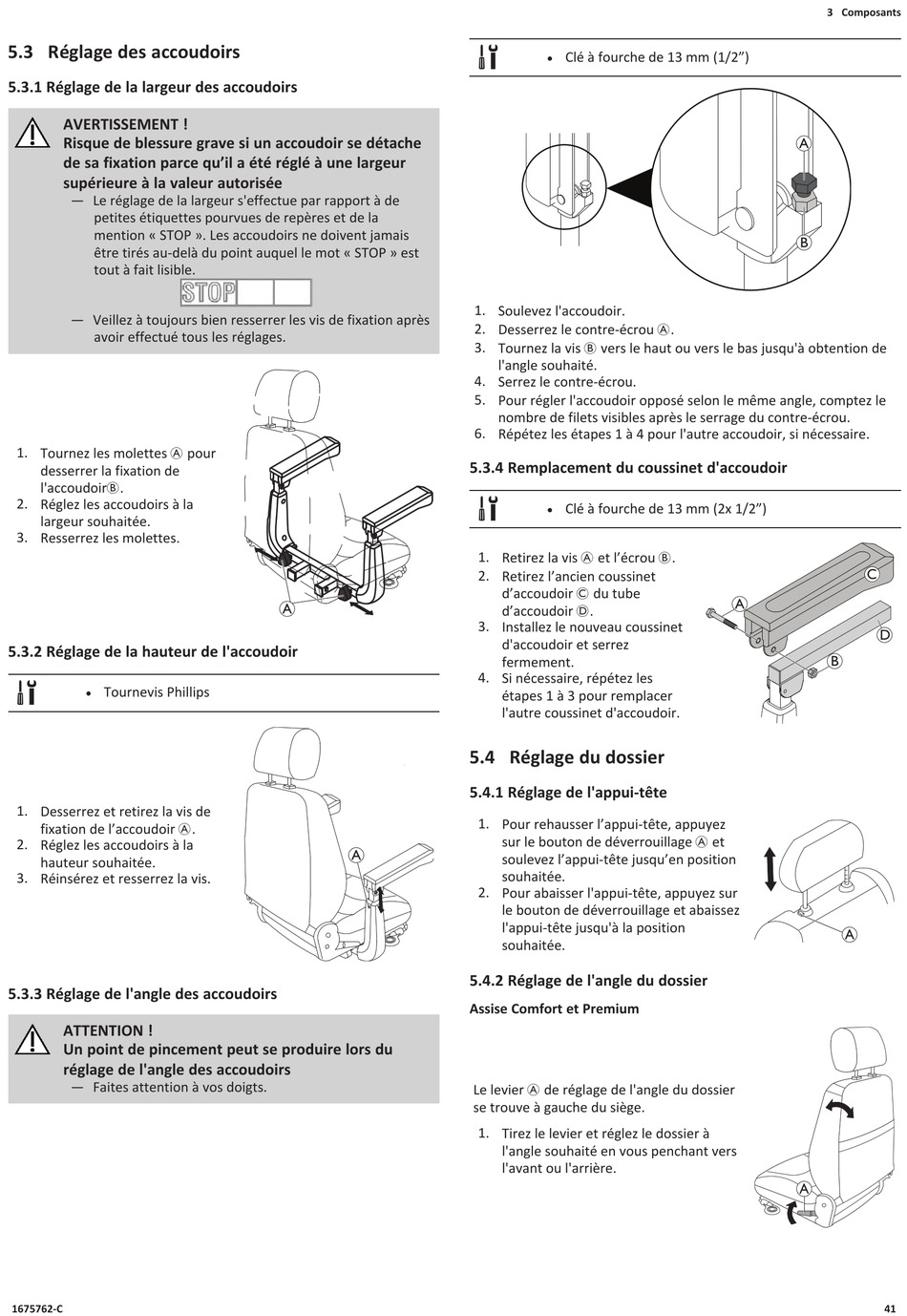

5.3 Réglage des accoudoirs
5.3.1 Réglage de la largeur des accoudoirs
AVERTISSEMENT !
Risque de blessure grave si un accoudoir se détache
de sa fixation parce qu'il a été réglé à une largeur
supérieure à la valeur autorisée
— Le réglage de la largeur s'effectue par rapport à de
petites étiquettes pourvues de repères et de la
mention « STOP ». Les accoudoirs ne doivent jamais
être tirés au-delà du point auquel le mot « STOP » est
tout à fait lisible.
— Veillez à toujours bien resserrer les vis de fixation après
avoir effectué tous les réglages.
1. Tournez les molettes A pour
desserrer la fixation de
l'accoudoirB.
2. Réglez les accoudoirs à la
largeur souhaitée.
3. Resserrez les molettes.
5.3.2 Réglage de la hauteur de l'accoudoir
Tournevis Phillips
l
1. Desserrez et retirez la vis de
fixation de l'accoudoir A.
2. Réglez les accoudoirs à la
hauteur souhaitée.
3. Réinsérez et resserrez la vis.
5.3.3 Réglage de l'angle des accoudoirs
ATTENTION !
Un point de pincement peut se produire lors du
réglage de l'angle des accoudoirs
— Faites attention à vos doigts.
1675762-C
A
A
Clé à fourche de 13 mm (1/2")
l
1. Soulevez l'accoudoir.
2. Desserrez le contre-écrou A.
3. Tournez la vis B vers le haut ou vers le bas jusqu'à obtention de
l'angle souhaité.
4. Serrez le contre-écrou.
5. Pour régler l'accoudoir opposé selon le même angle, comptez le
nombre de filets visibles après le serrage du contre-écrou.
6. Répétez les étapes 1 à 4 pour l'autre accoudoir, si nécessaire.

5.3.4 Remplacement du coussinet d'accoudoir

Clé à fourche de 13 mm (2x 1/2")
l
1. Retirez la vis A et l'écrou B.
2. Retirez l'ancien coussinet
d'accoudoir C du tube
d'accoudoir D.
3. Installez le nouveau coussinet
d'accoudoir et serrez
fermement.
4. Si nécessaire, répétez les
étapes 1 à 3 pour remplacer
l'autre coussinet d'accoudoir.
5.4 Réglage du dossier
5.4.1 Réglage de l'appui-tête
1. Pour rehausser l'appui-tête, appuyez
sur le bouton de déverrouillage A et
soulevez l'appui-tête jusqu'en position
souhaitée.
2. Pour abaisser l'appui-tête, appuyez sur
le bouton de déverrouillage et abaissez
l'appui-tête jusqu'à la position
souhaitée.
5.4.2 Réglage de l'angle du dossier
Assise Comfort et Premium
Le levier A de réglage de l'angle du dossier
se trouve à gauche du siège.
1. Tirez le levier et réglez le dossier à
l'angle souhaité en vous penchant vers
l'avant ou l'arrière.
