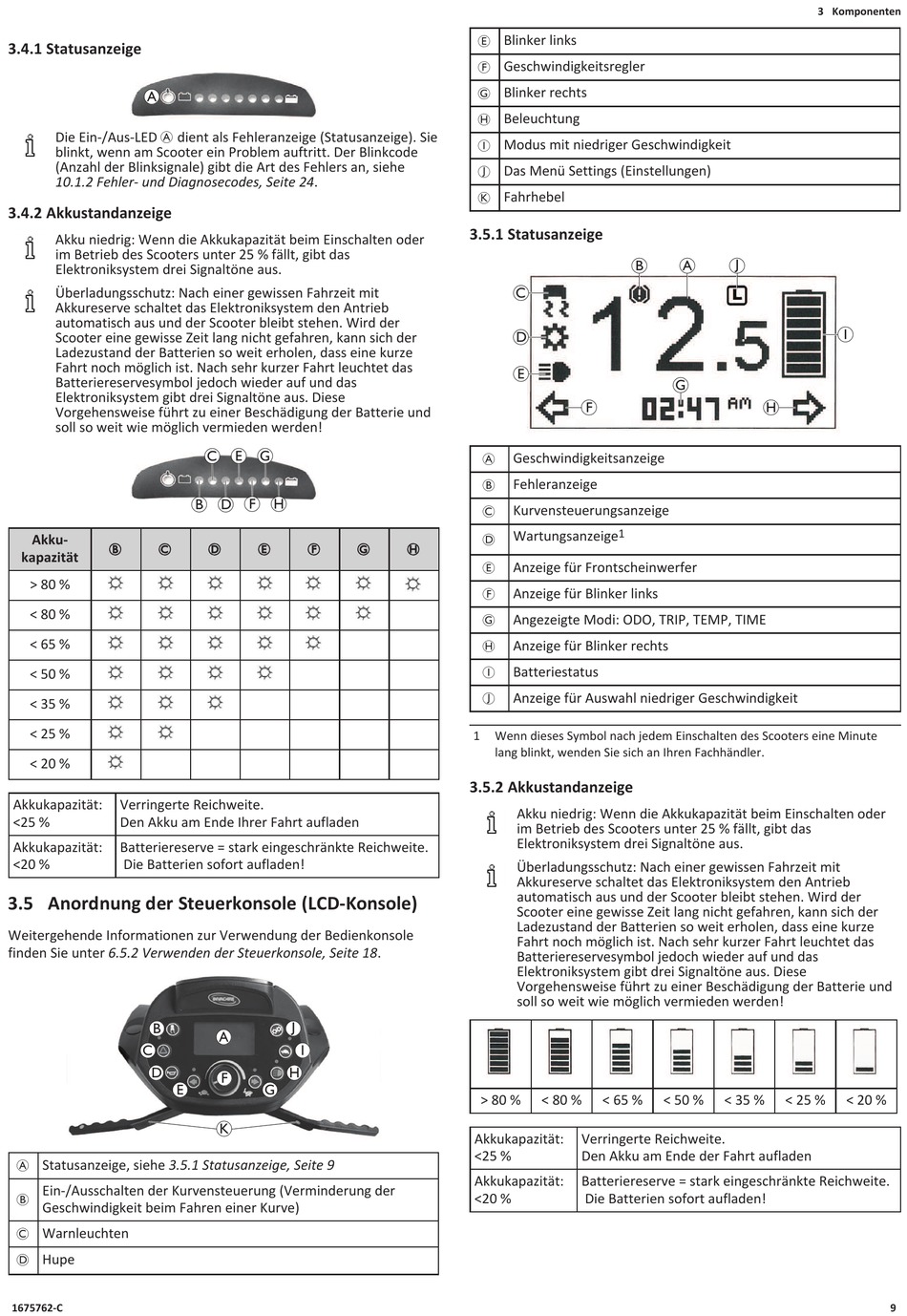

3.4.1 Statusanzeige
A
Die Ein-/Aus-LED A dient als Fehleranzeige (Statusanzeige). Sie
blinkt, wenn am Scooter ein Problem auftritt. Der Blinkcode
(Anzahl der Blinksignale) gibt die Art des Fehlers an, siehe
10.1.2 Fehler- und Diagnosecodes, Seite 24.
3.4.2 Akkustandanzeige
Akku niedrig: Wenn die Akkukapazität beim Einschalten oder
im Betrieb des Scooters unter 25 % fällt, gibt das
Elektroniksystem drei Signaltöne aus.
Überladungsschutz: Nach einer gewissen Fahrzeit mit
Akkureserve schaltet das Elektroniksystem den Antrieb
automatisch aus und der Scooter bleibt stehen. Wird der
Scooter eine gewisse Zeit lang nicht gefahren, kann sich der
Ladezustand der Batterien so weit erholen, dass eine kurze
Fahrt noch möglich ist. Nach sehr kurzer Fahrt leuchtet das
Batteriereservesymbol jedoch wieder auf und das
Elektroniksystem gibt drei Signaltöne aus. Diese
Vorgehensweise führt zu einer Beschädigung der Batterie und
soll so weit wie möglich vermieden werden!
Akku-
B C
kapazität
> 80 %
< 80 %
< 65 %
< 50 %
< 35 %
< 25 %
< 20 %
Akkukapazität: Verringerte Reichweite.
<25 % Den Akku am Ende Ihrer Fahrt aufladen
Akkukapazität: Batteriereserve = stark eingeschränkte Reichweite.
<20 % Die Batterien sofort aufladen!
3.5 Anordnung der Steuerkonsole (LCD-Konsole)
Weitergehende Informationen zur Verwendung der Bedienkonsole
finden Sie unter 6.5.2 Verwenden der Steuerkonsole, Seite 18.
B
C
D
E
A Statusanzeige, siehe 3.5.1 Statusanzeige, Seite 9
Ein-/Ausschalten der Kurvensteuerung (Verminderung der
B
Geschwindigkeit beim Fahren einer Kurve)
C Warnleuchten
D Hupe
1675762-C
C E G
B D F H
D E F G
J
A
I
H
F
G
K
E Blinker links
F Geschwindigkeitsregler
G Blinker rechts
H Beleuchtung
I Modus mit niedriger Geschwindigkeit
J Das Menü Settings (Einstellungen)
K Fahrhebel
3.5.1 Statusanzeige
C
D
E
Geschwindigkeitsanzeige
A
Fehleranzeige
B
Kurvensteuerungsanzeige
C
Wartungsanzeige
D
H
Anzeige für Frontscheinwerfer
E
Anzeige für Blinker links
F
Angezeigte Modi: ODO, TRIP, TEMP, TIME
G
Anzeige für Blinker rechts
H
Batteriestatus
I
Anzeige für Auswahl niedriger Geschwindigkeit
J
1 Wenn dieses Symbol nach jedem Einschalten des Scooters eine Minute
lang blinkt, wenden Sie sich an Ihren Fachhändler.
3.5.2 Akkustandanzeige
Akku niedrig: Wenn die Akkukapazität beim Einschalten oder
im Betrieb des Scooters unter 25 % fällt, gibt das
Elektroniksystem drei Signaltöne aus.
Überladungsschutz: Nach einer gewissen Fahrzeit mit
Akkureserve schaltet das Elektroniksystem den Antrieb
automatisch aus und der Scooter bleibt stehen. Wird der
Scooter eine gewisse Zeit lang nicht gefahren, kann sich der
Ladezustand der Batterien so weit erholen, dass eine kurze
Fahrt noch möglich ist. Nach sehr kurzer Fahrt leuchtet das
Batteriereservesymbol jedoch wieder auf und das
Elektroniksystem gibt drei Signaltöne aus. Diese
Vorgehensweise führt zu einer Beschädigung der Batterie und
soll so weit wie möglich vermieden werden!
> 80 % < 80 %
Akkukapazität:
<25 %
Akkukapazität:
<20 %
A
B J
G
F
1
< 65 % < 50 % < 35 %
Verringerte Reichweite.
Den Akku am Ende der Fahrt aufladen
Batteriereserve = stark eingeschränkte Reichweite.
Die Batterien sofort aufladen!
3 Komponenten
I
H
< 25 % < 20 %
