Wartung Der Abdeckung Des Lenkhebels - Invacare Cetus Servicehandbuch

Cetus
2. Entfernen Sie die Antriebskopf-
Klemmhebelschrauben (M4 x 12L x 2 Stück).
3. Informationen zum Öffnen des Bedienfelds finden
Sie in Abschnitt 3-3 „Wartung des oberen
Bedienfelds".
4. Entfernen Sie den VR Initiator-Controller,
nachdem die Befestigungsschrauben im Inneren
des Lenkkopfhebels entfernt wurden
(M4 x 12L x 2 Stück).
Führen Sie zur Montage und zum Ersetzen die
Schritte in umgekehrter Reihenfolge aus.
Achtung:
Informationen zur Wartung der Verkabelung
des oberen Bedienfelds, dem erneuten
Anschließen von Anschluss B des VR Initiator-
Controllers finden Sie auf der vorherigen Seite.
Wenn dies keine Wirkung zeigt, verwenden Sie
einen neuen Controller.

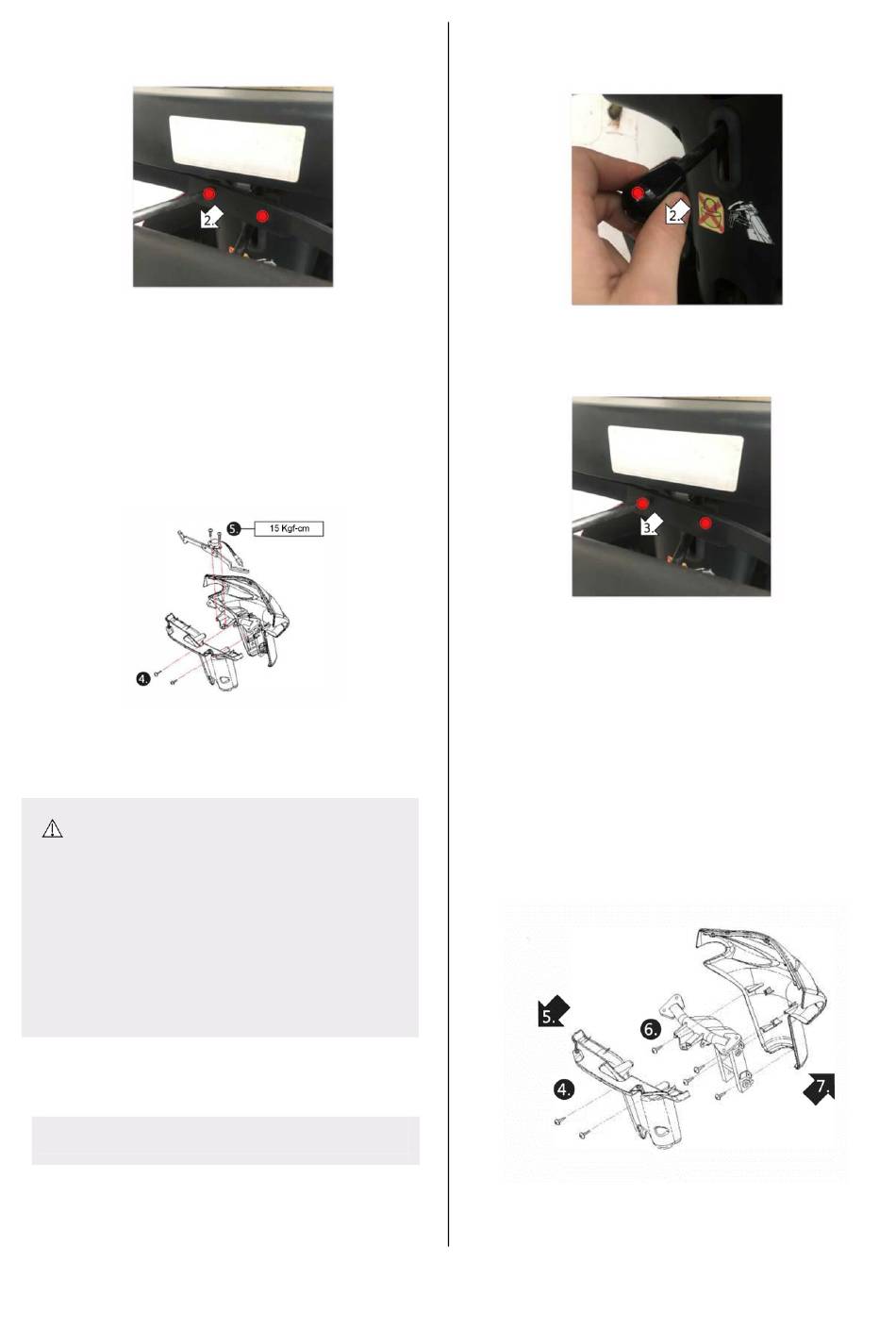

3-6 Wartung der Abdeckung des
Lenkhebels:
Kreuzschlitzschraubendreher x 1 Stück
Siehe Abschnitt 2-1 „Ausschalten des Akkus":
1.
Der Scooter wird ausgeschaltet.
1661627~B
2. Drehen und entfernen Sie den
Kopfeinstellungshebel.
3. Entfernen Sie die Antriebskopf-
Klemmhebelschrauben (M4 x 12L x 2 Stück).
4. Entfernen Sie die Klemmschrauben an der
hinteren Abdeckung des Lenkkopfhebels
(M4 x 12L x 2 Stück).
5. Entfernen Sie die hintere Abdeckung des
Lenkkopfhebels.
6. Entfernen Sie die Befestigungsschrauben an der
vorderen Abdeckung des Lenkkopfhebels (M4 x
12L x 2 Stück).
7. Entfernen Sie die hintere Abdeckung des
Lenkkopfhebels.
Servicehandbuch
