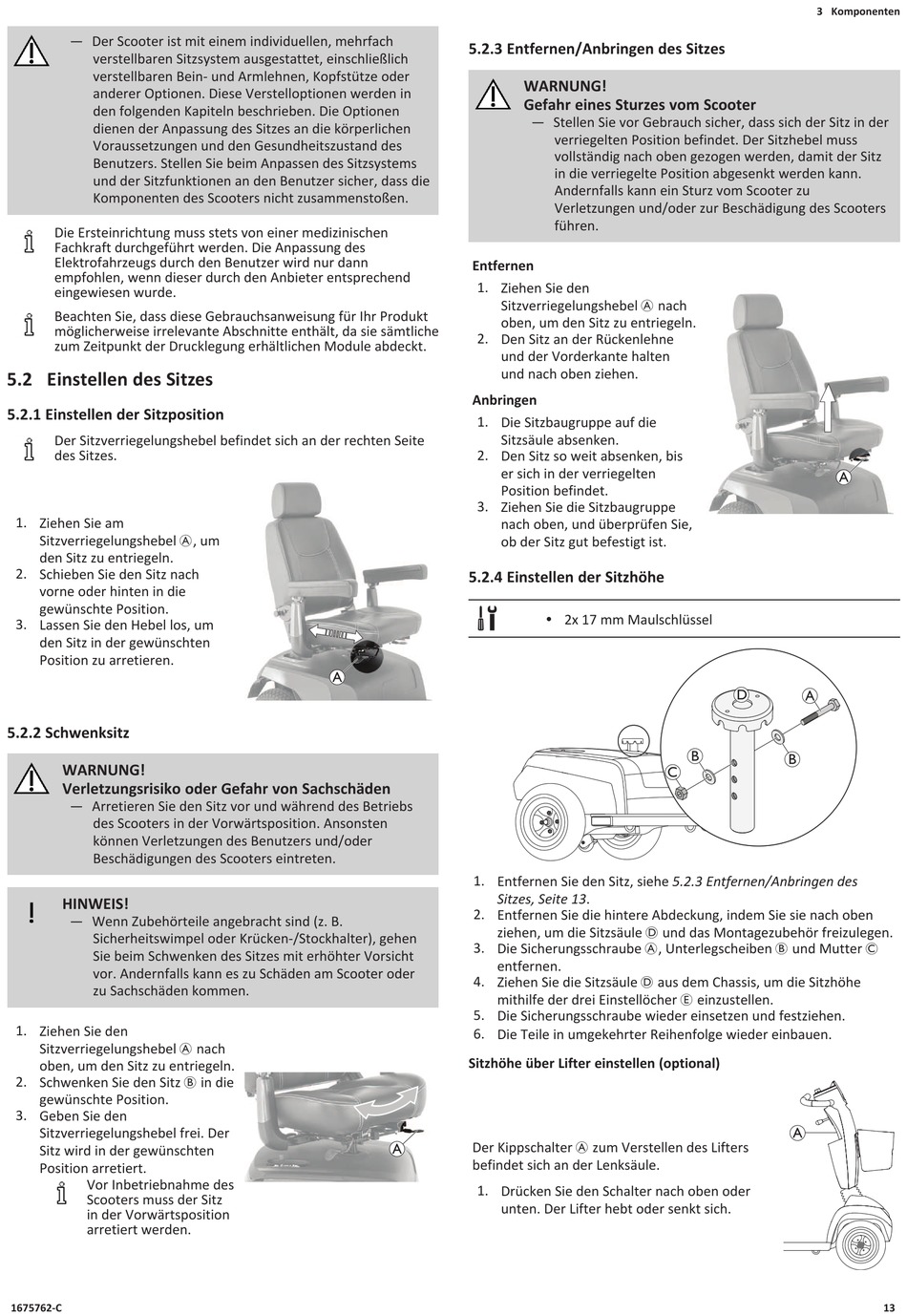

Einstellen Des Sitzes; Einstellen Der Sitzposition; Schwenksitz; Entfernen/Anbringen Des Sitzes - Invacare Comet Pro Gebrauchsanweisung

— Der Scooter ist mit einem individuellen, mehrfach
verstellbaren Sitzsystem ausgestattet, einschließlich
verstellbaren Bein- und Armlehnen, Kopfstütze oder
anderer Optionen. Diese Verstelloptionen werden in
den folgenden Kapiteln beschrieben. Die Optionen
dienen der Anpassung des Sitzes an die körperlichen
Voraussetzungen und den Gesundheitszustand des
Benutzers. Stellen Sie beim Anpassen des Sitzsystems
und der Sitzfunktionen an den Benutzer sicher, dass die
Komponenten des Scooters nicht zusammenstoßen.
Die Ersteinrichtung muss stets von einer medizinischen
Fachkraft durchgeführt werden. Die Anpassung des
Elektrofahrzeugs durch den Benutzer wird nur dann
empfohlen, wenn dieser durch den Anbieter entsprechend
eingewiesen wurde.
Beachten Sie, dass diese Gebrauchsanweisung für Ihr Produkt
möglicherweise irrelevante Abschnitte enthält, da sie sämtliche
zum Zeitpunkt der Drucklegung erhältlichen Module abdeckt.
5.2 Einstellen des Sitzes
5.2.1 Einstellen der Sitzposition
Der Sitzverriegelungshebel befindet sich an der rechten Seite
des Sitzes.
1. Ziehen Sie am
Sitzverriegelungshebel A, um
den Sitz zu entriegeln.
2. Schieben Sie den Sitz nach
vorne oder hinten in die
gewünschte Position.
3. Lassen Sie den Hebel los, um
den Sitz in der gewünschten
Position zu arretieren.
5.2.2 Schwenksitz
WARNUNG!
Verletzungsrisiko oder Gefahr von Sachschäden
— Arretieren Sie den Sitz vor und während des Betriebs
des Scooters in der Vorwärtsposition. Ansonsten
können Verletzungen des Benutzers und/oder
Beschädigungen des Scooters eintreten.
HINWEIS!
— Wenn Zubehörteile angebracht sind (z. B.
Sicherheitswimpel oder Krücken-/Stockhalter), gehen
Sie beim Schwenken des Sitzes mit erhöhter Vorsicht
vor. Andernfalls kann es zu Schäden am Scooter oder
zu Sachschäden kommen.
1. Ziehen Sie den
Sitzverriegelungshebel A nach
oben, um den Sitz zu entriegeln.
2. Schwenken Sie den Sitz B in die
gewünschte Position.
3. Geben Sie den
Sitzverriegelungshebel frei. Der
Sitz wird in der gewünschten
Position arretiert.
Vor Inbetriebnahme des
Scooters muss der Sitz
in der Vorwärtsposition
arretiert werden.
1675762-C
5.2.3 Entfernen/Anbringen des Sitzes
Entfernen
1. Ziehen Sie den
Sitzverriegelungshebel A nach
oben, um den Sitz zu entriegeln.
2. Den Sitz an der Rückenlehne
und der Vorderkante halten
und nach oben ziehen.
Anbringen
1. Die Sitzbaugruppe auf die
Sitzsäule absenken.
2. Den Sitz so weit absenken, bis
er sich in der verriegelten
Position befindet.
3. Ziehen Sie die Sitzbaugruppe
nach oben, und überprüfen Sie,
ob der Sitz gut befestigt ist.
5.2.4 Einstellen der Sitzhöhe
A
1. Entfernen Sie den Sitz, siehe 5.2.3 Entfernen/Anbringen des
Sitzes, Seite 13.
2. Entfernen Sie die hintere Abdeckung, indem Sie sie nach oben
ziehen, um die Sitzsäule D und das Montagezubehör freizulegen.
3. Die Sicherungsschraube A, Unterlegscheiben B und Mutter C
entfernen.
4. Ziehen Sie die Sitzsäule D aus dem Chassis, um die Sitzhöhe
mithilfe der drei Einstellöcher E einzustellen.
5. Die Sicherungsschraube wieder einsetzen und festziehen.
6. Die Teile in umgekehrter Reihenfolge wieder einbauen.
Sitzhöhe über Lifter einstellen (optional)
A Der Kippschalter A zum Verstellen des Lifters
befindet sich an der Lenksäule.
1. Drücken Sie den Schalter nach oben oder
unten. Der Lifter hebt oder senkt sich.
WARNUNG!
Gefahr eines Sturzes vom Scooter
— Stellen Sie vor Gebrauch sicher, dass sich der Sitz in der
verriegelten Position befindet. Der Sitzhebel muss
vollständig nach oben gezogen werden, damit der Sitz
in die verriegelte Position abgesenkt werden kann.
Andernfalls kann ein Sturz vom Scooter zu
Verletzungen und/oder zur Beschädigung des Scooters
führen.
2x 17 mm Maulschlüssel
l
B
C
3 Komponenten
A
D
A
B
E
A
13
