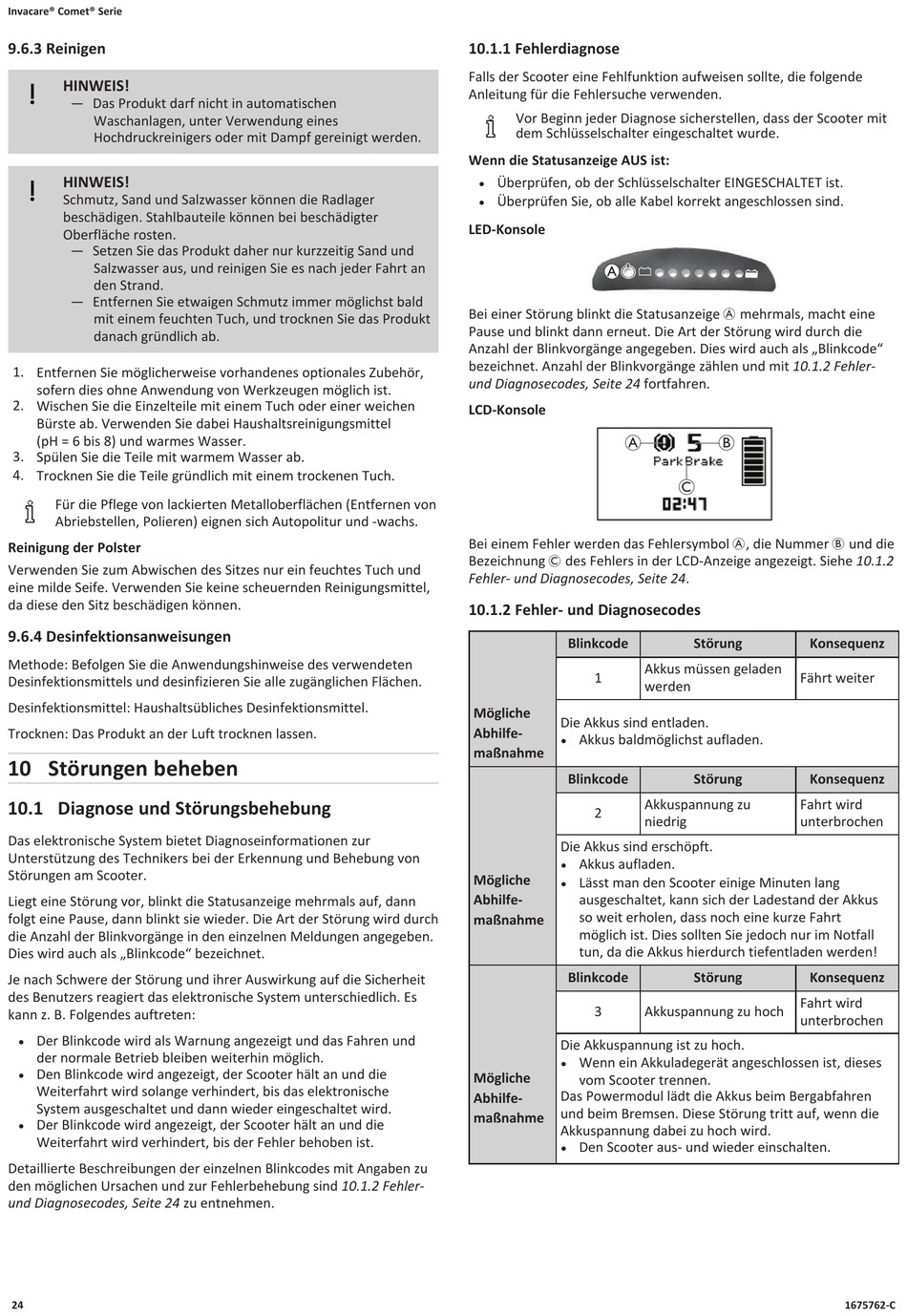

Reinigen; Desinfektionsanweisungen; Störungen Beheben; Diagnose Und Störungsbehebung - Invacare Comet Pro Gebrauchsanweisung

Invacare® Comet® Serie
9.6.3 Reinigen
HINWEIS!
— Das Produkt darf nicht in automatischen
Waschanlagen, unter Verwendung eines
Hochdruckreinigers oder mit Dampf gereinigt werden.
HINWEIS!
Schmutz, Sand und Salzwasser können die Radlager
beschädigen. Stahlbauteile können bei beschädigter
Oberfläche rosten.
— Setzen Sie das Produkt daher nur kurzzeitig Sand und
Salzwasser aus, und reinigen Sie es nach jeder Fahrt an
den Strand.
— Entfernen Sie etwaigen Schmutz immer möglichst bald
mit einem feuchten Tuch, und trocknen Sie das Produkt
danach gründlich ab.
1. Entfernen Sie möglicherweise vorhandenes optionales Zubehör,
sofern dies ohne Anwendung von Werkzeugen möglich ist.
2. Wischen Sie die Einzelteile mit einem Tuch oder einer weichen
Bürste ab. Verwenden Sie dabei Haushaltsreinigungsmittel
(pH = 6 bis 8) und warmes Wasser.
3. Spülen Sie die Teile mit warmem Wasser ab.
4. Trocknen Sie die Teile gründlich mit einem trockenen Tuch.
Für die Pflege von lackierten Metalloberflächen (Entfernen von
Abriebstellen, Polieren) eignen sich Autopolitur und -wachs.
Reinigung der Polster
Verwenden Sie zum Abwischen des Sitzes nur ein feuchtes Tuch und
eine milde Seife. Verwenden Sie keine scheuernden Reinigungsmittel,
da diese den Sitz beschädigen können.
9.6.4 Desinfektionsanweisungen
Methode: Befolgen Sie die Anwendungshinweise des verwendeten
Desinfektionsmittels und desinfizieren Sie alle zugänglichen Flächen.
Desinfektionsmittel: Haushaltsübliches Desinfektionsmittel.
Trocknen: Das Produkt an der Luft trocknen lassen.
10 Störungen beheben
10.1 Diagnose und Störungsbehebung
Das elektronische System bietet Diagnoseinformationen zur
Unterstützung des Technikers bei der Erkennung und Behebung von
Störungen am Scooter.
Liegt eine Störung vor, blinkt die Statusanzeige mehrmals auf, dann
folgt eine Pause, dann blinkt sie wieder. Die Art der Störung wird durch
die Anzahl der Blinkvorgänge in den einzelnen Meldungen angegeben.
Dies wird auch als „Blinkcode" bezeichnet.
Je nach Schwere der Störung und ihrer Auswirkung auf die Sicherheit
des Benutzers reagiert das elektronische System unterschiedlich. Es
kann z. B. Folgendes auftreten:
Der Blinkcode wird als Warnung angezeigt und das Fahren und
l
der normale Betrieb bleiben weiterhin möglich.
Den Blinkcode wird angezeigt, der Scooter hält an und die
l
Weiterfahrt wird solange verhindert, bis das elektronische
System ausgeschaltet und dann wieder eingeschaltet wird.
Der Blinkcode wird angezeigt, der Scooter hält an und die
l
Weiterfahrt wird verhindert, bis der Fehler behoben ist.
Detaillierte Beschreibungen der einzelnen Blinkcodes mit Angaben zu
den möglichen Ursachen und zur Fehlerbehebung sind 10.1.2 Fehler-
und Diagnosecodes, Seite 24 zu entnehmen.
24
10.1.1 Fehlerdiagnose
Falls der Scooter eine Fehlfunktion aufweisen sollte, die folgende
Anleitung für die Fehlersuche verwenden.
Vor Beginn jeder Diagnose sicherstellen, dass der Scooter mit
dem Schlüsselschalter eingeschaltet wurde.
Wenn die Statusanzeige AUS ist:
Überprüfen, ob der Schlüsselschalter EINGESCHALTET ist.
l
Überprüfen Sie, ob alle Kabel korrekt angeschlossen sind.
l
LED-Konsole
A
Bei einer Störung blinkt die Statusanzeige A mehrmals, macht eine
Pause und blinkt dann erneut. Die Art der Störung wird durch die
Anzahl der Blinkvorgänge angegeben. Dies wird auch als „Blinkcode"
bezeichnet. Anzahl der Blinkvorgänge zählen und mit 10.1.2 Fehler-
und Diagnosecodes, Seite 24 fortfahren.
LCD-Konsole
A
Bei einem Fehler werden das Fehlersymbol A, die Nummer B und die
Bezeichnung C des Fehlers in der LCD-Anzeige angezeigt. Siehe 10.1.2
Fehler- und Diagnosecodes, Seite 24.
10.1.2 Fehler- und Diagnosecodes
Blinkcode
1
Mögliche
Die Akkus sind entladen.
Abhilfe-
Akkus baldmöglichst aufladen.
l
maßnahme
Blinkcode
2
Die Akkus sind erschöpft.
Akkus aufladen.
l
Mögliche
Lässt man den Scooter einige Minuten lang
l
Abhilfe- ausgeschaltet, kann sich der Ladestand der Akkus
so weit erholen, dass noch eine kurze Fahrt
maßnahme
möglich ist. Dies sollten Sie jedoch nur im Notfall
tun, da die Akkus hierdurch tiefentladen werden!
Blinkcode
3
Die Akkuspannung ist zu hoch.
Wenn ein Akkuladegerät angeschlossen ist, dieses
l
Mögliche
vom Scooter trennen.
Das Powermodul lädt die Akkus beim Bergabfahren
Abhilfe-
und beim Bremsen. Diese Störung tritt auf, wenn die
maßnahme
Akkuspannung dabei zu hoch wird.
Den Scooter aus- und wieder einschalten.
l
B
C
Störung Konsequenz
Akkus müssen geladen
Fährt weiter
werden
Störung Konsequenz
Akkuspannung zu Fahrt wird
niedrig unterbrochen
Störung Konsequenz
Fahrt wird
Akkuspannung zu hoch
unterbrochen
1675762-C
