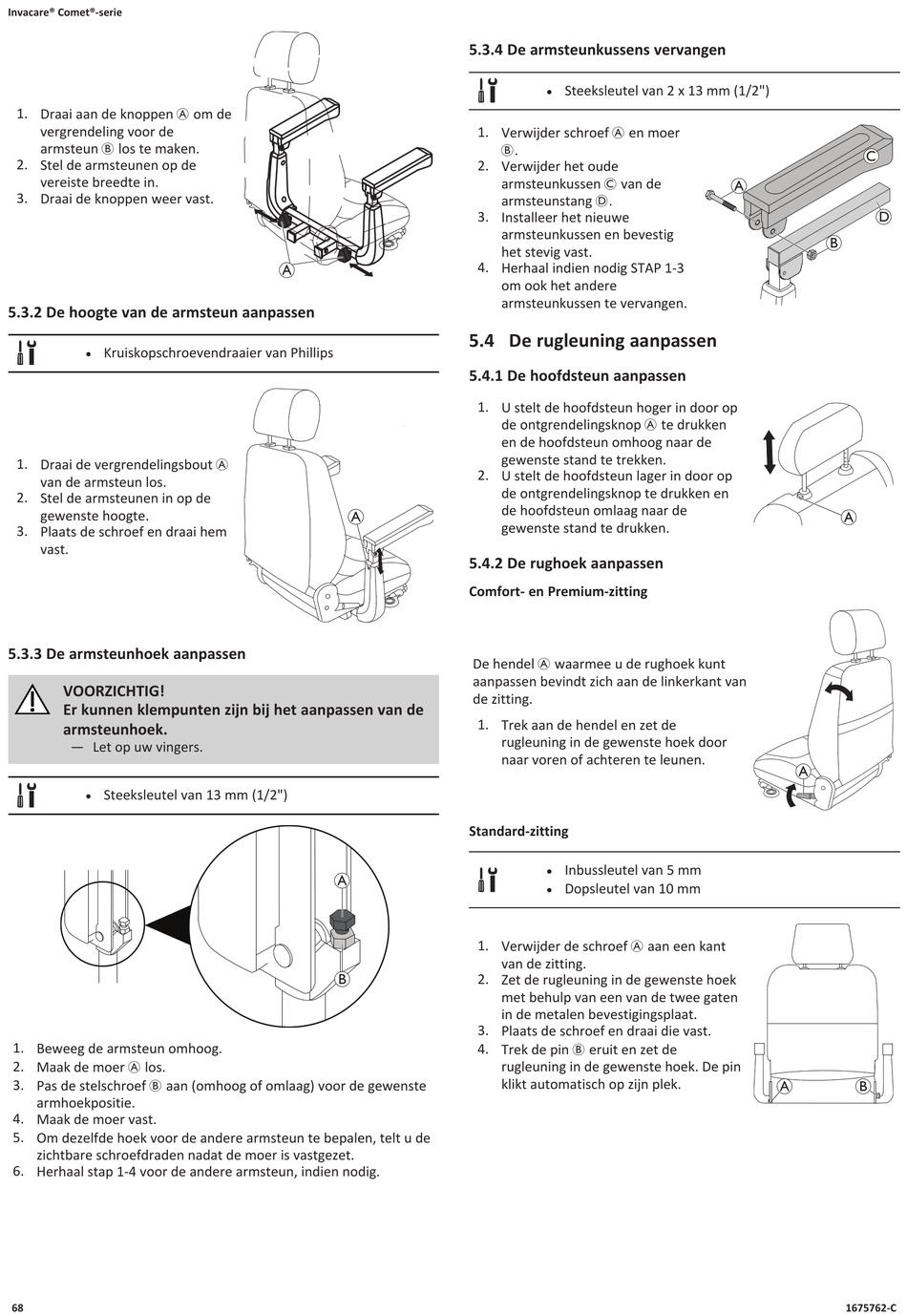

Invacare® Comet®-serie
1. Draai aan de knoppen A om de
vergrendeling voor de
armsteun B los te maken.
2. Stel de armsteunen op de
vereiste breedte in.
3. Draai de knoppen weer vast.

5.3.2 De hoogte van de armsteun aanpassen

Kruiskopschroevendraaier van Phillips
l
1. Draai de vergrendelingsbout A
van de armsteun los.
2. Stel de armsteunen in op de
gewenste hoogte.
3. Plaats de schroef en draai hem
vast.

5.3.3 De armsteunhoek aanpassen

VOORZICHTIG!
Er kunnen klempunten zijn bij het aanpassen van de
armsteunhoek.
— Let op uw vingers.
Steeksleutel van 13 mm (1/2")
l
1. Beweeg de armsteun omhoog.
2. Maak de moer A los.
3. Pas de stelschroef B aan (omhoog of omlaag) voor de gewenste
armhoekpositie.
4. Maak de moer vast.
5. Om dezelfde hoek voor de andere armsteun te bepalen, telt u de
zichtbare schroefdraden nadat de moer is vastgezet.
6. Herhaal stap 1-4 voor de andere armsteun, indien nodig.
68
A
A
A
B

5.3.4 De armsteunkussens vervangen

Steeksleutel van 2 x 13 mm (1/2")
l
1. Verwijder schroef A en moer
B.
2. Verwijder het oude
armsteunkussen C van de
armsteunstang D.
3. Installeer het nieuwe
armsteunkussen en bevestig
het stevig vast.
4. Herhaal indien nodig STAP 1-3
om ook het andere
armsteunkussen te vervangen.

5.4 De rugleuning aanpassen

5.4.1 De hoofdsteun aanpassen

1. U stelt de hoofdsteun hoger in door op
de ontgrendelingsknop A te drukken
en de hoofdsteun omhoog naar de
gewenste stand te trekken.
2. U stelt de hoofdsteun lager in door op
de ontgrendelingsknop te drukken en
de hoofdsteun omlaag naar de
gewenste stand te drukken.

5.4.2 De rughoek aanpassen

Comfort- en Premium-zitting
De hendel A waarmee u de rughoek kunt
aanpassen bevindt zich aan de linkerkant van
de zitting.
1. Trek aan de hendel en zet de
rugleuning in de gewenste hoek door
naar voren of achteren te leunen.
Standard-zitting
Inbussleutel van 5 mm
l
Dopsleutel van 10 mm
l
1. Verwijder de schroef A aan een kant
van de zitting.
2. Zet de rugleuning in de gewenste hoek
met behulp van een van de twee gaten
in de metalen bevestigingsplaat.
3. Plaats de schroef en draai die vast.
4. Trek de pin B eruit en zet de
rugleuning in de gewenste hoek. De pin
klikt automatisch op zijn plek.
C
A
D
B
A
A
A B
1675762-C
