Funktionen

6.2.3. Sollwert Energiesparfunktion

Der Sollwert für Energiesparfunktionen ist ein voreingestellter Schwellenwert für Energiesparfunktionen.
Der ES-Sollwert wird nicht mehr geschaltet, wenn das Vakuumniveau unter ES-Sollwert Hysterese liegt.
Empfehlung zur Auslegung – Ein unnötig tief angesetzter Sollwert für ES zwingt den Ejektor, während
des Evakuierungszyklus viel länger als nötig zu arbeiten. Bei der Einstellung von ES sind daher die erforder-
lichen Vakuumniveaus für PP und PS zu berücksichtigen.

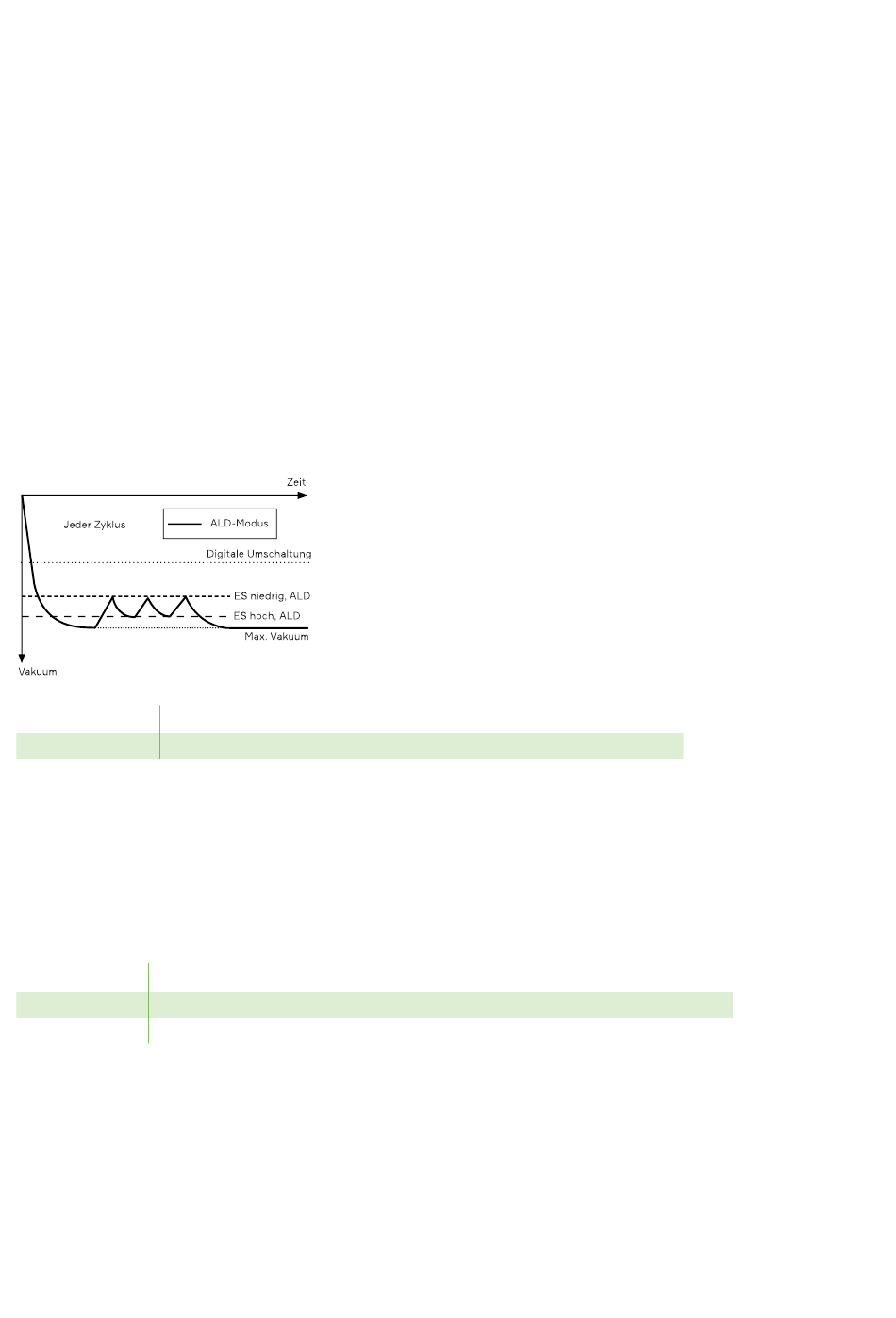

6.2.4. Automatische ES-Level-Bestimmung (ALD)

Die automatische „ES"-Level-Bestimmung (ALD) ist nur dann optional, wenn der ES-Modus aktiv ist und
die Energiesparfunktion ALD ausgewählt ist. Die Einheit misst bei jedem Zyklus das maximal erreichbare
Vakuum am Objekt und stellt automatisch ein optimiertes ES-Niveau und eine optimierte Hysterese ein.
Die Berechnung wird bei jedem Zyklus neu durchgeführt, um bei jedem neuen Objekt die zuverlässigsten
Bedingungen zu gewährleisten. Die Berechnung basiert auf dem eingestellten Signalpegel „Teil vorhanden"
und dem maximal erreichbaren Vakuum, das von einem analogen Sensor gemessen wird.
ALD kann auch als Backup für manuell eingestellte ES (Sollwert S2) ausgewählt werden. In diesem Fall wird
ALD aktiviert, wenn S2 nicht erreicht wird, um die Energiesparfunktion immer zu gewährleisten.
Parameter Beschreibung
ALD-Hysterese Bereich 0–10, wobei 0 = kleine Hysterese und 10 = große Hysterese.

6.2.5. Energiesparfunktion bei Sollwert S2 (manuelle Einstellung)

Energiesparen (ES) auf Soll-Wert S2 funktioniert genauso wie Energiesparen ALD, mit dem einzigen Unter-
schied, dass der Benutzer einen Wert angeben muss, bei dem sich die Einheit ausschaltet, und eine Hyste-
rese (Differenzfenster), bis die Einheit das Vakuum wieder einschaltet. Der Wert, bei dem die Einheit die
Vakuumerzeugung ausschaltet, wird in Parameter S2 (ES-Soll-Wert) eingestellt. Die Differenz (Hysterese)
wird mit dem Parameter ES Hysterese eingestellt. ES „niedrig", wenn die Einheit das Vakuum einschaltet,
wird dann intern berechnet als (ES Soll-Wert – ES Hysterese).
Parameter Beschreibung
ES-Sollwert Bereich 0–100 kPa. S2 > S1.
ES-Hysterese Bereich 0–100 kPa. Stellen Sie sicher, dass S2_Sollwert – S2_Hysterese > S1
6.2.6. Automatische „ES"-Zustandsüberwachung (ACM, Automatic Condition
Monitoring)
Die automatische Zustandsüberwachung (Automatic Condition Monitoring, ACM) dient zur Überwachung
der Energiesparfunktion. Bei einer erheblichen Leckage wird eine Ventilschutzfunktion (Leckage-Warnung,
LW) ausgelöst, um eine wiederholte Aktivierung der Ventile mit hoher Geschwindigkeit zu vermeiden. Darü-
ber hinaus deaktiviert die Funktion die Energiesparfunktion für den aktuellen Vakuumzyklus. ACM ist nur
eine Option, wenn der ES-Modus aktiv ist und zum Schutz der Lebensdauer der Ventile eine automatische
Überbrückungsfunktion implementiert ist. Wenn das Versorgungsventil innerhalb von 3 Sekunden zweimal
CPT Seite 37 von 64
