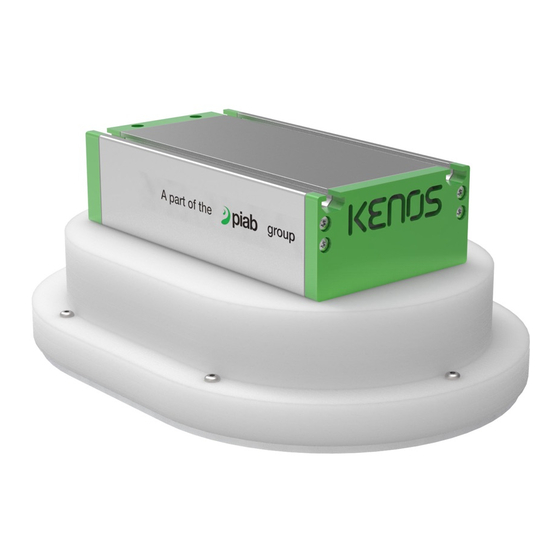

PIAB Kenos KSG-Serie Bedienungsanleitung
Sackgreifer
Verwandte Anleitungen für PIAB Kenos KSG-Serie
Inhaltszusammenfassung für PIAB Kenos KSG-Serie
- Seite 1 Bedienungsanleitung Bedienungsanleitung KSG-Baureihe KSG-Baureihe Kenos Kenos Sackgreifer Sackgreifer ® ® Art.-Nr. 02099565, Rev.07, de-DE, 2021-09 Art.-Nr. 0209956, Rev.07, de-DE, 2021-09 Originale Anweisungen Originale Anweisungen...
- Seite 2 Vakuumgreifsystem und muss als solches mit äußerster Vertraulichkeit behandelt werden. Es ist ausschließlich für die Bedienung durch autorisierte Personen in Ihrem Unternehmen bestimmt. Die Weitergabe an Dritte darf nur mit vorheriger schriftlicher Zustimmung von Piab AB erfolgen. Alles ist durch das Urheberrechtsgesetz geschützt. Die Weitergabe an Dritte und die Vervielfältigung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung in die Bedienungsanleitung 6. Druckluftplan ....18 ........4 Überarbeitungshistorie . -
Seite 4: Einführung In Die Bedienungsanleitung
Einführung in die Bedienungsanleitung 1. Einführung in die Bedienungsanleitung 1.3.2 Obligatorische Schilder 1.1 Überarbeitungshistorie September 2021 Revision 07 veröffentlicht Hinweis! Informationen, die besondere Aufmerk- 1.2 Über diese Bedienungsanleitung samkeit erfordern! • Die für den Produktionsstandort verantwortliche Partei muss sicherstellen, Augenschutz tragen dass diese Bedienungsanleitung gelesen und verstanden wird. -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen 2. Sicherheitsanweisungen 2.1 Allgemeine Sicherheit Gehörschutz tragen Der Vakuumerzeuger macht, auch wenn Das in dieser Bedienungsanleitung beschriebene er schallgedämpft ist, Lärm: Tragen Sie Greifmodul ist für den Einsatz in industriellen gegebenenfalls einen geeigneten Systemen vorgesehen und darf daher nicht unter Schutz. -
Seite 6: Starten Und Betrieb
Sicherheitsanweisungen Installieren und warten Sie die Komponenten erst, Warnung! nachdem Sie diese Bedienungsanleitung gründlich gelesen und verstanden haben. • Schauen Sie niemals in Hohlräume, Löcher oder Öffnungen, z. B. 2.2.2 Starten und Betrieb Abluftöffnungen, Öffnungen oder Löcher unter dem Schaumstoff etc. Die endgültige Bewertung der Sicherheitssysteme, hinein. -
Seite 7: Bestimmungsgemäßer Gebrauch
Sicherheitsanweisungen sauber sein, das System muss so montiert werden, dass es fest verbunden ist, und es muss sichergestellt werden, dass keine unerwarteten Bewegungen auftreten können. 2.3 Bestimmungsgemäßer Gebrauch Der Greifer ist ausschließlich für die Handhabung, das Heben und Lagern von Produkten mit den in der Vereinbarung angegebenen Größen bestimmt. -
Seite 8: Einführung In Das Ksg Greifsystem
Gesundheitsanforderungen – angewandt und beachtet (R.E.S.S.). Abbildung 2 Beispiel für ein Identifikationsschild. Abbildung 3 Das Identifikationsschild, das an einem KSG-Greifer angebracht ist. Während der Kommunikation mit Piab AB oder Service-Centern beziehen Sie sich immer auf die Etiketteninformationen. Seite 8/32 KSG-Baureihe... -
Seite 9: Übersicht Und Liste Der Teile
Einführung in das KSG Greifsystem 3.3 Übersicht und Liste der Teile 3.3.1 Greifer, Ejektorversion Abbildung 4 Greifer (Ejektorversion) Grundkörper Kunststoffkörper Versorgungsabdeckung Befestigungsschrauben für die Greiferdich- tung Dichtung der Versorgungsplatte Push-in-Ejektor Merkmale: • Der Grundkörper besteht aus einem Schalldämpfer stranggepressten Aluminiumprofil. Dichtung der Abluftplatte •... - Seite 10 Einführung in das KSG Greifsystem 3.3.2 Ejektorkörper Abbildung 5 Ejektorkörper Verschlussschrauben für die Abdeckplatten Versorgungsplatten Push-in-Ejektor Mehrstufige COAX -Cartridge ® Hinteres Gehäuse Vorderes Gehäuse Ankerbalken Schrauben Blind-Cartridge für MIDI COAX ® O-Ring Seite 10/32 KSG-Baureihe Bedienungsanleitung...
- Seite 11 Einführung in das KSG Greifsystem 3.3.3 Greifer, BL-Version Abbildung 6 Greifer (BL-Version) Grundkörper Abdeckung des Gebläseanschlusses Merkmale: • Der Grundkörper besteht aus einem Dichtung der Abluftabdeckung stranggepressten Aluminiumprofil. Abdeckung • Die Abdeckungen der Gebläse/ Verschlüsse sind aus Aluminium gefertigt Abdeckungsschrauben und entsprechend bearbeitet.
-
Seite 12: Technische Daten
Technische Daten 4. Technische Daten 4.1 Luftverbrauch Produkt-/Kundencode Einheit Luftverbrauch bei 6 bar/87,0 psi Nl/s [scfm] KSG.X.XXX-XXX.XX.S2.XX.XX 3,5 [7,42] Nl/s [scfm] KSG.X.XXX-XXX.XX.S3.XX.XX 5,25 [11,12] Nl/s [scfm] KSG.X.XXX-XXX.XX.S4.XX.XX 7,0 [14,83] Nl/s [scfm] KSG.X.XXX-XXX.XX.S5.XX.XX 8,75 [18,55] Nl/s [scfm] KSG.X.XXX-XXX.XX.S6.XX.XX 10,5 [22,26] Nl/s [scfm] KSG.X.XXX-XXX.XX.S7.XX.XX 12,25 [25,97] Nl/s [scfm] KSG.X.XXX-XXX.XX.S8.XX.XX... -
Seite 13: Installation
Installation Installation 5. Installation Warnung! • Vor der Montage/Demontage der Komponenten sollten Sie die elektrischen- und pneumatischen Verbindungen trennen. Installieren und warten Sie die Komponenten erst, nachdem Sie diese Bedienungsanleitung gründlich gelesen und verstanden haben. • Gehen Sie vorsichtig mit den Komponenten um. -
Seite 14: Pneumatischer Anschluss, Standartversion
Installation 5.3 Pneumatischer Anschluss, 5.4 Pneumatische Verbindung, vertikale Standartversion Version Abbildung 11 Ejektor, vertikale Version. Druckluftanschluss G 1/4" für das Abblasen Abbildung 9 Standartversion des Ejektors mit einer oder die Vakuumüberwachung Reihe. Druckluftanschluss G 1/4" für das Vakuum Druckluftanschluss G 1/4" für das Vakuum 5.5 Integrierte Magnetventilversion mit Druckluftanschluss G 1/4"... -
Seite 15: Merkmale Der Magnetventile
Installation Installation 5.5.1 Merkmale der Magnetventile Beschreibung Einheit Wert Flüssigkeit Luft Betriebsdruckbereich MPa [psi] 0,15-0,7 [22-87] Betriebstemperaturb- -10 – 50 [14–122] °C [°F] ereich ohne Vereisung Geschlitzte Abbildung 14 Verriegelungstyp des Druck-Dreh- Ausführung mit Schlitzes. Handhilfsbetätigung Push-Verriege- lung Verriegelungstyp des Druck-Dreh-Schlitzes. Während Sie drücken, drehen Sie sie mit einem Schmierung Nicht erforderlich... -
Seite 16: Schluss
Installation Warnung! Beschreibung Einheit Wert • Der M8-Anschluss hat den IP65-Schutz Flüssigkeit Luft (Gehäuse), der Schutz gegen Staub und Wasser bietet. Beachten Sie jedoch, dass Betriebsdruckbereich MPa [psi] 0,15–0,7 [22-87] das Produkt nicht für die Verwendung mit Wasser bestimmt ist. Betriebstemperaturb- -10 –... -
Seite 17: Anpassung Des Metallgitters
Installation 5.8 Anpassung des Metallgitters Abbildung 19 Metallgitter. Das Metallgitter ist verstellbar, die Höhe hängt von den Produkten ab, die gehandhabt werden müssen. Um die Höhe des Gitters anzupassen, verwenden Sie die vier markierten Schrauben. Die Schrauben müssen alle zusammen reguliert werden, jeweils 3 Umdrehungen auf einmal. -
Seite 18: Druckluftplan
Druckluftplan 6. Druckluftplan Angaben zum Druckluftplan: Druckluftzufuhr für das Vakuum Druckluftzufuhr für das Abblasen Druckluft für pneumatische Ventilsteuerung (Vakuum) Druckluft für pneumatische Ventilsteuerung (Abblasen) Abbildung 22 KSG Ejektor V1. Vakuum Abluft Optionales Stück der Ausrüstung Abbildung 23 KSG Ejektor V2. Abbildung 20 Basis des KSG Ejektors. - Seite 19 Druckluftplan Abbildung 26 KSG Ejektor A1. Abbildung 30 KSG Ejektor-Basis mit doppeltem Ejektor. Abbildung 27 KSG Ejektor A2. Abbildung 28 KSG Ejektor A3. Abbildung 29 KSG Ejektor A4. Bedienungsanleitung KSG-Baureihe Seite 19/32...
-
Seite 20: Arbeitszyklus
Es wird empfohlen, vor einer vollständigen Greifmoduls aufzuhalten oder ihn zu Umsetzung Tests mit Originalmustern durchqueren. Im Falle eines Ausfalls der durchzuführen. Piab kann diese Tests für Sie elektrischen oder pneumatischen durchführen. Versorgung wird die vom Modul gehandhabte Last entladen. -
Seite 21: Wartung
Wartung 8. Wartung 8.1 Wartung des Ejektors Gehäuse ein. (Ejektorversion ab dem 19.10.2020) 5. Montieren Sie das hintere Gehäuse E. 6. Fixieren sie die Schrauben H. Weitere Informationen über den Ejektor finden Sie im Abschnitt „Ersatzteile“. 8.2 Wartung des Ejektors (Ejektorversion ab dem 21.10.2019 bis zum 18.10.2020) Abbildung 33... -
Seite 22: Wartung Des Ejektors (Ejektorversion Bis Zum 21.10.2019)
Wartung erweiterbar. Auf diese Weise lässt sich die Leistung 4. Montieren Sie die Komponenten B+C und leicht steigern. Gehen Sie wie folgt vor: verschließen Sie es mit den Schrauben A. 1. N-Muttern lösen. Der Push-In-Ejektor ist modular aufgebaut und somit erweiterbar. -
Seite 23: Wartung Von Schalldämpfern
Wartung 1. Lösen Sie die Verschlussschrauben A der befestigen Sie die Abluftabdeckung B mit den Versorgungsplatte und ziehen Sie die Schrauben A. Komponenten B heraus. Hinweis! 2. Blasen Sie die Ejektoren mit Druckluft aus und Der neue Schalldämpfer muss auf den reinigen Sie sie. -
Seite 24: Austausch Der Greifdichtung
Wartung • In spannungsfreiem Zustand aufbewahren • An einem staubfreien Ort aufbewahren • Vor Chemikalien schützen. 8.6.3 Austausch der Greifdichtung Entfernen Sie die Schrauben. Entfernen Sie den alten Ring (Schaumstoff, der an einer Montageplatte befestigt ist). Installieren Sie den neuen Ring und befestigen Sie ihn mit Schrauben. 8.6.4 Austausch des Schaumstoffs Der Schaumstoff ist als Ersatzteil erhältlich. -
Seite 25: Wartungsplan
Wartung 8.7 Wartungsplan Kontrollstufe Täglich Wöchentlich Monatlich Alle 6 Monate Alle 12 Monate Max. Vakuumniveau des Ejektors überprüfen Elektrische Anschlüsse überprüfen Schalldämpfer überprüfen Verschraubungen überprüfen NR-Ring überprüfuen Speisedruck überprüfen Luftanschluss überprüfen Allgemeinen Zustand überprüfen Außenseite des Greifers reinigen Bedienungsanleitung KSG-Baureihe Seite 25/32... -
Seite 26: Ersatzteile Und Zubehör
Ersatzteile und Zubehör 9. Ersatzteile und Zubehör 9.1 Ersatzteilliste Artikel-Nr. Beschreibung 0232693 Schaumstoff -G4-230x140 Artikel-Nr. Beschreibung 0231094 Schaumstoff -G4-260x180 3101602 Vakuummeter 100 -kPa/30 -inHg, mit Mutter 0216776 Schaumstoff -G4-310x210 3101603 Druckmessgerät (Manometer 1 MPa) 0216777 Schaumstoff -G4-350x250 0107053 COAX®-Cartridge MIDI Si32-3 0216779 Schaumstoff -G4-400x250 0212040 Vakuumschalter, 3-farbiges digitales Dis- play M8... -
Seite 27: Zubehör
Ersatzteile und Zubehör 9.3 Zubehör 9.3.1 T-Slot-Muttersätze 9.3.4 Schlauchschelle Artikel-Nr. Beschreibung Artikel-Nr. Beschreibung 0209862 Mutternsätze für T-Nuten 11079-M4- 0208957 Schlauchschelle KB-45-60 U10 – 4 Stck. 0209585 Mutternsätze für T- Nuten 11080-M5- 9.3.5 Schlauch U10 – 4 Stck. 0209586 Mutternsätze für T- Nuten 11081-M6- U10 –... -
Seite 28: Fehlerbehebung
Fehlerbehebung 10. Fehlerbehebung Hinweis! Es wird empfohlen, präventive Tests immer mit Originalproben durchzuführen. Piab kann bei der Durchführung solcher Tests helfen. Fehlerart Ursache Die Lösung Betriebsdruck ist zu niedrig Erhöhen Sie den Druck Innendurchmesser des Druckschlauchs ist Verwenden Sie die Schläuche mit größerem... -
Seite 29: Garantien
Belastungen, abnormalen Umwelt- oder Arbeitsbedingungen ausgesetzt wurde oder entgegen den für die Produkte geltenden Im Entwicklungsprozess der Produkte von Piab Bedienungsanleitungen oder Anweisungen des werden Umweltaspekte berücksichtigt, um einen Verkäufers oder entgegen der guten Handelspraxis minimalen ökologischen Fußabdruck sicherzustellen. -
Seite 30: Anhang 1
Anhang 1 Grundlegende Sicherheits- und Gesundheitsanforderungen – angewandt und beachtet (R.E.S.S.) Grundlegende Sicherheit und Schutz der Gesundheit Compliance Allgemeine Überlegungen 1.1.1 Definitionen √ 1.1.2 Grundsätze der Sicherheitsintegration √ 1.1.3 Materialien und Produkte √ 1.1.4 Beleuchtung 1.1.5 Design von Maschinen zur Erleichterung ihrer Handhabung √... - Seite 31 1.5.3 Energieversorgung (außer Elektrizität) √ 1.5.4 Montagefehler 1.5.5 Extreme Temperatur 1.5.6 Feuer 1.5.7 Aussetzung 1.5.8 Lärm √ 1.5.9 Vibrationen 1.5.10 Strahlung 1.5.11 Externe Strahlung 1.5.12 Laserstrahlung 1.5.13 Emission von gefährlichen Materialien und Stoffen 1.5.14 Risiko, in der Maschine eingeklemmt zu werden √...
