Montage

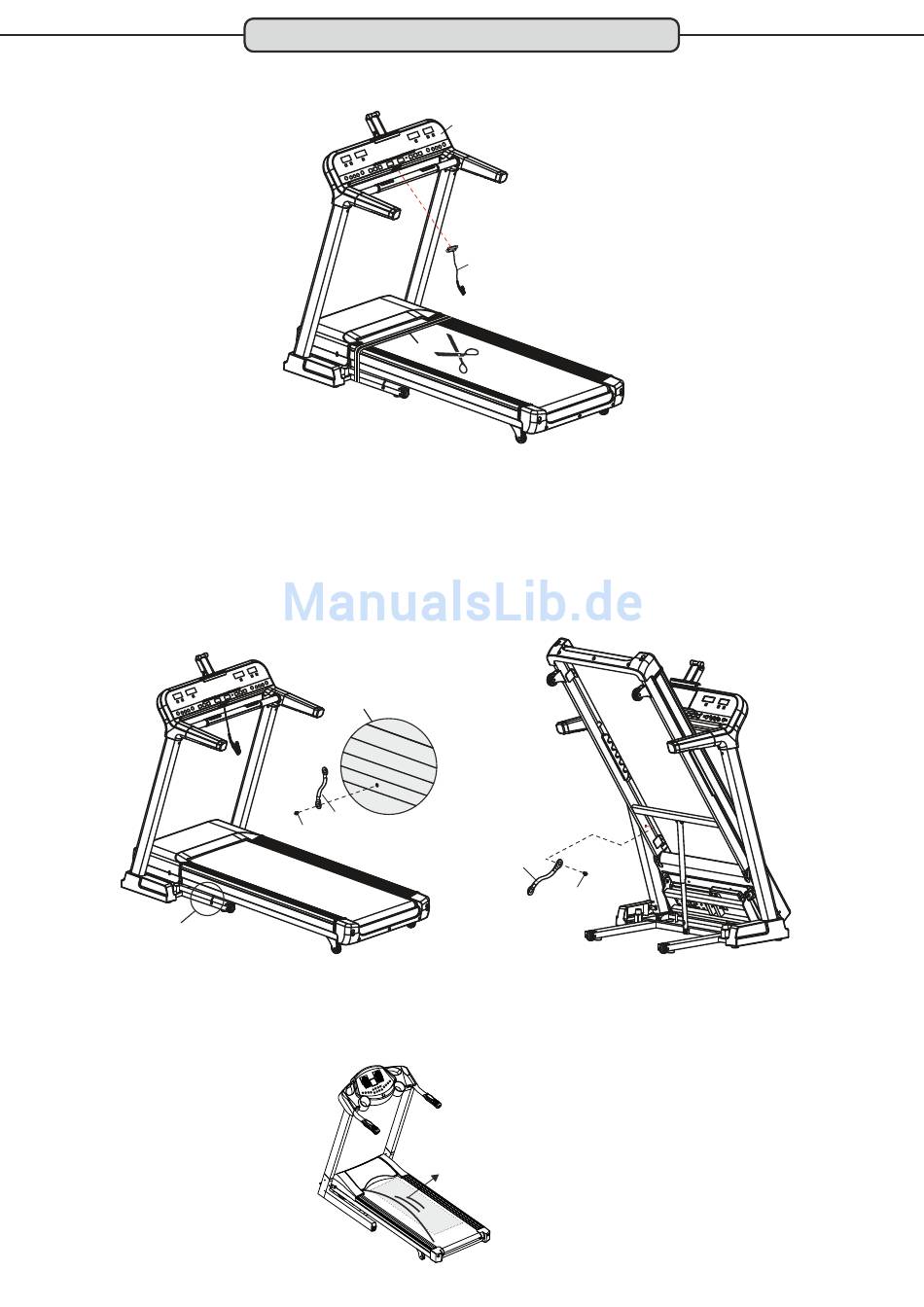

Schritt 7 - Einsetzen des Safety Keys
Setzen Sie den Safety Key im Cockpit (B) ein. Zerschneiden und entfernen Sie nun den Transportgurt (P).
B
D07
P
Schritt 8 - Entfernen der zweiten Transportsicherung
Lösen und entfernen Sie die Innensechskantschraube M8x15 (E13) mit dem das Stahlkabel (E) am Hauptrahmen
(Position a) befestigt ist.
Klappen Sie nun das Laufband hoch. Lösen und entferne Sie dann die Innensechskantschraube M8x15 (E13) mit dem
das Stahlkabel (E) an der Innenseite des Hauptrahmens befestigt ist.
Hinweis: Heben Sie das Stahlkabel (E) sowie die beiden Schrauben (E13) auf. Sollten Sie das Laufband aufgrund einer
räumlichen Veränderung zum Transport demontieren müssen, so können Sie die Laufffläche hiermit für den Transport
sichern.
Abbildung 1
E
E13
E
E13
Abbildung 1
Schritt 9 - Prüfung der Schmierung des Laufgurtes
Der Laufgurt wurde werkseitig bereits geschmiert. Es besteht aber die Möglichkeit, dass die Schmierung aufgrund von
Lieferzeit, Lagerungszeit und Witterungseinflüssen (warme Jahreszeit) leicht bis vollständig weg getrocknet ist.
Aus diesem Grund prüfen Sie, ob der Laufgurt ausreichend geschmiert ist und schmieren Sie den Laufgurt
gegebenenfalls nach. Lesen Sie hierzu das Kapitel „Schmierung des Laufgurtes" in dieser Anleitung
Schmierbereich
Abbildung zeigt ähnliche Laufband
8
