Montage

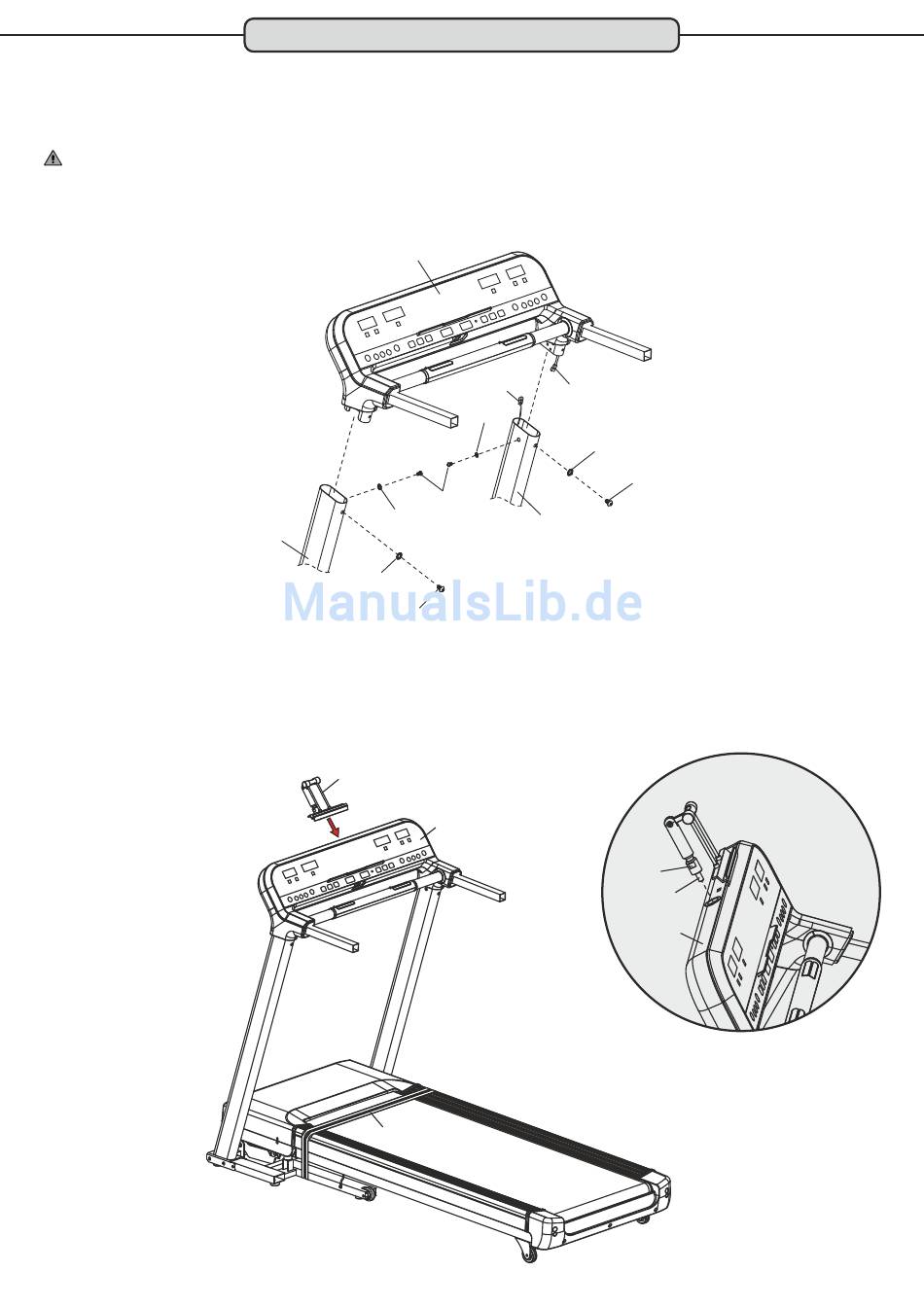

Schritt 2 - Montage des Cockpitrahmens:
Verbinden Sie das Kabel (D04), das oben aus dem rechten Seitenrahmen ragt, mit dem Kabel (D03), das aus der rechten
Aufnahme des Cockpitrahmens (B) ragt. Setzen Sie dann den Cockpitrahmen (B) von oben in die Seitenrahmen
(A06/A07) ein.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
Befestigen Sie diese dann pro Seite mit von vorne und innen mit je Innensechskantschraube M8x15 (E13) und einer
Zahnscheibe M8 (E32) an rechten und linken Seitenrahmen (A06/A07).
B
D04
D03
E32
E32
E13
E13
E32
A06
A07
E32
E13
Schritt 3: Montage des Tablet-PC-Halters
Setzen Sie das Gewinde des Tablet-PC-Halters (C) in der Aufnahme des Cockpits (B) ein.
Drehen Sie dann den untere Teil des Schaftes (B12) von Hand fest. Richten Sie den Tablet-PC-Halter (C) aus und ziehen
dann die Schraube (B13) mit dem Schraubenschlüssel (B15) fest an.
C
B
B13
B12
B
P
6
