Maxxus WALKMAXX 6.1 Montage- Und Bedienungsanleitung Seite 7

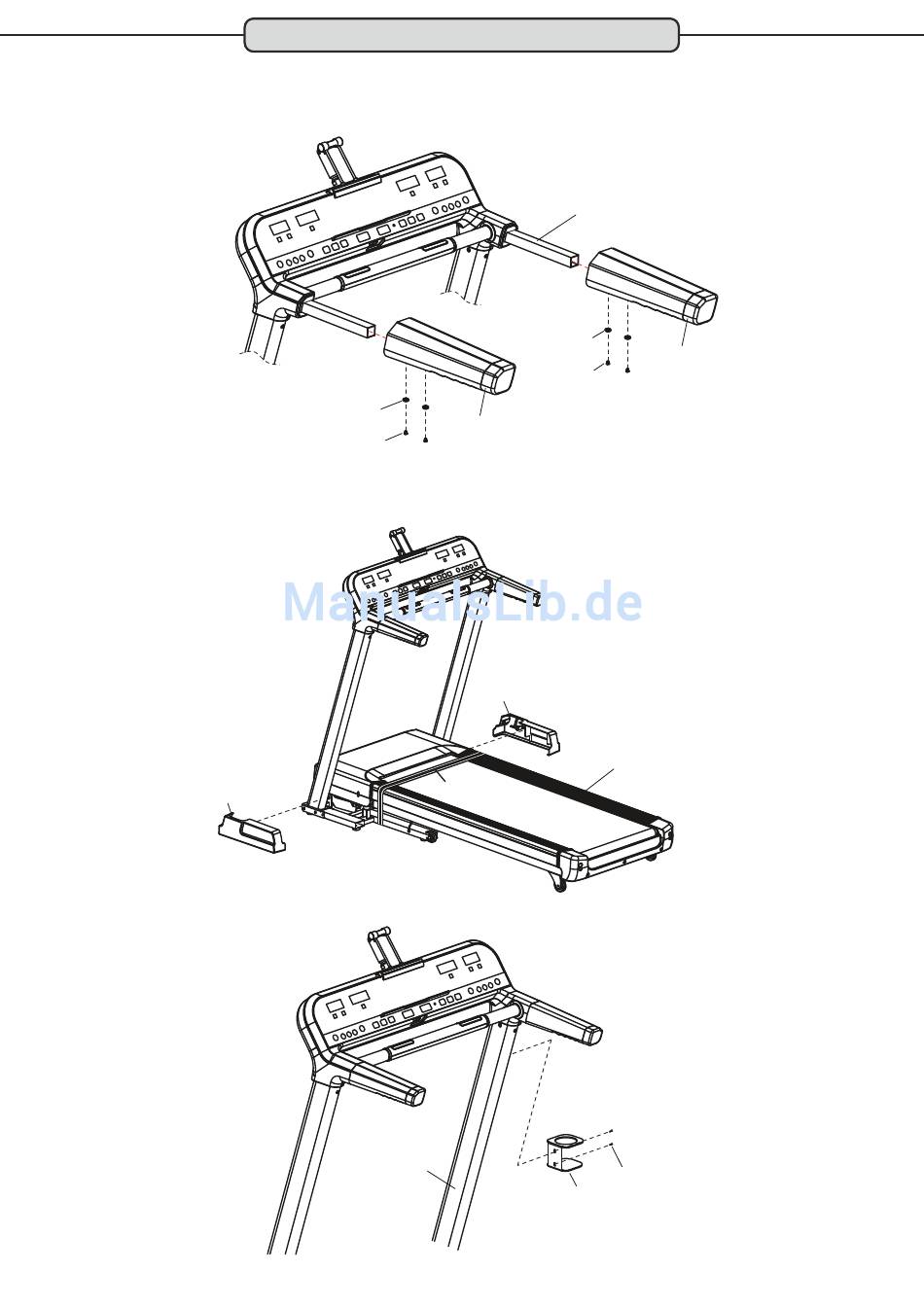

Schritt 4 - Montage der Handläufe
Setzen Sie den linken Handlauf (C05) auf der linken Aufnahme des Cockpitrahmens (B) ein.
Befestigen Sie ihn dann von unten mit zwei Linsenkopfschrauben M5x12 (E22) und zwei Unterlegscheiben Ø5xØ13T1.0
(E39). Verfahren Sie nun ebenso mit dem rechten Handlauf (C06).
Schritt 5 - Montage der seitlichen Abdeckungen
Setzen Sie die linke seitliche Abdeckung (C14) am Hauptrahmen (A) ein und drücken diese fest an.
Verfahren Sie dann ebenso mit der rechten seitlichen Abdeckung (C15).
C14
Schritt 6 - Montage des Getränkehalters
Befestigen Sie den Getränkehalter (B01) mit zwei Linsenkopfschrauben M5x12 (E22) am rechten Seitenrahmen (A07).
Montage
E39
C05
E22
C15
P
A07
7
B
E39
C06
E22
A
E22
B01
