Maßbild BU20-P6+A2+4D, BU20-P6+A2+4B, BU20-P12+A4+0B, BU20-P12+A0+0B,
BU20-P12+A0+4B, BU20-P8+A4+0B

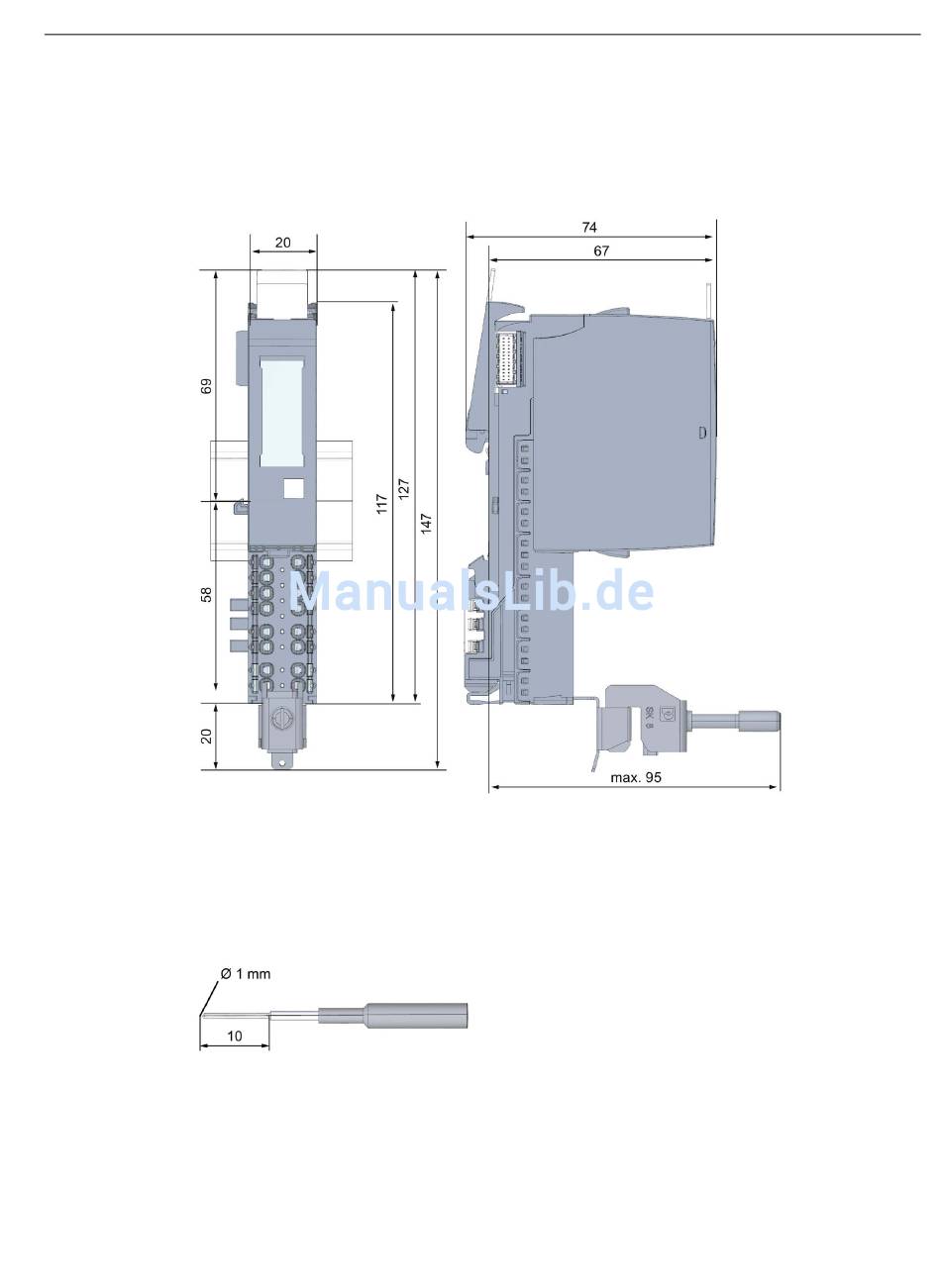

Das folgende Bild zeigt als Beispiel das Maßbild des BU20-P12+A4+0B mit gestecktem
Peripheriemodul.
Bild A-3
Maßbild Prüfspitze für Messabgriff
Das folgende Bild zeigt das Maßbild einer geeigneten Prüfspitze für den Messabgriff am
BaseUnit.
Bild A-4
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
