BaseUnits für Motorstarter
4.4 BU30-MS3 - BaseUnit mit Einspeisung DC 24 V
4.4
BU30-MS3 - BaseUnit mit Einspeisung DC 24 V
4.4.1
Produktübersicht
Artikelnummer
3RK1908-0AP00-0BP0

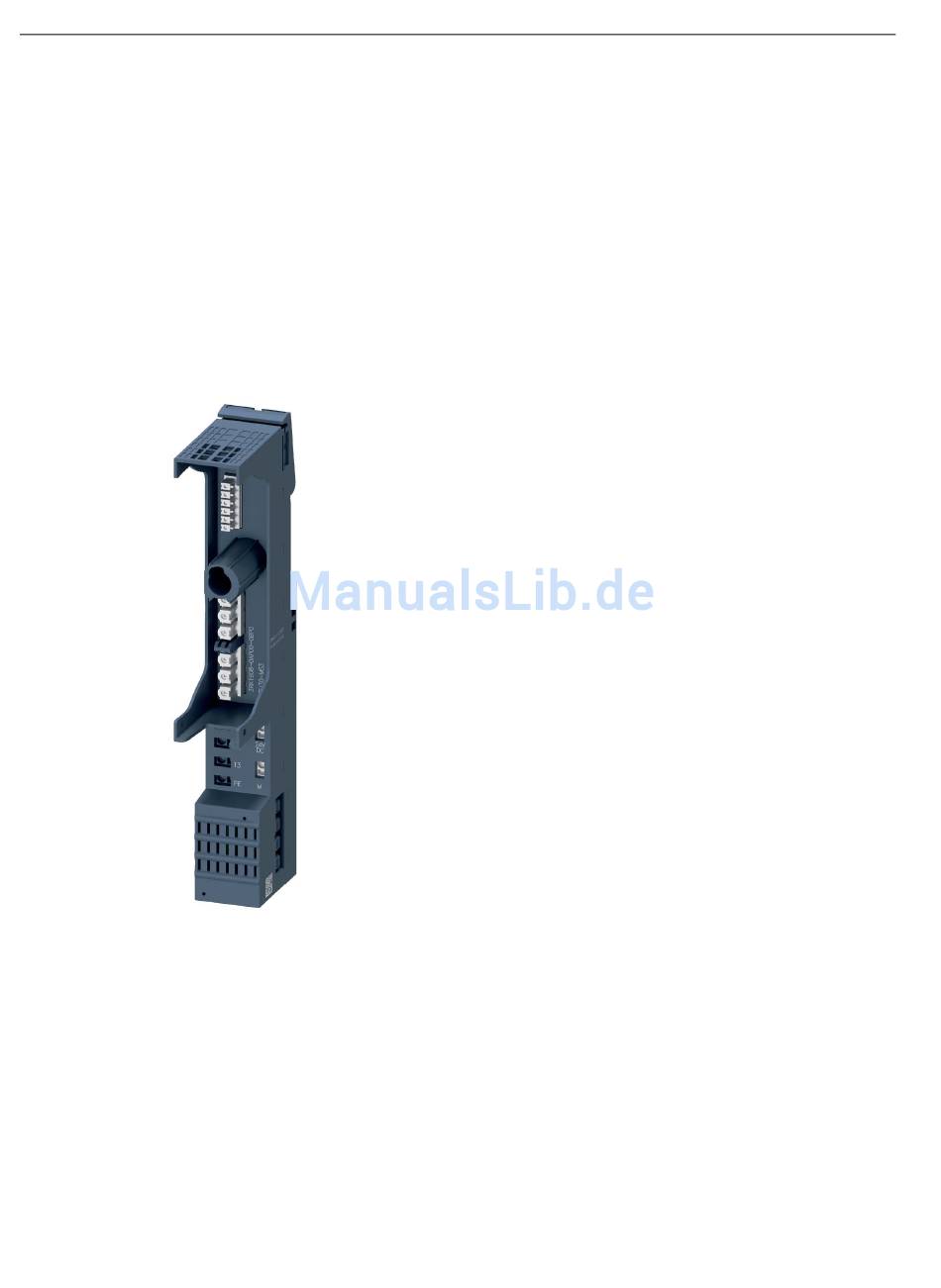

Ansicht
Bild 4-5
Eigenschaften
● BaseUnit passend für alle SIMATIC ET 200SP High Feature Motorstarter
● Das BaseUnit öffnet eine neue Potenzialgruppe (DC 24 V). Die Powerschienen P1 und
P2 sind zum linken Nachbarmodul (BaseUnit, Interfacemodul/CPU) unterbrochen.
● Diese BaseUnit übernimmt die Potenzialgruppe/den Einspeisebus (AC 500 V) der linken
BaseUnit und leitet sie weiter.
● Anschlusstechnik in Ausführung Push-In-Klemme
● Die Berührschutz-Abdeckung für den Einspeisebus ist nicht im Lieferumfang enthalten.
76
BaseUnit mit Einspeisung DC 24 V
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Gerätehandbuch, 04/2016, A5E03727048-AF
