3.4.2
Anschließen
Anschlussbelegung
Tabelle 3- 4 Anschlussbelegung für BaseUnit BU15-P16+A0+2B
Klemme
1 bis 16
(AUX)
L+, P1 / M, P2
Prinzipschaltbild
①
②
③
④
⑤
Bild 3-8
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Gerätehandbuch, 04/2016, A5E03727048-AF
Anschlussbelegung für BaseUnit BU15-P16+A0+2B
Belegung wird durch das Peripheriemodul bestimmt. Siehe Gerätehandbuch Peripheriemodul
(http://support.automation.siemens.com/WW/view/de/55679691/133300).
Kein Zugriff über Klemmen auf die AUX-Schiene
L+: Versorgungsnennspannung DC 24 V mit max. 10 A
M: Masse
Rückwandbus
Peripheriemodul
Klemmen mit Verbindung zum Peripheriemodul
verbundene Potenzialschienen mit Verbindung zu den Klemmen
verbundene AUX-Schiene ohne Verbindung zu den Klemmen

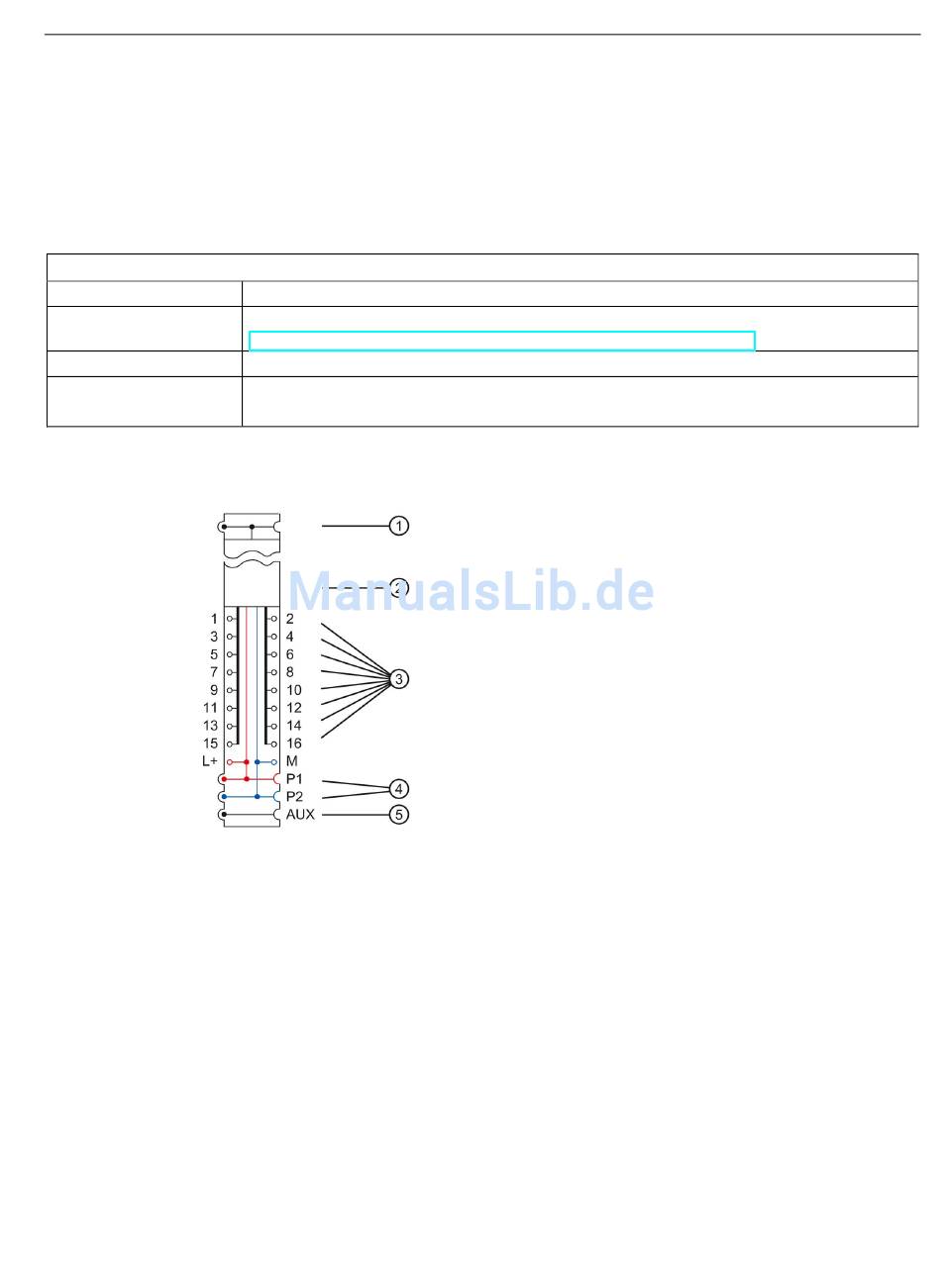

Prinzipschaltbild BU15-P16+A0+2B
BaseUnits für Peripheriemodule
3.4 BU15-P16+A0+2B (BU-Typ A0)
Erläuterungen
27
