Inhaltszusammenfassung für Siemens SIMATIC ET 200SP

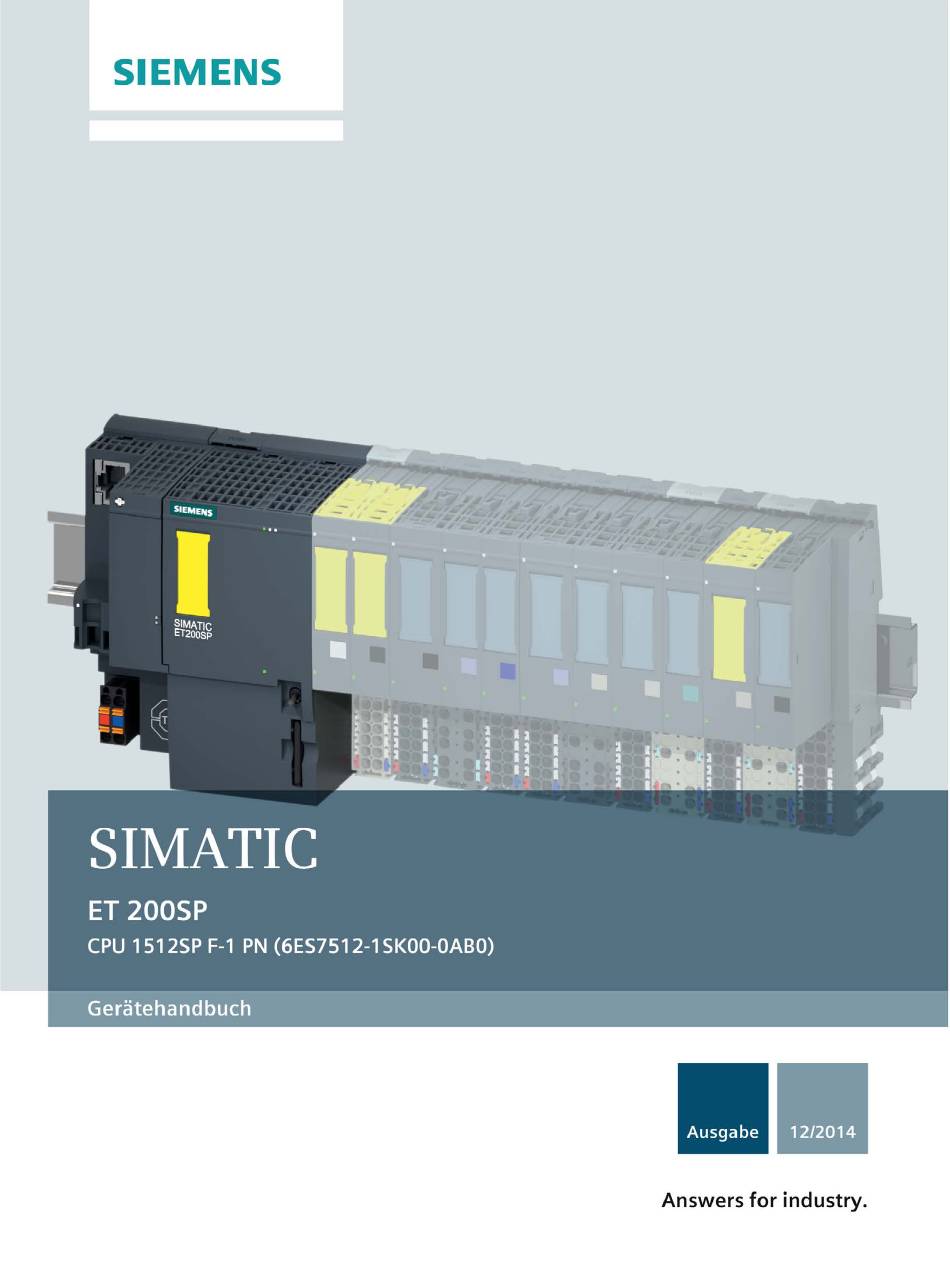

  • Seite 2 ___________________ CPU 1512SP F-1 PN Vorwort (6ES7512-1SK00-0AB0) ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen ET 200SP CPU 1512SP F-1 PN ___________________ Alarme, Diagnose-, Fehler- (6ES7512-1SK00-0AB0) und Systemmeldungen ___________________ Technische Daten Gerätehandbuch ___________________ Maßbild 12/2014 A5E35265111-AA...
  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) sowie die Funktionshandbücher. Alle systemübergreifenden Funktionen sind im Systemhandbuch sowie in den Funktionshandbüchern beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und des Systemhandbuchs ermöglichen es Ihnen, die CPU 1512SP F-1 PN in Betrieb zu nehmen.
  • Seite 5 Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................7 Produktübersicht ........................... 10 Funktionsweise ........................10 Eigenschaften ........................11 Unterschiede zwischen F-CPU 1512SP F-1 PN und Standard-CPU 1512SP F-1 PN ..14 Bedien- und Anzeigeelemente ....................16 2.4.1 Frontansicht des Moduls mit BusAdapter ................16 Betriebsartenschalter ......................
  • Seite 7: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.
  • Seite 8 Wegweiser Dokumentation Manual Collection ET 200SP Die Manual Collection beinhaltet die vollständige Dokumentation zum Dezentralen Peripheriesystem SIMATIC ET 200SP zusammengefasst in einer Datei. Sie finden die Manual Collection im Internet (http://support.automation.siemens.com/WW/view/de/84133942). My Documentation Manager Mit dem My Documentation Manager kombinieren Sie ganze Handbücher oder nur Teile daraus zu Ihrem eigenen Handbuch.
  • Seite 9 Konfiguratoren für die Automatisierungstechnik in einem Werkzeug zusammen. Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestellliste. Sie finden das TIA Selection Tool im Internet (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool). CPU 1512SP F-1 PN (6ES7512-1SK00-0AB0) Gerätehandbuch, 12/2014, A5E35265111-AA...
  • Seite 10: Produktübersicht

    Produktübersicht Funktionsweise Die CPU enthält das Betriebssystem und führt das Anwenderprogramm aus. Das Anwenderprogramm befindet sich auf der SIMATIC Memory Card und wird im Arbeitsspeicher der CPU bearbeitet. Die an der CPU vorhandenen PROFINET-Schnittstellen ermöglichen die gleichzeitige Kommunikation mit PROFINET-Geräten, PROFINET-Controllern, HMI-Geräten, Programmiergeräten, anderen Steuerungen und weiteren Systemen.
  • Seite 11: Eigenschaften

    Produktübersicht 2.2 Eigenschaften Intelligenter DP-Slave (I-Slave) Für den Einsatz des ET 200SP als intelligenter DP-Slave (I-Slave) benötigen Sie die CPU und das optionale Kommunikationsmodul CM DP. Als I-Slave ist das ET 200SP über PROFIBUS DP an einen übergeordneten DP-Master angebunden und tauscht mit diesem Daten aus.
  • Seite 12 Hinweis Die CPU wird ohne BusAdapter ausgeliefert. Die Artikelnummern der unterstützten BusAdapter finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) im Kapitel "Zubehör/Ersatzteile". Die PROFINET-Schnittstelle unterstützt neben der PROFINET-Basisfunktionalität auch PROFINET IO RT (Realtime) und IRT (Isochrones Realtime). An der Schnittstelle sind PROFINET IO Kommunikation bzw.
  • Seite 13 Das System schützt die zur CPU übertragenen Daten vor Manipulation. Die CPU erkennt fehlerhafte oder manipulierte Engineering-Daten. Weitere Informationen zum Thema "Schutz" finden Sie im Systemhandbuch Dezentrales Automatisierungssystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). ● Die CPU 1512SP F-1 PN unterstützt folgende weitere Funktionen: – Sicherheitsbetrieb – Firmware-Update –...
  • Seite 14: Unterschiede Zwischen F-Cpu 1512Sp F-1 Pn Und Standard-Cpu 1512Sp F-1 Pn

    Produktübersicht 2.3 Unterschiede zwischen F-CPU 1512SP F-1 PN und Standard-CPU 1512SP F-1 PN Unterschiede zwischen F-CPU 1512SP F-1 PN und Standard- CPU 1512SP F-1 PN Einsatzgebiete Haupteinsatzgebiete der CPU 1512SP F-1 PN sind Personen- und Maschinenschutz und Brennersteuerungen. Neben dem Sicherheitsprogramm können Sie auch Standard- Anwendungen programmieren.
  • Seite 15: Webserver

    Produktübersicht 2.3 Unterschiede zwischen F-CPU 1512SP F-1 PN und Standard-CPU 1512SP F-1 PN Webserver Die CPU 1512SP F-1 PN zeigt Ihnen auf der Startseite des Webservers Folgendes an: ● Sicherheitsbetrieb aktiviert/deaktiviert ● Gesamtsignatur ● Letzte fehlersichere Änderung ● Version von STEP 7 Safety, mit der das Sicherheitsprogramm übersetzt wurde. Für jede F-Peripherie wird Ihnen auf der Webseite "Baugruppenzustand"...
  • Seite 16: Bedien- Und Anzeigeelemente

    Produktübersicht 2.4 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente 2.4.1 Frontansicht des Moduls mit BusAdapter Das Bild auf der linken Seite zeigt die CPU 1512SP-1 PN incl. eines gesteckten BusAdapters BA 2xRJ45. Das Bild auf der rechten Seite zeigt eine freigestellte Ansicht des BusAdapters BA 2xRJ45.
  • Seite 17: Betriebsartenschalter

    Produktübersicht 2.5 Betriebsartenschalter Betriebsartenschalter Über den Betriebsartenschalter stellen Sie die Betriebsart der CPU ein. Die folgende Tabelle zeigt die Stellung des Schalters und die entsprechende Bedeutung. Tabelle 2- 2 Stellungen des Betriebsartenschalters Stellung Bedeutung Erläuterung Betriebsart RUN Die CPU bearbeitet das Anwenderprogramm. STOP Betriebsart STOP Das Anwenderprogramm wird nicht ausgeführt.
  • Seite 18: Profienergy

    ● Shared Device ● Taktsynchronität Verweis Weitere Informationen zum Thema "PROFINET IO" finden Sie in der Online-Hilfe von STEP 7 und im Handbuch PROFINET Systembeschreibung (http://support.automation.siemens.com/WW/view/de/19292127). 2.6.2 PROFIenergy PROFIenergy PROFIenergy ist eine auf PROFINET basierende Datenschnittstelle, die es erlaubt, hersteller- und geräteunabhängig Verbraucher koordiniert und zentral gesteuert in Pausenzeiten abzuschalten.
  • Seite 19: Profibus Dp

    Produktübersicht 2.6 Funktionen 2.6.3 PROFIBUS DP Durch die optionale PROFIBUS-Schnittstelle CM DP unterstützt die CPU 1512SP-1 PN neben PROFINET IO auch den Aufbau von PROFIBUS-Netzen. PROFIBUS ist das Feldbusnetz für den Zell- und Feldbereich. Physikalisch ist der PROFIBUS ein elektrisches Netz auf Basis einer geschirmten Zweidrahtleitung oder ein optisches Netz auf der Basis eines Lichtwellenleiters.
  • Seite 20: Urlöschen

    2.6 Funktionen Verweis Weitere Informationen zum Thema "PROFIBUS DP" finden Sie in der Online-Hilfe von STEP 7 und im Funktionshandbuch PROFIBUS mit STEP 7 (http://support.automation.siemens.com/WW/view/de/59193579). 2.6.4 Urlöschen Beim "Urlöschen" werden, bis auf wenige Ausnahmen, alle internen Speicher gelöscht und im Anschluss die Daten der SIMATIC Memory Card eingelesen.
  • Seite 21: Verhalten Der Speicherobjekte Beim Urlöschen

    Verweis Weitere Informationen zum Thema "Urlöschen" finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). 2.6.5 CPU auf Werkseinstellungen zurücksetzen Rücksetzen auf Werkseinstellungen versetzt die CPU in den Auslieferungszustand. Die Funktion löscht sämtliche Informationen, die auf der CPU intern gespeichert waren.
  • Seite 22 Produktübersicht 2.6 Funktionen Vorgehensweise über den Betriebsartenschalter Stellen Sie sicher, dass keine SIMATIC Memory Card in der CPU steckt und stellen Sie sicher, dass sich die CPU in Betriebszustand STOP befindet (RUN/STOP-LED leuchtet gelb). Führen Sie ein Rücksetzen auf Werkseinstellungen folgendermaßen durch: 1.
  • Seite 23: Verhalten Der Speicherobjekte Bei Rücksetzen Auf Werkseinstellungen

    Zählerstände der Betriebsstundenzähler Werden initialisiert Uhrzeit Wird initialisiert Verweis Weitere Informationen zum Thema "Rücksetzen auf Werkseinstellungen" finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) sowie in der Online-Hilfe von STEP 7. CPU 1512SP F-1 PN (6ES7512-1SK00-0AB0) Gerätehandbuch, 12/2014, A5E35265111-AA...
  • Seite 24: Anschließen

    Anschließen Dieses Kapitel enthält Informationen zur Anschlussbelegung der einzelnen Schnittstellen und das Prinzipschaltbild der CPU 1512SP-1 PN. DC 24 V-Versorgungsspannung (X80) Der Anschluss-Stecker für die Versorgungsspannung ist im Auslieferungszustand der CPU gesteckt. Das folgende Bild zeigt die Anschlussbelegung bei einer DC 24 V Versorgungsspannung. ①...
  • Seite 25: Profinet Io-Schnittstelle An Der Cpu (X1 P3)

    Anschließen PROFINET IO-Schnittstelle an der CPU (X1 P3) Die folgende Tabelle zeigt die Anschlussbelegung der in die CPU integrierten PROFINET IO-Schnittstelle. Die Belegung entspricht dem Ethernet-Standard für einen RJ45- Stecker. Tabelle 3- 1 Anschlussbelegung PROFINET IO-Schnittstelle an der CPU Ansicht Signalname Bezeichnung Transmit Data +...
  • Seite 26 TD_N Transmit Data - Receive Data + RD_N Receive Data - Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). CPU 1512SP F-1 PN (6ES7512-1SK00-0AB0) Gerätehandbuch, 12/2014, A5E35265111-AA...
  • Seite 27: Zuordnung Der Mac-Adressen

    Anschließen Zuordnung der MAC-Adressen Die MAC-Adresse ist eine weltweit eindeutige Geräteidentifikation, die jedem PROFINET- Gerät bereits im Werk zugewiesen wird. Ihre 6 Bytes teilen sich auf in 3 byte Herstellerkennung und 3 byte Gerätekennung (laufende Nummer). Die Front der CPU 1512SP-1 PN ist mit der MAC-Adresse der PROFINET-Schnittstelle belasert. Die PROFINET-Schnittstelle (X1) der CPU 1512SP-1 PN besitzt drei Ports.
  • Seite 28 Anschließen Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU 1512SP-1 PN. ① Switch P1 R PROFINET-Schnittstelle X1 Port 1 ② Elektronik P2 R PROFINET-Schnittstelle X1 Port 2 ③ Rückwandbusanschaltung PROFINET-Schnittstelle X1 Port 3 ④ Interne Versorgungsspannung Versorgungsspannung DC24V ⑤ Betriebsartenschalter RUN/STOP/MRES Masse BusAdapter...
  • Seite 29: Alarme, Diagnose-, Fehler- Und Systemmeldungen

    Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hilfe von STEP 7. Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Diagnose (http://support.automation.siemens.com/WW/view/de/59192926). Status- und Fehleranzeige der CPU LED-Anzeigen Das folgende Bild zeigt die LED-Anzeigen der CPU 1512SP-1 PN und des BusAdapters BA 2xRJ45.
  • Seite 30: Bedeutung Der Led-Anzeigen

    Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der LED-Anzeigen Die CPU 1512SP-1 PN besitzt eine LED zur Überwachung der Versorgungsspannung der Elektronik (PWR) und drei LEDs zur Anzeige des aktuellen Betriebs- und Diagnosezustands. Die folgende Tabelle zeigt die Bedeutung der verschiedenen Kombinationen der Farben der POWER, RUN/STOP-, ERROR- und MAINT-LED.
  • Seite 31 Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der LED-Anzeigen der Schnittstellen: X1 P1 R, X1 P2 R und X1 P3 Jeder Port besitzt eine LINK-LED (LK1, LK2, LK 3). Die folgende Tabelle zeigt die verschiedenen "LED-Bilder" der Ports der CPU 1512SP-1 PN. Tabelle 4- 2 Bedeutung der LED LINK-LED Bedeutung...
  • Seite 32: Technische Daten

    Technische Daten Technische Daten 6ES7512-1SK00-0AB0 Produkttyp-Bezeichnung CPU 1512SP F-1 PN Allgemeine Informationen HW-Funktionsstand FS01 Firmware-Version V1.7 Engineering mit STEP 7 TIA Portal projektierbar/integriert ab Ver- V13 SP1 sion Konfigurationssteuerung über Datensatz Bedienelemente Betriebsartenschalter Versorgungsspannung Spannungsart der Versorgungsspannung DC 24 V zulässiger Bereich, untere Grenze (DC) 19,2 V zulässiger Bereich, obere Grenze (DC)
  • Seite 33 Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 Pufferung wartungsfrei CPU-Bearbeitungszeiten für Bitoperationen, typ. 48 ns für Wortoperationen, typ. 58 ns für Festpunktarithmetik, typ. 77 ns für Gleitpunktarithmetik, typ. 307 ns CPU-Bausteine Anzahl Elemente (gesamt) 2000; unter einem Element sind neben Baustei- nen wie DBs, FBs und FCs auch UDTs, globale Konstanten, usw.
  • Seite 34 Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 IEC-Counter Anzahl beliebig (nur durch den Arbeitsspeicher begrenzt) Remanenz einstellbar • S7-Zeiten Anzahl 2048 Remanenz einstellbar • IEC-Timer Anzahl beliebig (nur durch den Arbeitsspeicher begrenzt) Remanenz einstellbar • Datenbereiche und deren Remanenz remanenter Datenbereich gesamt (inklusive Zei- 128 kbyte;...
  • Seite 35 Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 Anzahl IO-Controller integriert über CM Baugruppenträger Baugruppen je Baugruppenträger, max. 64; CPU + 64 Module + Servermodul (Aufbau- breite max. 1 m) Baugruppenträger, Anzahl Zeilen, max. PtP CM Anzahl PtP CMs die Anzahl der anschließbaren PtP CMs ist nur durch die zur Verfügung stehenden Steckplätze begrenzt Uhrzeit...
  • Seite 36 Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 2. Schnittstelle Schnittstellenphysik Anzahl der Ports • Ja; über CM DP Modul RS 485 • Protokolle SIMATIC-Kommunikation • PROFIBUS DP-Master • PROFIBUS DP-Slave • Schnittstellenphysik RJ 45 (Ethernet) 100 Mbit/s Autonegotiation Autocrossing Industrial-Ethernet Status LED RS 485 Übertragungsgeschwindigkeit, max.
  • Seite 37 Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 davon in Linie, max. • Anzahl gleichzeitig aktivierba- • rer/deaktivierbarer IO-Devices, max. Anzahl der IO-Devices pro Werkzeugwechsler, • max. Minimalwert der Aktualisierungszeit ist auch ab- Aktualisierungszeiten • hängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten bei RT 250 µs bis 128 ms...
  • Seite 38 Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 SIMATIC-Kommunikation S7-Kommunikation, als Server S7-Kommunikation, als Client Nutzdaten pro Auftrag, max. siehe Online-Hilfe (S7 communication, User data size) Offene IE-Kommunikation TCP/IP 64 kbyte Datenlänge, max. • mehrere passive Verbindungen pro Port, un- • terstützt ISO-on-TCP (RFC1006) 64 kbyte Datenlänge, max.
  • Seite 39 Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 S7-Meldefunktionen Anzahl anmeldbarer Stationen für Meldefunktio- nen, max. bausteinbezogene Meldungen Anzahl konfigurierbarer Alarme, max. 5000 Anzahl gleichzeitig aktiver Alarme im Alarmpool Anzahl reservierter Anwenderalarme • Anzahl reservierter Alarme für Systemdiagno- • Anzahl reservierter Alarme für Motion Techno- •...
  • Seite 40 Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 unterstützte Technologieobjekte Motion Drehzahlachse • 6; max. Anzahl von Drehzahlachsen (Vorausset- – Anzahl Drehzahlachsen, max. zung: es sind keine anderen Motion- Technologieobjekte angelegt) Positionierachse • 6; max. Anzahl von Positionierachsen (Voraus- – Anzahl Positionierachsen, max. setzung: es sind keine anderen Motion- Technologieobjekte angelegt) Gleichlaufachsen (relativer Getriebegleichlauf)
  • Seite 41: Allgemeine Technische Daten

    Technische Daten 5.1 Technische Daten 6ES7512-1SK00-0AB0 Projektierung Programmierung Programmiersprache Ja; inkl. Failsafe • Ja; inkl. Failsafe • • • GRAPH • Know-how-Schutz Anwenderprogrammschutz Kopierschutz Bausteinschutz Zugriffschutz Schutzstufe: Schreibschutz Ja; sowohl für Standard als auch für Failsafe jeweils einen spezifischen Schreibschutz Schutzstufe: Schreib-/Leseschutz Schutzstufe: Complete Protection Zykluszeitüberwachung...
  • Seite 42: Maßbild

    Maßbild In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbild der CPU 1512SP-1 PN Bild A-1 Maßbild CPU 1512SP-1 PN CPU 1512SP F-1 PN (6ES7512-1SK00-0AB0) Gerätehandbuch, 12/2014, A5E35265111-AA...
