BaseUnits für Motorstarter
4.4 BU30-MS3 - BaseUnit mit Einspeisung DC 24 V

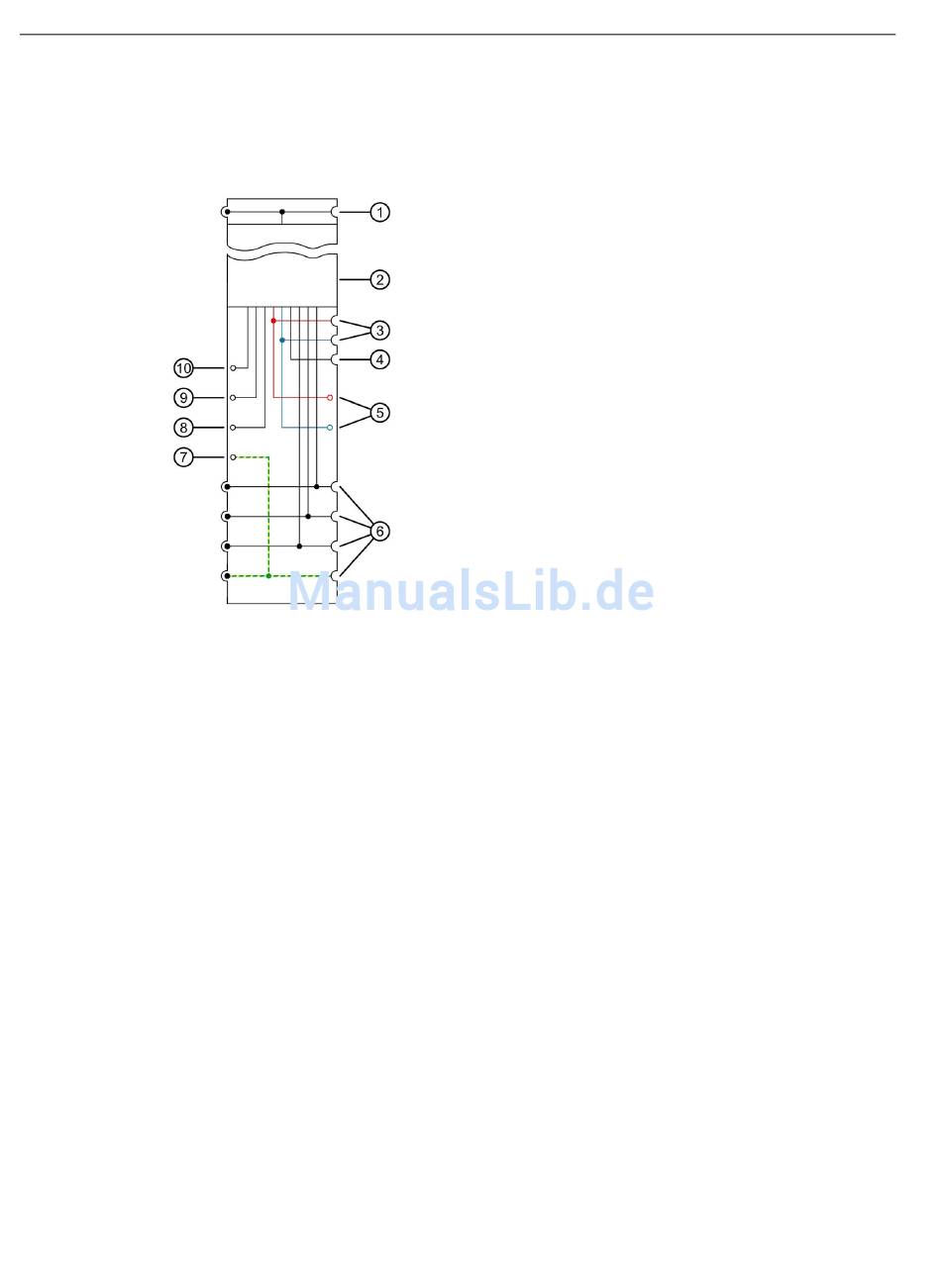

Prinzipschaltbild
Das folgende Bild zeigt den dreiphasigen Anschluss mit 24 V-Einspeisung und
Netzeinspeisung.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
Bild 4-6
78
Rückwandbus
Motorstartermodul
Unterbrochene Powerschienen 24V DC, M
Unterbrochene AUX-Schine
Klemme für 24V DC und Masse M
Verbundene Schienen für das Einspeisesystem L1(L), L2(N), L3, PE
Klemme für Schutzerde PE
Motorabgangsklemme T3
Motorabgangsklemme T2
Motorabgangsklemme T1
Prinzipschaltbild BaseUnit mit Einspeisung DC 24 V
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
