BaseUnits für Motorstarter
4.2 BU30-MS1 - BaseUnit mit Einspeisung DC 24 V und AC 500 V
Prinzipschaltbild

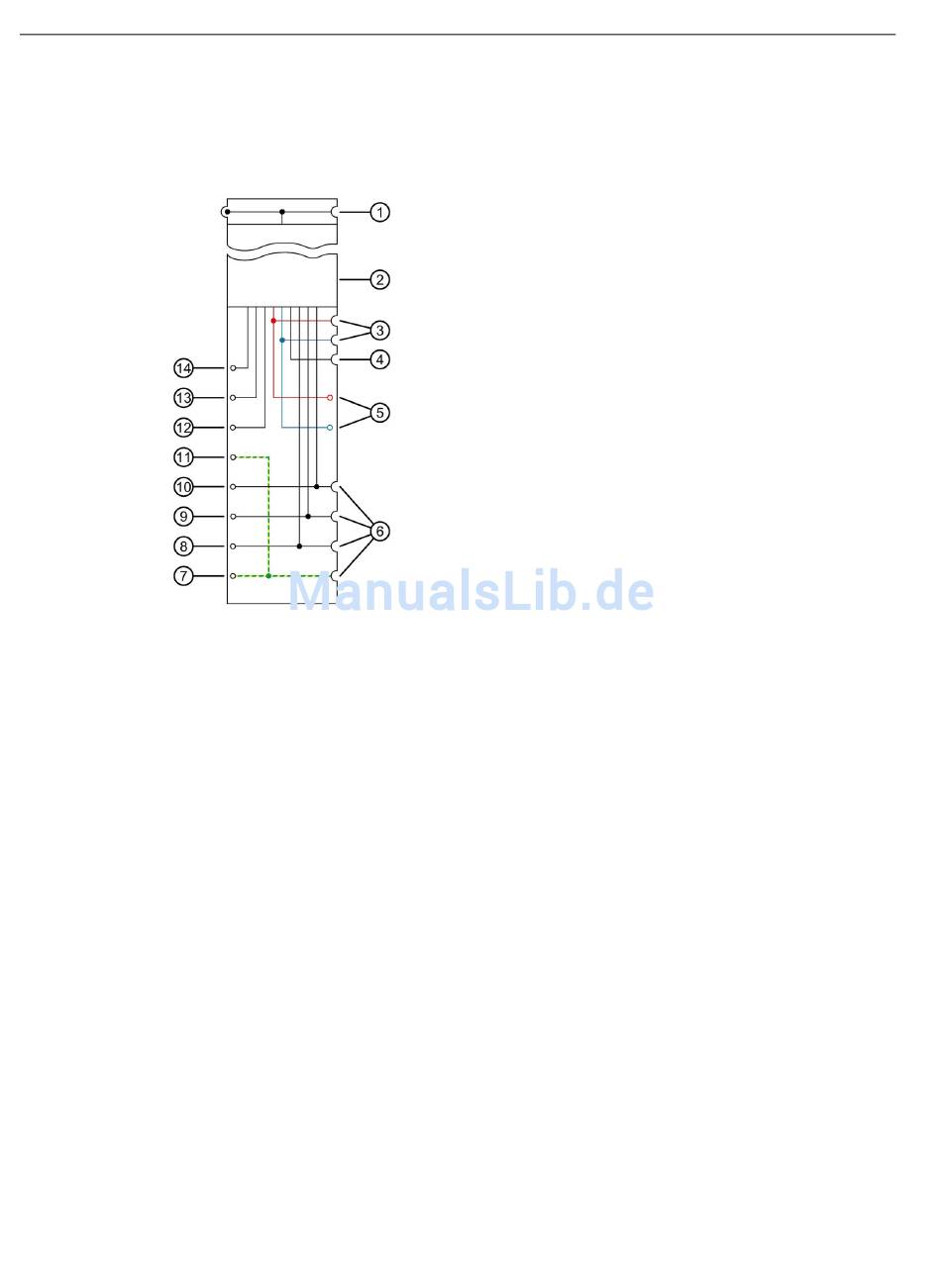

Das folgende Bild zeigt das Prinzipschaltbgild der BaseUnit mit Einspeisung DC 24 V und
AC 500 V.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
Bild 4-2
70
Rückwandbus
Motorstartermodul
Unterbrochene Powerschienen 24V DC, M
Unterbrochene AUX-Schiene
Klemmen für 24V DC und Masse M
Unterbrochene Schienen für das Einspeisesystem L1(L), L2(N), L3, PE
Einspeiseklemme für Schutzerde PE
Einspeiseklemme für L3
Einspeiseklemme für L2(N)
Einspeiseklemme für L1(L)
Klemme für Schutzerde PE
Motorabgangsklemme T3
Motorabgangsklemme T2
Motorabgangsklemme T1
Prinzipschaltbild BaseUnit mit Einspeisung DC 24 V und AC 500 V
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
