4.5.2 Anschließen
Anschlussbelegung
Tabelle 4- 4 Anschlussbelegung für BaseUnit ohne Einspeisung
Klemme
T1, T2, T3, PE

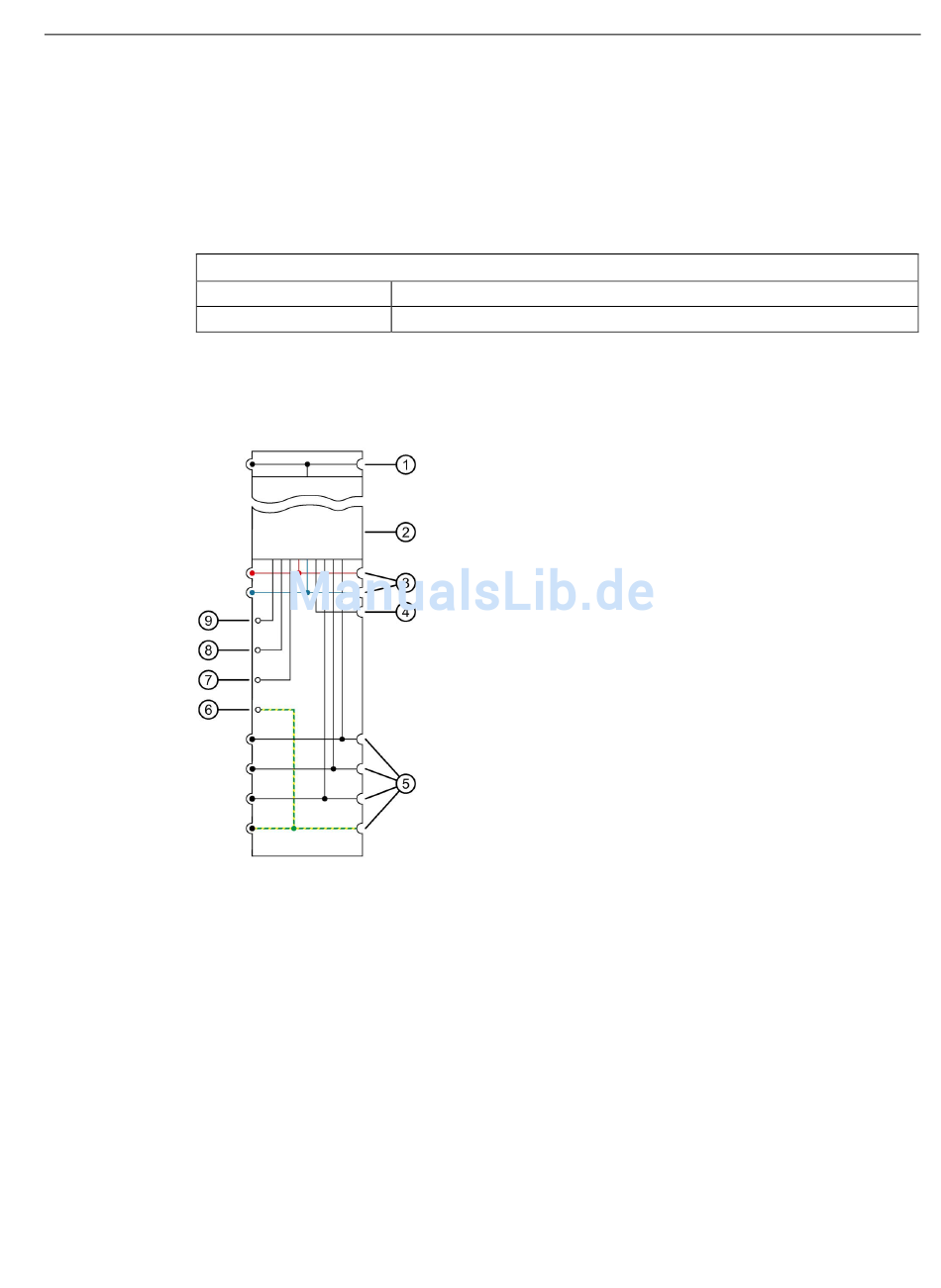

Prinzipschaltbild
Das folgende Bild zeigt das Prinzipschaltbild der BaseUnit ohne Einspeisung.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
Bild 4-8
BaseUnits (6ES7193-6BP.../3RK1908-0AP00...)
Gerätehandbuch, 04/2016, A5E03727048-AF
Anschlussbelegung für BaseUnit ohne Einspeisung
Motorabgang
Rückwandbus
Motorstartermodul
Verbundene Powerschienen 24V DC, M
Unterbrochenen AUX-Schiene
Verbundene Schienen für das Einspeisesystem L1(L), L2(N), L3, PE
Klemme für Schutzerde PE
Motorabgangsklemme T3
Motorabgangsklemme T2
Motorabgangsklemme T1
Prinzipschaltbild BaseUnit ohne Einspeisung
BaseUnits für Motorstarter
4.5 BU30-MS4 - BaseUnit ohne Einspeisung
Erläuterungen
