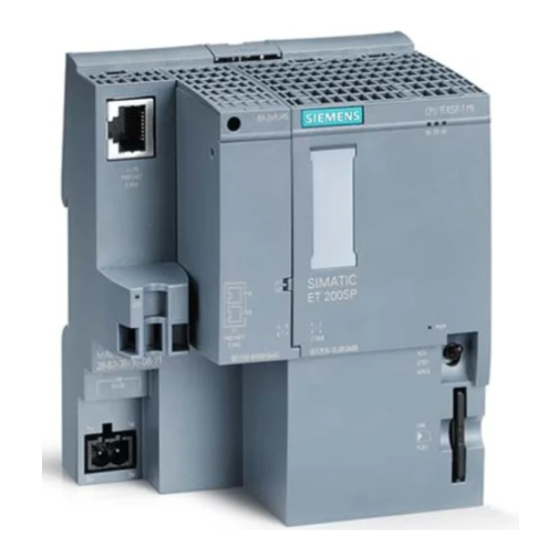

Siemens SIMATIC ET 200SP Gerätehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. simatic et 200sp
  6. Gerätehandbuch

Siemens SIMATIC ET 200SP Gerätehandbuch

Digitaleingabemodul
Vorschau anzeigen Andere Handbücher für SIMATIC ET 200SP:
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
Inhaltsverzeichnis

Quicklinks

Digitaleingabemodul
F-DI 8x24VDC HF
(6ES7136-6BA00-0CA0)
SIMATIC
ET 200SP
Digitaleingabemodul
F-DI 8x24VDC HF
(6ES7136-6BA00-0CA0)
Gerätehandbuch
Original Betriebsanleitung
07/2013
A5E03858067-01
___________________
Vorwort
___________________
Wegweiser Dokumentation
___________________
Produktübersicht
___________________
Anschließen
___________________
Parameter/Adressraum
Anwendungsfälle des
___________________
F-Peripheriemoduls
___________________
Alarme/Diagnosemeldungen
___________________
Technische Daten
___________________
Reaktionszeiten
1
2
3
4
5
6
7
A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC ET 200SP

Inhaltszusammenfassung für Siemens SIMATIC ET 200SP

  • Seite 1 ___________________ Digitaleingabemodul Vorwort F-DI 8x24VDC HF ___________________ Wegweiser Dokumentation (6ES7136-6BA00-0CA0) ___________________ Produktübersicht SIMATIC ___________________ Anschließen ET 200SP ___________________ Digitaleingabemodul Parameter/Adressraum F-DI 8x24VDC HF Anwendungsfälle des ___________________ (6ES7136-6BA00-0CA0) F-Peripheriemoduls ___________________ Gerätehandbuch Alarme/Diagnosemeldungen ___________________ Technische Daten ___________________ Reaktionszeiten Original Betriebsanleitung 07/2013 A5E03858067-01...

  • Seite 2: A5E03858067

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 3: Vorwort

    Produkt, zur Handhabung des Produkts oder zu dem Teil der Dokumentation, auf den besonders aufmerksam gemacht werden soll. Security-Hinweise Siemens bietet Automatisierungs- und Antriebsprodukte mit Industrial Security-Funktionen an, die den sicheren Betrieb der Anlage oder Maschine unterstützen. Sie sind ein wichtiger Baustein für ein ganzheitliches Industrial Security-Konzept. Die Produkte werden unter diesem Gesichtspunkt ständig weiterentwickelt.

  • Seite 4: Simatic

    Vorwort Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................7 Wegweiser Dokumentation Digitaleingabemodul F-DI 8x24VDC HF ..........7 Produktübersicht ............................. 9 Eigenschaften des F-DI 8x24VDC HF ................... 9 Anschließen ............................13 Anschlussbelegung ........................13 Prinzipschaltbild ........................... 14 Parameter/Adressraum ......................... 15 Parameter ............................ 15 Erklärung der Parameter ......................
  • Seite 6 Inhaltsverzeichnis Alarme/Diagnosemeldungen ......................... 43 Status- und Fehleranzeige ......................43 Alarme ............................46 Diagnosemeldungen ........................48 Wertstatus ........................... 53 Technische Daten ..........................55 Reaktionszeiten ............................ 59 Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 7: Gerätehandbuch

    Tabelle 1- 1 Dokumentation für das fehlersichere Digitaleingabemodul F-DI 8×24VDC HF Thema Dokumentation Wichtigste Inhalte Beschreibung des Systemhandbuch Dezentrales Einsatzplanung • Systems Peripheriesystem ET 200SP Montage • (http://support.automation.siemens.co Anschließen • m/WW/view/de/58649293) In Betrieb nehmen • Approbationen • TÜV-Zertifikate • BaseUnits Gerätehandbuch ET 200SP...
  • Seite 8 Handbücher zu SIMATIC Produkten zum kostenlosen Download. Functional Safety Services Mit den Siemens Functional Safety Services unterstützen wir Sie mit einem umfassenden Leistungspaket, das von der Risikoermittlung über Verifikation bis hin zur Anlageninbetriebnahme und Modernisierung reicht. Weiterhin bieten wir Beratung zur Anwendung fehlersicherer und hochverfügbarer Automatisierungssysteme SIMATIC S7.

  • Seite 9: Produktübersicht

    Produktübersicht Eigenschaften des F-DI 8x24VDC HF Bestellnummer 6ES7136-6BA00-0CA0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls F-DI 8×24VDC HF Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 10: Eigenschaften

    Produktübersicht 2.1 Eigenschaften des F-DI 8x24VDC HF Eigenschaften ● Technische Eigenschaften – Fehlersicheres Digitalmodul – 8 Eingänge (SIL3/Kat.4/PLe) – 8 Ausgänge für Geberversorgung – Verwendung verschiedener Verschaltungsarten (1oo1 & 1oo2) möglich – Versorgungsspannung L+ – Sink Input (P-lesend) – geeignet für den Anschluss von 3-/4-Draht-Sensoren nach IEC 61131, Typ 1 –...
  • Seite 11 Folgendes Zubehör, welches nicht im Lieferumfang des F-Moduls enthalten ist, ist mit dem F-Modul einsetzbar: ● Beschriftungsstreifen ● Farbkennzeichnungsschilder ● Referenzkennzeichnungsschilder ● Schirmanschluss Weitere Infomationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...
  • Seite 12 Produktübersicht 2.1 Eigenschaften des F-DI 8x24VDC HF Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 13: Anschließen

    Das erste BaseUnit muss ein helles BaseUnit sein. Hinweis Achten Sie bei der Inbetriebnahme darauf, dass Sie Digitalmodule nur mit dem BaseUnit- Typ A0 einsetzen. Siehe auch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 14: Prinzipschaltbild

    Anschließen 3.2 Prinzipschaltbild Prinzipschaltbild Prinzipschaltbild Bild 3-1 Prinzipschaltbild des F-DI 8×24VDC HF Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 15: Parameter/Adressraum

    Parameter/Adressraum Parameter Parameter WARNUNG Das Zu- oder Abschalten von Diagnosefunktionen muss in Abstimmung mit der Anwendung erfolgen. Tabelle 4- 1 Parameter für F-DI 8×24VDC HF Parameter Wertebereich Umparametrieren im Wirkungsbereich F-Parameter: Manuelle Vergabe der F- nein Modul sperren • Überwachungszeit freigeben •...
  • Seite 16 Parameter/Adressraum 4.1 Parameter Parameter Wertebereich Umparametrieren im Wirkungsbereich Kanalparameter Kanal n, n+4 Auswertung der Geber nein Kanalpaar 1oo1 (1v1)-Auswertung • 1oo2 (2v2)-Auswertung, • äquivalent 1oo2 (2v2)-Auswertung, • antivalent Diskrepanzverhalten nein Kanalpaar 0-Wert bereitstellen • Letzten gültigen Wert • bereitstellen Diskrepanzzeit 5 ms bis 30 s nein Kanalpaar...
  • Seite 17 Parameter/Adressraum 4.1 Parameter Parameter Wertebereich Umparametrieren im Wirkungsbereich Flatterüberwachung aktiviert nein Kanal sperren • freigeben • Anzahl Signalwechsel 2 bis 31 nein Kanal Überwachungsfenster 0 bis 100 s nein Kanal (Bei Parametrierung mit 0 s ist das Überwachungsfenster 0,5 s lang.) Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 18: Erklärung Der Parameter

    Erklärung der Parameter 4.2.1 F-Parameter F-Parameter Informationen zu den F-Parametern erhalten Sie im Handbuch SIMATIC Safety - Projektieren und Programmieren (http://support.automation.siemens.com/WW/view/de/54110126). 4.2.2 Parameter der Geberversorgung 4.2.2.1 Kurzschlusstest Hier aktivieren Sie die Kurzschlusserkennung für die Kanäle des F-Moduls, für die "Geberversorgung intern" eingestellt ist.

  • Seite 19: Zeit Für Kurzschlusstest

    Parameter/Adressraum 4.2 Erklärung der Parameter 4.2.2.2 Zeit für Kurzschlusstest Funktion Bei aktiviertem Kurzschlusstest wird die entsprechende Geberversorgung für die parametrierte Zeit abgeschaltet. Erkennt das Modul innerhalb der parametrierten Zeit kein "0"-Signal am Eingang, wird eine Diagnosemeldung generiert. Beachten Sie bei der Parametrierung: ●...

  • Seite 20: Parameter Der Kanalpaare

    Parameter/Adressraum 4.2 Erklärung der Parameter 4.2.3 Parameter der Kanalpaare 4.2.3.1 Aktiviert Hiermit schalten Sie den entsprechenden Kanal für die Signalverarbeitung im Sicherheitsprogramm frei. 4.2.3.2 Auswertung der Geber Übersicht Wählen Sie mit dem Parameter "Auswertung der Geber" die Art der Geberauswertung: ●...

  • Seite 21: Diskrepanzverhalten

    Parameter/Adressraum 4.2 Erklärung der Parameter Diskrepanzanalyse Wenn Sie einen zweikanaligen oder zwei einkanalige Geber einsetzen, die dieselbe physikalische Prozessgröße erfassen, werden die Geber beispielsweise aufgrund der begrenzten Genauigkeit ihrer Anordnung zueinander verzögert ansprechen. Die Diskrepanzanalyse auf Äquivalenz/Antivalenz wird bei fehlersicheren Eingaben benutzt, um aus dem zeitlichen Verlauf zweier Signale gleicher Funktionalität auf Fehler zu schließen.

  • Seite 22: Diskrepanzzeit

    Parameter/Adressraum 4.2 Erklärung der Parameter "0-Wert bereitstellen" Der Wert "0" wird dem Sicherheitsprogramm in der F-CPU zur Verfügung gestellt, sobald eine Diskrepanz zwischen den Signalen der beiden betroffenen Eingangskanäle festgestellt wird. Wenn Sie "0-Wert bereitstellen" parametriert haben, wird die Geber-Aktor-Reaktionszeit durch die Diskrepanzzeit nicht beeinflusst.

  • Seite 23: Wiedereingliederung Nach Diskrepanzfehler

    Parameter/Adressraum 4.2 Erklärung der Parameter 4.2.3.5 Wiedereingliederung nach Diskrepanzfehler Funktion Mit diesem Parameter legen Sie fest, wann ein Diskrepanzfehler als behoben gilt und damit eine Wiedereingliederung der betroffenen Eingangskanäle möglich wird. Sie haben folgende Parametriermöglichkeiten: ● "Test 0-Signal erforderlich" ● "Test 0-Signal nicht erforderlich" Voraussetzungen Sie haben Folgendes parametriert: ●...

  • Seite 24: Parameter Der Kanäle

    Bei längeren nichtgeschirmten Signalleitungen besteht aufgrund der physikalischen Eigenschaften die Möglichkeit des Übersprechens von Signalen (siehe Kapitel "Elektromagnetische Verträglichkeit" im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293)). Passen Sie die Eingangsverzögerung an oder verwenden Sie geschirmte Signalleitungen, um eine mögliche Passivierung der fehlersicheren Digitaleingänge und eine Abschaltung der Geberversorgung zu vermeiden.

  • Seite 25: Impulsverlängerung

    Parameter/Adressraum 4.2 Erklärung der Parameter 4.2.4.3 Impulsverlängerung Funktion Die Impulsverlängerung ist eine Funktion zur Veränderung eines digitalen Eingangssignals. Ein Impuls an einem Digitaleingang wird mindestens auf die parametrierte Länge verlängert. Ist der Eingangsimpuls bereits länger als die parametrierte Länge, dann wird der Impuls nicht verändert.

  • Seite 26: Überwachungsfenster

    Parameter/Adressraum 4.2 Erklärung der Parameter Prinzip Im folgenden Bild ist das Prinzip der Flatterüberwachung noch einmal grafisch veranschaulicht. Bild 4-1 Prinzipbild Flatterüberwachung Anzahl Signalwechsel Legt die Anzahl der Signalwechsel fest, nach deren Ablauf ein Flatterfehler gemeldet werden soll. 4.2.4.5 Überwachungsfenster Legt die Zeit für das Überwachungsfenster der Flatterüberwachung fest.

  • Seite 27: Adressraum

    Parameter/Adressraum 4.3 Adressraum Adressraum Adressbelegung des Digitaleingabemoduls F-DI 8×24VDC HF Das Digitaleingabemodul F-DI 8×24VDC HF belegt die folgenden Adressbereiche in der F- CPU: Tabelle 4- 2 Adressbelegung in der F-CPU Belegte Bytes in der F-CPU: im Eingangsbereich im Ausgangsbereich x + 0 bis x + 5 x + 0 bis x + 3 x = Modulanfangsadresse Adressbelegung der Nutzdaten und des Wertstatus des Digitaleingabemoduls F-DI 8×24VDC HF...
  • Seite 28 Parameter/Adressraum 4.3 Adressraum Weitere Informationen Detaillierte Informationen zum F-Peripheriezugriff finden Sie im Handbuch SIMATIC Safety – Projektieren und Programmieren (http://support.automation.siemens.com/WW/view/de/54110126). Siehe auch Wertstatus (Seite 53) Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 29: Anwendungsfälle Des F-Peripheriemoduls

    Anwendungsfälle des F-Peripheriemoduls Anwendungsfälle des Elektronikmoduls Auswahl des Anwendungsfalls Das folgende Bild hilft Ihnen bei der Auswahl des Anwendungsfalls entsprechend den Anforderungen an die Fehlersicherheit. In den nachfolgenden Kapiteln erfahren Sie zu jedem Anwendungsfall, wie Sie das F-Modul verdrahten, welche spezifischen Parameter Sie in STEP 7 Safety einstellen müssen und welche Fehler aufgedeckt werden.
  • Seite 30 Kapiteln beschrieben ist. Anforderungen an die Geber Informationen zum sicherheitsgerichteten Einsatz von Gebern erhalten Sie im Kapitel Anforderungen an Geber und Aktoren für fehlersichere Module im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 31: Anwendungsfall 1: Sicherheitsbetrieb Sil3/Kat.3/Pld

    Anwendungsfälle des F-Peripheriemoduls 5.2 Anwendungsfall 1: Sicherheitsbetrieb SIL3/Kat.3/PLd Anwendungsfall 1: Sicherheitsbetrieb SIL3/Kat.3/PLd Verdrahtung Die Verdrahtung nehmen Sie am passenden BaseUnit (Seite 13) vor. Geberversorgung Die Geberversorgung kann von intern oder von extern erfolgen. Verdrahtungsschema – einen Geber 1-kanalig anschließen Pro Prozesssignal wird ein Geber 1-kanalig (1oo1 (1v1)-Auswertung) angeschlossen. Jedem Eingang kann eine beliebige Geberversorgung des Moduls zugeordnet werden.

  • Seite 32: Parametrierung

    Anwendungsfälle des F-Peripheriemoduls 5.2 Anwendungsfall 1: Sicherheitsbetrieb SIL3/Kat.3/PLd Parametrierung Stellen Sie für den entsprechenden Kanal folgende Parameter ein: Tabelle 5- 2 Parametrierung Parameter Kanal mit interner Kanal mit externer Geberversorgung Geberversorgung Auswertung der Geber 1oo1 (1v1)-Auswertung Kurzschlusstest sperren sperren • freigeben •...
  • Seite 33 Anwendungsfälle des F-Peripheriemoduls 5.2 Anwendungsfall 1: Sicherheitsbetrieb SIL3/Kat.3/PLd Fehler Fehlererkennung interne Geberversorgung interne Geberversorgung externe und Kurzschlusstest und Kurzschlusstest Geberversorgung aktiviert deaktiviert Kurzschluss mit L+ an nein — Kurzschluss mit M an — oder defekt *) Die Fehlererkennung erfolgt nur bei einer Signalverfälschung. D. h., das gelesene Signal unterscheidet sich gegenüber dem Gebersignal.

  • Seite 34: Anwendungsfall 2: Sicherheitsbetrieb Sil3/Kat.3/Ple

    Anwendungsfälle des F-Peripheriemoduls 5.3 Anwendungsfall 2: Sicherheitsbetrieb SIL3/Kat.3/PLe Anwendungsfall 2: Sicherheitsbetrieb SIL3/Kat.3/PLe Zuordnung der Eingänge zueinander Das Digitaleingabemodul F-DI 8×24VDC HF besitzt 8 fehlersichere Eingänge DI bis DI (SIL3). Je zwei dieser Eingänge können Sie zu einem Eingang zusammenfassen. Folgende Eingänge können Sie zusammenfassen: ●...
  • Seite 35 Anwendungsfälle des F-Peripheriemoduls 5.3 Anwendungsfall 2: Sicherheitsbetrieb SIL3/Kat.3/PLe Verdrahtungsschema – zwei einkanalige Geber 2-kanalig anschließen Pro Prozesssignal werden zwei einkanalige Geber, die den gleichen Prozesswert erfassen, an zwei Eingänge des F-Moduls angeschlossen (1oo2 (2v2)-Auswertung). Bild 5-6 Zwei einkanalige Geber 2-kanalig angeschlossen, interne Geberversorgung Die Geber können Sie auch über eine externe Geberversorgung versorgen.
  • Seite 36 Anwendungsfälle des F-Peripheriemoduls 5.3 Anwendungsfall 2: Sicherheitsbetrieb SIL3/Kat.3/PLe Fehlererkennung In der folgenden Tabelle ist die Fehlererkennung in Abhängigkeit von der Geberversorgung und der Parametrierung des Kurzschlusstests dargestellt: Tabelle 5- 5 Fehlererkennung Fehler Fehlererkennung interne Geberversorgung und externe Geberversorgung Kurzschlusstest deaktiviert Kurzschluss innerhalb des nein nein...

  • Seite 37: Anwendungsfall 3: Sicherheitsbetrieb Sil3/Kat.4/Ple

    Anwendungsfälle des F-Peripheriemoduls 5.4 Anwendungsfall 3: Sicherheitsbetrieb SIL3/Kat.4/PLe Anwendungsfall 3: Sicherheitsbetrieb SIL3/Kat.4/PLe Zuordnung der Eingänge zueinander Das Digitaleingabemodul F-DI 8×24VDC HF besitzt 8 fehlersichere Eingänge DI bis DI (SIL3). Je zwei dieser Eingänge können Sie zu einem Eingang zusammenfassen. Folgende Eingänge können Sie zusammenfassen: ●...

  • Seite 38: Anwendungsfall 3.1 (Sil3/Kat.4/Ple)

    Anwendungsfälle des F-Peripheriemoduls 5.4 Anwendungsfall 3: Sicherheitsbetrieb SIL3/Kat.4/PLe 5.4.1 Anwendungsfall 3.1 (SIL3/Kat.4/PLe) Verdrahtungsschema – einen zweikanaligen Geber 2-kanalig anschließen Pro Prozesssignal wird ein zweikanaliger Geber an zwei Eingänge des F-Moduls angeschlossen (1oo2 (2v2)-Auswertung). Versorgen Sie die Geber aus zwei unterschiedlichen Geberversorgungen. Bild 5-8 Ein zweikanaliger Geber 2-kanalig angeschlossen, interne Geberversorgung Alternativ können Sie zwei einkanalige Geber 2-kanalig anschließen.
  • Seite 39 Anwendungsfälle des F-Peripheriemoduls 5.4 Anwendungsfall 3: Sicherheitsbetrieb SIL3/Kat.4/PLe Parametrierung Stellen Sie für den entsprechenden Kanal folgende Parameter ein: Tabelle 5- 6 Parametrierung Parameter Auswertung der Geber 1oo2 (2v2)-Auswertung, äquivalent Kurzschlusstest freigeben Geberversorgung Geberversorgung n (mindestens bei einem Kanal intern) • Extern •...

  • Seite 40: Anwendungsfall 3.2 (Sil3/Kat.4/Ple)

    Anwendungsfälle des F-Peripheriemoduls 5.4 Anwendungsfall 3: Sicherheitsbetrieb SIL3/Kat.4/PLe 5.4.2 Anwendungsfall 3.2 (SIL3/Kat.4/PLe) Verdrahtungsschema – einen antivalenten Geber anschließen Pro Prozesssignal wird ein antivalenter Geber an zwei Eingänge des F-Moduls angeschlossen (1oo2 (2v2)-Auswertung, antivalent). Bild 5-10 Ein antivalenter Geber angeschlossen, interne Geberversorgung Den Geber können Sie auch über eine externe Geberversorgung versorgen.
  • Seite 41 Anwendungsfälle des F-Peripheriemoduls 5.4 Anwendungsfall 3: Sicherheitsbetrieb SIL3/Kat.4/PLe Verdrahtungsschema – zwei einkanalige Geber antivalent anschließen Pro Prozesssignal werden 2 einkanalige Geber antivalent an zwei Eingänge des F-Moduls angeschlossen (1oo2 (2v2)-Auswertung). Bild 5-12 Zwei einkanalige Geber antivalent angeschlossen, interne Geberversorgung Die Geber können Sie auch über eine externe Geberversorgung versorgen. Bild 5-13 Zwei einkanalige Geber antivalent angeschlossen, externe Geberversorgung WARNUNG...
  • Seite 42 Anwendungsfälle des F-Peripheriemoduls 5.4 Anwendungsfall 3: Sicherheitsbetrieb SIL3/Kat.4/PLe Fehlererkennung In der folgenden Tabelle ist die Fehlererkennung in Abhängigkeit von der Geberversorgung und der Parametrierung des Kurzschlusstests dargestellt: Tabelle 5- 9 Fehlererkennung Fehler Fehlererkennung Kurzschluss innerhalb des Kanalpaars, mit anderen Kanälen bzw. anderen Geberversorgungen Kurzschluss mit L+ an DI ja* / ja (bei Kanal, dessen Kurzschlusstest aktiviert ist)

  • Seite 43: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeige LED-Anzeige ① DIAG (grün/rot) ② Kanalstatus (grün), Kanalfehler (rot) ③ PWR (grün) Bild 6-1 LED-Anzeige Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 44: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 6.1 Status- und Fehleranzeige Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen bei Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 48). WARNUNG Die LED DIAG und die LEDs Kanalstatus und Kanalfehler der Eingänge sind nicht sicherheitsgerichtet ausgeführt und dürfen deshalb nicht für sicherheitsgerichtete Aktivitäten ausgewertet werden.
  • Seite 45 Alarme/Diagnosemeldungen 6.1 Status- und Fehleranzeige LED Kanalstatus/Kanalfehler Tabelle 6- 3 Bedeutung der LED Kanalstatus/Kanalfehler Kanalstatus Kanalfehler Bedeutung Prozesssignal = 0 und keine Kanaldiagnose Prozesssignal = 1 und keine Kanaldiagnose Prozesssignal = 0 und Kanaldiagnose Kanal wartet auf Anwenderquittierung blinken wechselseitig LED Kanalstatus/DIAG/Kanalfehler Tabelle 6- 4 Bedeutung der LED Kanalstatus/DIAG/Kanalfehler Kanal-...

  • Seite 46: Alarme

    Alarme/Diagnosemeldungen 6.2 Alarme Alarme Einleitung Das fehlersichere Digitaleingabemodul F-DI 8×24VDC HF unterstützt Diagnosealarme. Diagnosealarm Bei jeder im Kapitel Diagnosemeldungen (Seite 48) beschriebenen Diagnosemeldung erzeugt das F-Modul einen Diagnosealarm. Die folgende Tabelle gibt Ihnen einen Überblick über die Diagnosealarme des F-Moduls. Die Diagnosealarme sind entweder einem Kanal oder dem gesamten F-Modul zugeordnet.
  • Seite 47 Alarme/Diagnosemeldungen 6.2 Alarme Tabelle 6- 5 Diagnosealarme des F-DI 8×24VDC HF Diagnosealarm Fehler wird Wirkungsbe- parametrierbar code gemeldet im reich des Anwendungs Diagnose- fall alarms Übertemperatur 1, 2, 3 F-Modul Nein Parametrierfehler Lastspannung fehlt Zugriff auf die remanente Ablage der F-Adresse nicht möglich Unterschiedliche Zieladresse (F_Dest_Add) Ungültige Zieladresse (F_Dest_Add) Ungültige Quelladresse (F_Source_Add)

  • Seite 48: Diagnosemeldungen

    Nach der Fehlerbeseitigung müssen Sie das F-Modul im Sicherheitsprogramm wieder eingliedern. Weitere Informationen zur Passivierung und Wiedereingliederung von F- Peripherie finden Sie im Handbuch SIMATIC Safety – Projektieren und Programmieren (http://support.automation.siemens.com/WW/view/de/54110126). Tabelle 6- 6 Diagnosemeldungen des F-DI 8×24VDC HF Diagnosemeldung...
  • Seite 49 Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen Diagnosemeldung Fehler Bedeutung Abhilfe code Parameter "F_CRC_Length" Der PROFIsafe-Treiber hat eine stimmt nicht mit der Diskrepanz in der CRC-Länge Generierung überein festgestellt. Falsche F-Parameter-Version Der PROFIsafe-Treiber hat eine falsche oder F_Block_ID Version der F-Parameter oder eine ungültige F_Block_ID festgestellt. CRC1-Fehler Der PROFIsafe-Treiber hat inkonsistente F-Parameter erkannt.
  • Seite 50 Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen Diagnosemeldung Fehler Bedeutung Abhilfe code Eingangssignal konnte nicht Bei der Plausibilitätsprüfung des Verwenden Sie zur Abschwächung • eindeutig erfasst werden Eingangssignals zwischen den der EMV-Einflüsse geschirmte Prozessoren ist ein Fehler aufgetreten. Leitungen. Den aufgetretenen Fehler müssen Sie Reduzieren Sie die •...
  • Seite 51 Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen Diagnosemeldung Fehler Bedeutung Abhilfe code Keine Pulse erkannt Innerhalb der mit dem Parameter Überprüfen Sie die Parameter • "Impulsüberwachungsfenster" "Impulsüberwachungsfenster". parametrierten Zeit ist kein Impuls mit der Überprüfen Sie die Parameter • Mindestlänge "Minimale Impulszeit" "Minimale Impulszeit". aufgetreten.

  • Seite 52: Versorgungsspannung Außerhalb Des Nennbereichs

    Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen Diagnosemeldung Fehler Bedeutung Abhilfe code PROFIsafe- Der PROFIsafe-Treiber hat eine Überprüfen Sie die Parametrierung. • Kommunikationsfehler Zeitüberschreitung erkannt. Stellen Sie eine funktionsfähige • (Zeitüberschreitung) Mögliche Ursachen: Kommunikation sicher. Die F-Überwachungszeit ist falsch • eingestellt. Es liegt eine Busstörungen vor. •...

  • Seite 53: Wertstatus

    Informationen zur Diagnose, die alle F-Module betreffen (z. B. Auslesen der Diagnosefunktionen, Passivierung von Kanälen), erhalten Sie im Handbuch SIMATIC Safety – Projektieren und Programmieren (http://support.automation.siemens.com/WW/view/de/54110126). Wertstatus Eigenschaften Zusätzlich zu den Diagnosemeldungen und der Status- und Fehleranzeige stellt das F-Modul für jedes Ein- und Ausgangssignal eine Information über dessen Gültigkeit zur Verfügung –...
  • Seite 54 Alarme/Diagnosemeldungen 6.4 Wertstatus Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 55: Technische Daten

    Technische Daten Technische Daten des F-DI 8×24VDC HF 6ES7136-6BA00-0CA0 Produkttyp-Bezeichnung F-DI 8x24VDC HF Allgemeine Informationen HW-Erzeugnisstand Firmware-Version V1.0.0 Produktfunktion I&M-Daten Ja; IM0 bis IM3 Engineering mit STEP 7 TIA-Portal projektierbar/integriert ab V12.0 Version STEP 7 projektierbar/integriert ab Version ab V5.5 SP3 / - PROFINET ab GSD-Version/GSD-Revision V2.31 Versorgungsspannung...
  • Seite 56 Technische Daten 6ES7136-6BA00-0CA0 Adressbereich Adressraum je Modul Eingang 6 byte Ausgang 4 byte Digitaleingaben Anzahl der Eingänge m/p-lesend Ja; p-lesend Eingangskennlinie nach IEC 61131, Typ 1 Eingangsspannung Art der Eingangsspannung Nennwert, DC 24 V für Signal "0" -30 bis +5 V für Signal "1"...
  • Seite 57 Einbaulage, min. 0 °C senkrechte Einbaulage, max. 50 °C Lager-/Transport-Temperatur min. -40 °C max. 70 °C Maße Breite 15 mm Gewichte Gewicht, ca. 49 g Maßbild Siehe Gerätehandbuch ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/de/58532597/133300) Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...
  • Seite 58 Technische Daten Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...

  • Seite 59: Reaktionszeiten

    Reaktionszeiten Einleitung Nachfolgend finden Sie die Reaktionszeiten des Digitaleingabemoduls F-DI 8×24VDC HF. Die Reaktionszeiten des Digitaleingabemoduls F-DI 8×24VDC HF geht in die Berechnung der Reaktionszeit des F-Systems ein. Definition Reaktionszeit für fehlersichere Digitaleingänge Die Reaktionszeit gibt die Zeit an zwischen einem Signalwechsel am Digitaleingang bis zum sicheren Bereitstellen des Sicherheitstelegramms am Rückwandbus.
  • Seite 60 Reaktionszeiten Maximale Reaktionszeit bei Diskrepanzfehler bei 1oo2(2v2)-Auswertung max. Reaktionszeit = T + Eingangsverzögerung + Diskrepanzzeit + 2 × Maximum(Kurzschlusstestzeit des für die am Kanal n parametrierte Geberversorgung, Kurzschlusstestzeit des für die am Kanal n+4 parametrierte Geberversorgung) Digitaleingabemodul F-DI 8x24VDC HF (6ES7136-6BA00-0CA0) Gerätehandbuch, 07/2013, A5E03858067-01...
