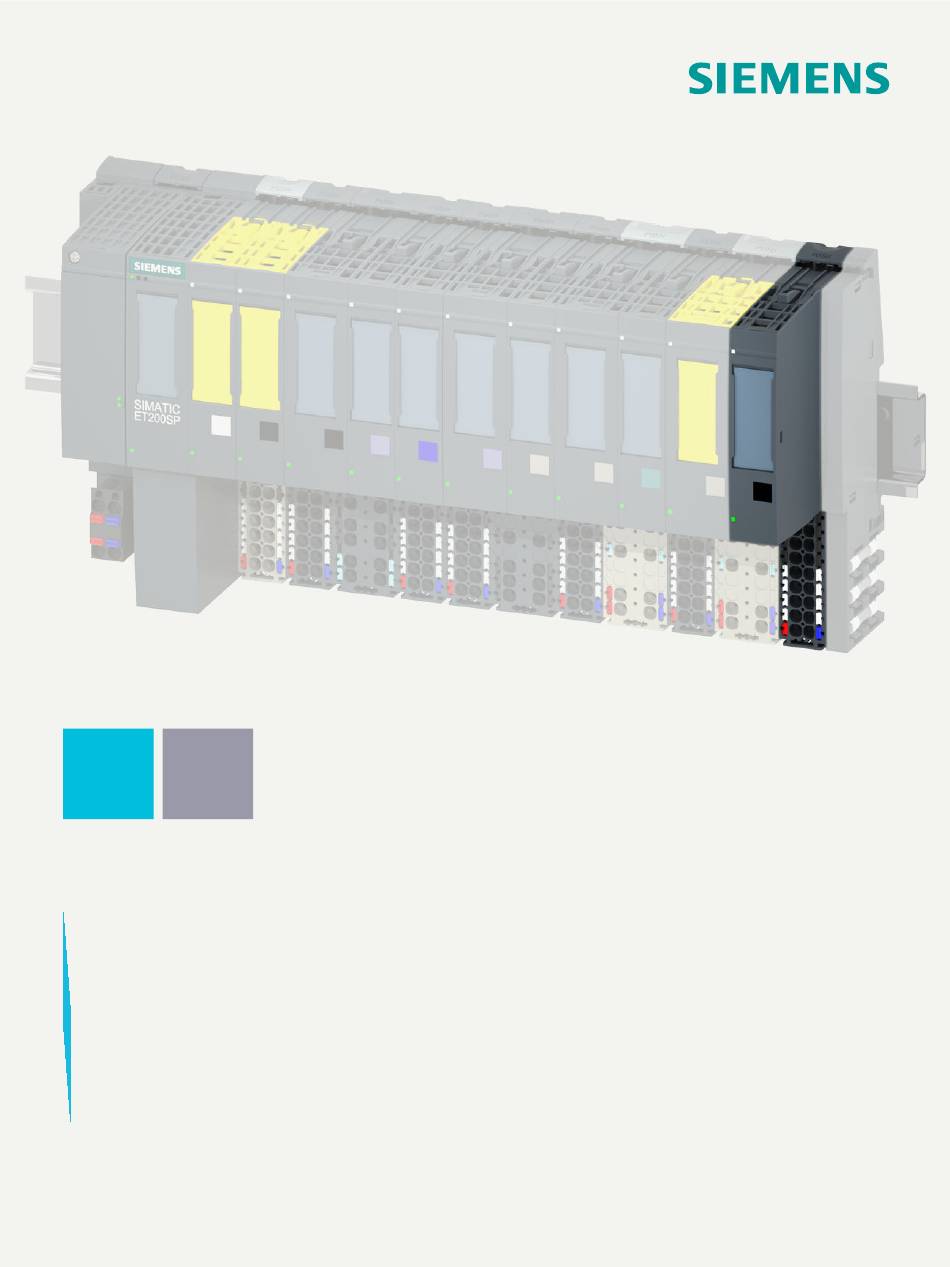

- Seite 1 Ausgabe 04/2024 GERÄTEHANDBUCH SIMATIC ET 200SP Digitalausgabemodul DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0) support.industry.siemens.com...
- Seite 2 Einleitung Industrial Cybersecurity SIMATIC Produktübersicht ET 200SP Digitalausgabemodul Anschließen DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0) Parameter/Adressraum Gerätehandbuch Alarme/Diagnosemeldungen Technische Daten Parameterdatensatz 04/2024 A5E53132248-AA...
- Seite 3 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 4 Inhaltsverzeichnis Einleitung............................Wegweiser Dokumentation ET 200SP................1.1.1 Informationsklassen ET 200SP................... 1.1.2 Basiswerkzeuge........................ 1.1.3 MultiFieldbus Configuration Tool (MFCT)................1.1.4 Technische Dokumentation der SIMATIC................11 Industrial Cybersecurity........................13 Einleitung Industrial Cybersecurity..................13 Cybersecurity-Hinweise..................... 13 Produktübersicht..........................14 Eigenschaften ........................14 Anschließen............................16 Anschlussbild........................16 Prinzipschaltbild........................
- Seite 5 Einleitung Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.automation.siemens.com/WW/view/de/58649293). Funktionen, die das System generell betreffen, sind in diesem Systemhandbuch beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System-/Funktionshandbücher ermöglichen es Ihnen, das System in Betrieb zu nehmen.
- Seite 6 Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Die Dokumentation finden Sie zum kostenlosen Download im Internet. (https://support.industry.siemens.com/cs/ww/de/view/109742709) Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP.
- Seite 7 Die Produktinformation hat in der Verbindlichkeit Vorrang gegenüber dem Geräte- und Systemhandbuch. Sie finden die aktuellste Produktinformation zum Dezentralen Peripheriesystem ET 200SP im Internet. (https://support.industry.siemens.com/cs/de/de/view/73021864) Manual Collection ET 200SP Die Manual Collection beinhaltet die vollständige Dokumentation zum Dezentralen Peripheriesystem SIMATIC ET 200SP, zusammengefasst in einer Datei.
- Seite 8 Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestell-Liste. Sie finden das TIA Selection Tool im Internet. (https://support.industry.siemens.com/cs/ww/de/view/109767888) SIMATIC Automation Tool Mit dem SIMATIC Automation Tool führen Sie - unabhängig vom TIA Portal - an verschiedenen SIMATIC S7-Stationen Massenoperationen für Inbetriebsetzungs- und Servicetätigkeiten aus.
- Seite 9 Modulausbaus einer Anlage, inklusive einer Dokumentation der Testergebnisse. Sie finden SIEMENS PRONETA Basic im Internet: (https://support.industry.siemens.com/cs/ww/de/view/67460624) SIEMENS PRONETA Professional bietet Ihnen als lizenziertes Produkt zusätzliche Funktionen. Es ermöglicht Ihnen das einfache Asset-Management in PROFINET-Netzwerken und unterstützt Betreiber von Automatisierungsanlagen in der automatisierten Datenerfassung der eingesetzten Komponenten durch eine Vielzahl an Funktionen: •...
- Seite 10 Das MultiFieldbus Configuration Tool (MFCT) ist eine PC-basierte Software und unterstützt bei der Konfiguration von MultiFieldbus- und DALI-Devices. Außerdem bietet das MFCT komfortable Möglichkeiten zum Massen-Firmwareupdate von ET 200-Geräten mit MultiFieldbus-Unterstützung und dem Lesen von Servicedaten für viele weitere Siemens Geräte. Funktionsumfang des MFCT •...
- Seite 11 Dokumentation zur SIMATIC: Industry Online Support International https://support.industry.siemens.com/cs/ww/de/view/109742705 Wo Sie die Übersicht direkt im Siemens Industry Online Support finden und wie Sie den Siemens Industry Online Support auf Ihrem mobilen Endgerät nutzen, zeigen wir Ihnen in einem kurzen Video: Schneller Einstieg in die technische Dokumentation von Automatisierungspro...
- Seite 12 • Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate • Produktstammdaten Sie finden mySupport im Internet. (https://support.industry.siemens.com/My/ww/de/) Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte.
- Seite 13 Cybersecurity finden Sie unter (https://www.siemens.com/global/en/products/automation/topic-areas/industrial- cybersecurity.html). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von...
- Seite 14 Produktübersicht Eigenschaften Artikelnummer 6ES7132-6BD21-0BA0 (Verpackungseinheit: 1 Stück) 6ES7132-6BD21-2BA0 (Verpackungseinheit: 10 Stück) Ansicht des Moduls 4 x 2 4 V D C /2 D IA G 24 V D C M A X . 10 A C C 0 2 B U : A 0 V 1.
- Seite 15 HSP0425 V11.0 Zubehör Folgendes Zubehör ist optional erhältlich: • Beschriftungsstreifen • Farbkennzeichnungsschilder • Referenzkennzeichnungsschild • Schirmanschluss Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripherie system ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Digitalausgabemodul DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0) Gerätehandbuch, 04/2024, A5E53132248-AA...
- Seite 16 In diesem Kapitel finden Sie die Anschlussbelegung für das Modul. Informationen zum Verdrahten der BaseUnit finden Sie im Systemhandbuch Dezentrales Peri pheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). HINWEIS Die Lastgruppe des Moduls muss mit einer hellen BaseUnit beginnen. Beachten Sie dies auch bei der Projektierung.
- Seite 17 Anschließen 4.1 Anschlussbild Beschreibung Signal Klemme BaseUnit BU-Typ A0 Klemme Signal Beschreibung Masse Masse Masse Masse Versorgungsspannung Masse DC 24 V Einspeisung nur bei heller BaseUnit ACHTUNG Strombelastung von kombinierten Rückleitern Bei Anschluss im 2-Leiteranschluss darf die statische Strombelastung des kombinierten Rückleiters 2A pro Klemme nicht überschreiten.
- Seite 18 3-Leiteranschluss von Aktoren Sie können die Masse und FE auch über ein Potenzialverteilermodul (PotDis-Modul) oder AUX-Klemmen anschließen. Weitere Informationen zu den Potenzialverteilermodulen finden Sie im Gerätehandbuch BaseUnits (https://support.industry.siemens.com/cs/ww/de/view/59753521). HINWEIS Die verschiedenen Anschlussmöglichkeiten können Sie wahlweise für alle Kanäle nutzen und beliebig kombinieren.
- Seite 19 Anschließen 4.2 Prinzipschaltbild Prinzipschaltbild In diesem Kapitel finden Sie das Prinzipschaltbild des Moduls. Bild 4-1 Prinzipschaltbild Digitalausgabemodul DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0) Gerätehandbuch, 04/2024, A5E53132248-AA...
- Seite 20 Parameter/Adressraum Parameter Parameter für DQ 4x24VDC/2A ST Bei der Parametrierung des Moduls mit STEP 7 legen Sie die Eigenschaften des Moduls über verschiedene Parameter fest. Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Der Wirkungsbereich der einstellbaren Parameter ist abhängig von der Art der Projektierung.
- Seite 21 Parameter/Adressraum 5.1 Parameter Parameter Wertebereich Voreinstellung Umparame Wirkungsbereich mit Projektie trieren rungs-Software z. B. STEP 7 (TIA im RUN Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Kanal aktiviert • sperren freigeben Kanal Kanal • freigeben Verhalten bei CPU-STOP • abschalten abschalten Kanal Modul •...
- Seite 22 Legen Sie fest, auf welchem Steckplatz sich eine helle BaseUnit mit Einspeisung der Versorgungsspannung oder eine dunkle BaseUnit befindet (siehe Systemhandbuch Dezentra les Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293)). Alle weiteren Peripheriemodule dieser Potenzialgruppe stecken auf dunklen BaseUnits. Sie übernehmen die Potenziale der selbstaufbauenden Potenzialschienen P1, P2 und AUX vom linken Nachbarn.
- Seite 23 Anwenderprogramm vorgegebene Ausgangswert auch tatsächlich an der Klemme des Moduls ansteht (0 = Wert ist fehlerhaft). Weitere Informationen zur Auswertung des Wertstatus finden Sie im Systemhandbuch Dezen trales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Digitalausgabemodul DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0) Gerätehandbuch, 04/2024, A5E53132248-AA...
- Seite 24 Parameter/Adressraum 5.3 Adressraum Adressraum bei Konfiguration als 1 x 4-kanaliges DQ 4×24VDC/2A ST V1.0 Das folgende Bild zeigt die Belegung des Adressraums bei der Konfiguration als 1x4-kanaliges Modul ohne Wertstatus. "AB" steht für Ausgangsbyte. Bild 5-1 Adressraum bei Konfiguration als 1 x 4-kanaliges DQ 4×24VDC/2A ST V1.0 Adressraum bei Konfiguration als 1 x 4-kanaliges DQ 4×24VDC/2A ST V1.0, QI Das folgende Bild zeigt die Belegung des Adressraums bei der Konfiguration als 1x4-kanaliges Modul mit Wertstatus.
- Seite 25 Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des Moduls: ① DIAG (grün/rot) ② Kanalstatus (grün) ③ PWR (grün) Bild 6-1 LED-Anzeigen Bedeutung der LED-Anzeigen In den folgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 26).
- Seite 26 Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen LED Kanalstatus Tabelle 6-2 Statusanzeige der LED Kanalstatus LED Kanalstatus Bedeutung Kanal deaktiviert oder aktiviert und Prozesssignal = 0 Kanal aktiviert und Prozesssignal = 1 LED PWR Tabelle 6-3 Statusanzeige der LED PWR LED PWR Bedeutung Versorgungsspannung L+ fehlt Versorgungsspannung L+ vorhanden Alarme Das Digitalausgabemodul DQ 4×24VDC/2A ST unterstützt Diagnosealarme.
- Seite 27 Alarme/Diagnosemeldungen 6.3 Diagnosemeldungen HINWEIS Parallelschalten von 2 Ausgängen Beim Parallelschalten von 2 Ausgängen zur redundanten Ansteuerung einer Last sind die Kanaldiagnosen "Kurzschluss nach L+" und "Drahtbruch" zu deaktivieren, da sonst fehlerhafte Diagnosemeldungen auftreten können. Tabelle 6-4 Diagnosemeldungen, deren Bedeutung und Abhilfemaßnahmen Diagnosemeldung Fehlercode Bedeutung Abhilfe...
- Seite 28 Technische Daten Technische Daten Technische Daten des DQ 4×24VDC/2A ST Die folgende Tabelle zeigt die technischen Daten mit Stand des Ausgabedatums. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7132-6BD21-0BA0/td?dl=de). Artikelnummer 6ES7132-6BD21-0BA0 Allgemeine Informationen Produkttyp-Bezeichnung DQ 4x24VDC/2A ST...
- Seite 29 Technische Daten 7.1 Technische Daten Artikelnummer 6ES7132-6BD21-0BA0 Eingangsstrom Stromaufnahme, max. 20 mA; ohne Last Ausgangsspannung Nennwert (DC) 24 V Verlustleistung Verlustleistung, typ. 1 W Adressbereich Adressraum je Modul • Adressraum je Modul, max. 1 byte; + 1 byte für QI-Information Hardware-Ausbau ...
- Seite 30 Technische Daten 7.1 Technische Daten Artikelnummer 6ES7132-6BD21-0BA0 Ausgangsstrom • für Signal "1" Nennwert 2 A für Signal "1" zulässiger Bereich, max. 2 A • • für Signal "0" Reststrom, max. 0,1 mA Ausgangsverzögerung bei ohmscher Last • "0" nach "1", typ. 50 µs •...
- Seite 31 Technische Daten 7.1 Technische Daten Artikelnummer 6ES7132-6BD21-0BA0 • Drahtbruch Ja; modulweise • Kurzschluss nach M Ja; modulweise • Kurzschluss nach L+ Ja; modulweise • Sammelfehler Diagnoseanzeige LED • Überwachung der Versorgungsspannung Ja; grüne PWR-LED (PWR-LED) • Kanalstatusanzeige Ja; grüne LED für Kanaldiagnose Nein •...
- Seite 32 Technische Daten 7.1 Technische Daten Reststrom für Signalzustand "0" HINWEIS Reststrom für Signalzustand "0" Bedingt durch die Funktion Diagnose Drahtbruch fließt im Signalzustand "0" des Ausgangs ein geringer Reststrom, der evtl. zum Glimmen von Anzeigedioden führen kann. Dieser Reststrom ist unabhängig vom eingestellten Parameter Diagnose Drahtbruch. Deratingkurve Das folgende Bild zeigt das Laststrom-Derating bei waagerechter und senkrechter Einbaulage.
- Seite 33 Kanalstrom kleiner ist. Wenn Ihnen die Induktivität des Aktors unbekannt ist, gehen Sie von der maximalen Induktivität von 1,152 H für DC-13 Lasten (IEC 60947-5-1) aus. Bild 7-2 Maximale Schaltfrequenz Maßbild Siehe Gerätehandbuch ET 200SP BaseUnits (http://support.automation.siemens.com/WW/view/de/59753521) Digitalausgabemodul DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0) Gerätehandbuch, 04/2024, A5E53132248-AA...
- Seite 34 Parameterdatensatz Parametrierung und Aufbau Parameterdatensatz Der Datensatz des Moduls hat einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Mit dem Datensatz 128 können Sie in Ihrem Anwenderprogramm das Modul, unabhängig von Ihrer Programmierung, umparametrieren.
- Seite 35 Parameterdatensatz A.1 Parametrierung und Aufbau Parameterdatensatz Aufbau Datensatz 128 HINWEIS Der Kanal 0 beinhaltet die Freigabe der Diagnosen für das gesamte Modul. Bild A-1 Aufbau Datensatz 128 Kopfinformation Das folgende Bild zeigt Ihnen den Aufbau der Kopfinformation. Bild A-2 Kopfinformation Digitalausgabemodul DQ 4x24VDC/2A ST (6ES7132-6BD21-0BA0) Gerätehandbuch, 04/2024, A5E53132248-AA...
- Seite 36 Parameterdatensatz A.2 Fehlercodes Parameter Das folgende Bild zeigt Ihnen den Aufbau der Parameter für Kanal 0 bis 3. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Bild A-3 Aufbau Byte x bis x+1 für die Kanäle 0 bis 3 Fehlercodes Fehler bei Übertragung des Datensatzes Das Modul überprüft immer sämtliche Werte des übertragenen Datensatzes.
- Seite 37 Parameterdatensatz A.2 Fehlercodes Fehlercode im Parameter Bedeutung Abhilfe STATUS (hexadezimal) Byte 0 Byte 1 Byte 2 Byte 3 Baugruppe nicht erreichbar • Station überprüfen. • Das Modul richtig stecken. • Parameter des Bausteins WRREC über prüfen. Header-Fehler (Version oder festgelegte Bits Versionsnummer oder festgelegte Bits korri...
