Montaż skali wsuwanej

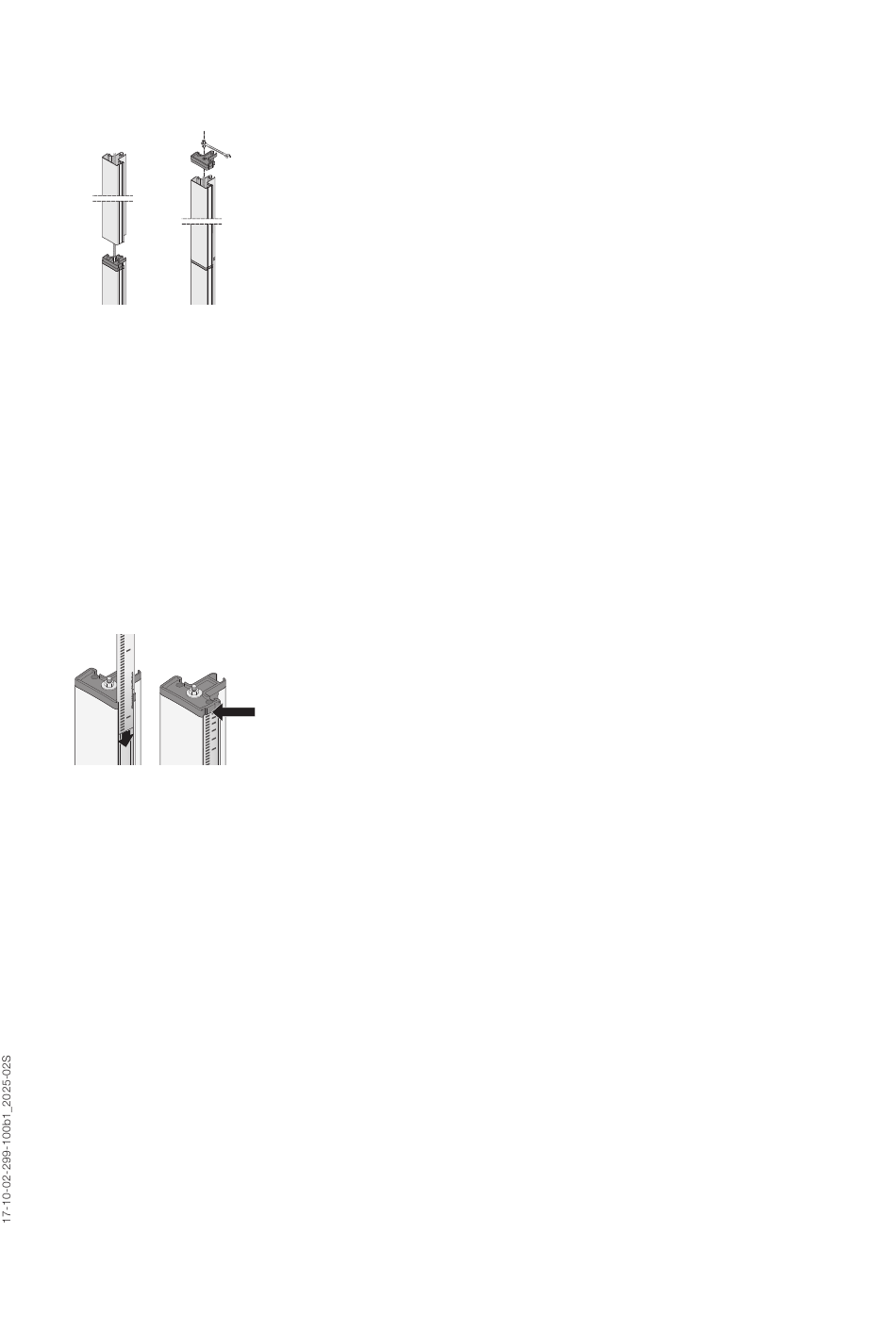

2. Wsunąć element kolumny przez pręt gwintowany i na łącznik kolumny drugiego ele-
mentu kolumny.
3. Założyć nakładkę zamykającą na trzeci element kolumny w taki sposób, aby pręt
gwintowany wystawał z otworu nakładki zamykającej.
4. Założyć podkładkę na wolny koniec pręta gwintowanego.
5. Założyć nakrętkę na wolny koniec pręta gwintowanego.
6. Dokręcić nakrętki (3 Nm).
UWAGA!
Uszkodzenie i wadliwe działanie urządzenia wskutek błędnego montażu
Jeżeli nakrętka nakładki zamykającej nie zostanie dostatecznie mocno dokręco-
na, elementy kolumny będą połączone za luźno. Urządzenie będzie niestabilne, a
wyniki pomiarów nieprawidłowe.
► Dokręcić nakrętkę podanym momentem dokręcającym, aby kolumny były
stabilnie osadzone jedna na drugiej, a między łącznikiem i trzecim elementem
kolumny nie powstała szczelina.
7. Założyć zaślepkę na nakrętkę.
UWAGA!
Wadliwe pomiary wskutek błędnego montażu
Jeśli skala wsuwana zostanie nieprawidłowo zamontowana, suwak z pozycjone-
rem głowy może wskazywać niepoprawne wartości pomiaru.
► Ustawić skalę wsuwaną tak, by nadruk był widoczny podczas wsuwania w
rowek.
► Ustawić skalę wsuwaną tak, by obszar zawierający numer artykułu utworzył
dolny koniec.
► Upewnić się, że skala wsuwana zablokowała się pod nakładką zamykającą.
► Wsunąć skalę wsuwaną w boczny rowek elementów kolumny, aż skala zablokuje się
pod nakładką zamykającą.
Uruchamianie urządzenia • 173
Polski
