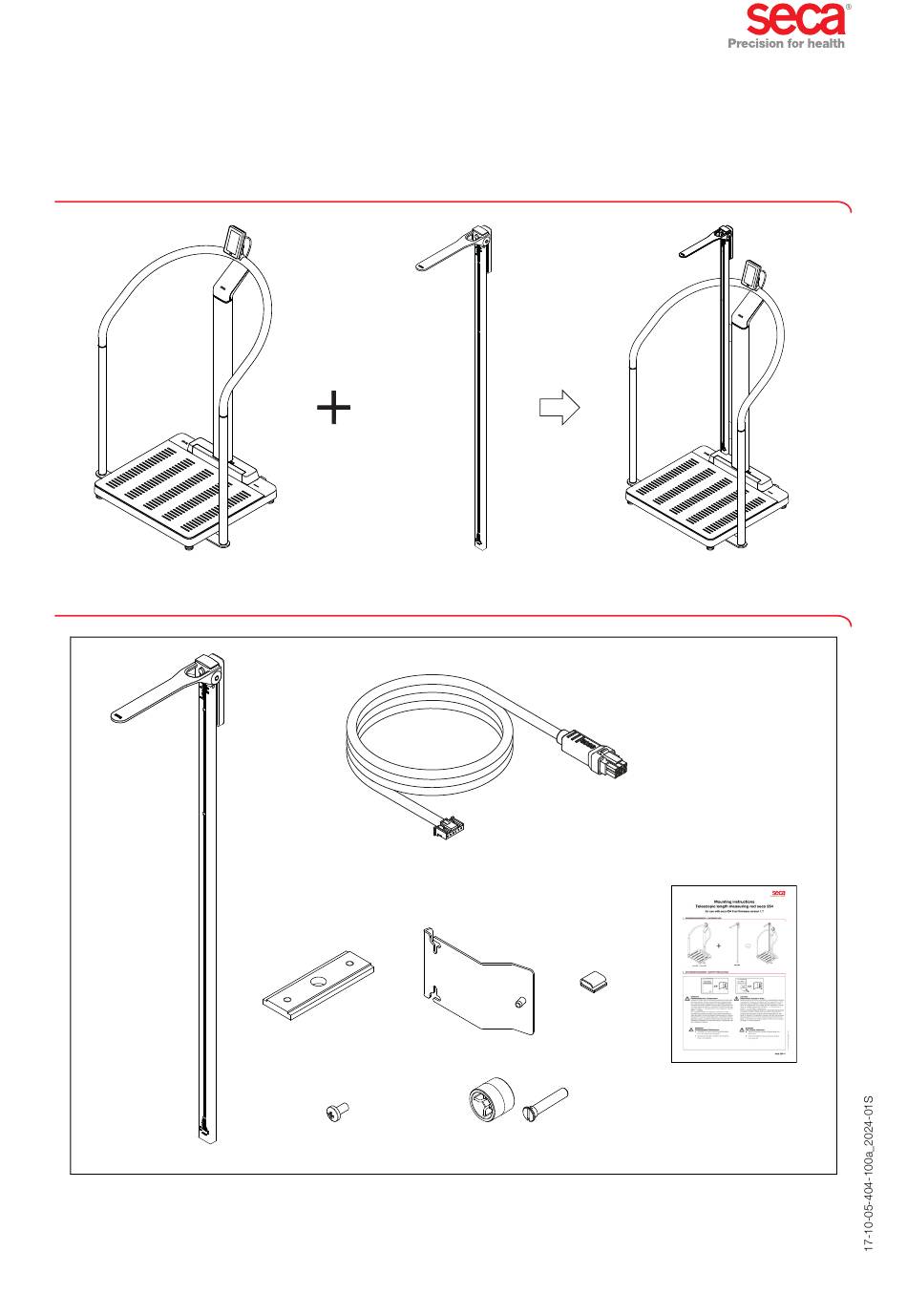

Mounting instructions Telescopic length measuring rod seca 254 for use with seca 654 from firmware version 1.7 1. VERWENDUNGSZWECK • INTENDED USE • DOMAINE D'UTILISATION • USO PREVISTO seca 254 seca 654 seca 455 2. LIEFERUMFANG • SCOPE OF DELIVERY • ÉLÉMENTS LIVRÉS • VOLUMENT DE SUMINISTRO...
Seite 2
également aux appareils supplémentaires recom- hayan sido recomendados por seca. Se hace constar que las leyes mandés. par seca. Il est à noter que la législation locale a priorité locales tienen preferencia frente a los citados requisitos normativos.
Seite 3
6. ABDECKUNG SÄULE ABNEHMEN • REMOVING COLUMN COVER • ENLEVER LE CACHE DE LA COLONNE • RETIRAR LA CUBIERTA DE LA COLUMNA 7. DISPLAYKABEL LÖSEN • REMOVING DISPLAY CABLE • DÉBRANCHER LE CÂBLE DE L’ÉCRAN • DESCONECTAR EL CABLE DEL VISOR seca 254 • 3...
Seite 4
8. NUTENSTEIN FÜR OBEREN HALTER EINSETZEN • INSERTING SLIDING BLOCK FOR UPPER BRACKET • INSÉRER UN ÉCROU EN T POUR LE SUPPORT SUPÉRIEUR • INSERTAR EL TACO GUIADO PARA EL SOPORTE SUPERIOR 9. OBEREN HALTER MONTIEREN • MOUNTING UPPER BRACKET • MONTER LE SUPPORT SUPÉRIEUR • MONTAR EL SOPORTE SUPERIOR PZ 2 To ol s...
Seite 5
13. LÄNGENMESSSTAB AN UNTEREN HALTER MONTIEREN • MOUNTING MEASURING ROD TO LOWER BRACKET • MONTER LA TOISE DE MESURE SUR LE SUPPORT INFÉRIEUR • MONTAR EL TALLÍMETRO EN EL SOPORTE INFERIOR Max. 8 mm x 1 mm PZ 2 To o ls 2 Nm 2 Nm seca 254 • 5...
Seite 6
14. KABELCLIP ANBRINGEN • PLACING CABLE CLIP • POSER LE COLLIER DE CÂBLES • COLOCAR EL CLIP PARA CABLES Press! 15. DISPLAYKABEL AN MESSSTAB ANSCHLIEßEN • CONNECTING DISPLAY CABLE TO MEASURING ROD • DRACCORDER LE CÂBLE D’ÉCRAN À LA TOISE • CONECTAR EL CABLE DEL VISOR AL TALLÍMETRO 16.
Seite 7
DE L'ÉLÉMENT DE LIAISON DU GARDE-CORPS • COLOCAR LA CUBIERTA DE LA CONEXIÓN DE BARANDILLA Click! 18. SÄULENABDECKUNG AUFSETZEN • PLACING COLUMN COVER • POSITIONNER LE CACHE DE LA COLONNE • COLOCAR LA CUBIERTA DE LA COLUMNA Click! Click! seca 254 • 7...
Seite 8
19. VOR INBETRIEBNAHME • PRIOR TO OPERATION • AVANT LA MISE EN SERVICE • ANTES DE LA PUESTA EN MARCHA Instructions for Use => seca 655/654 8 •...
