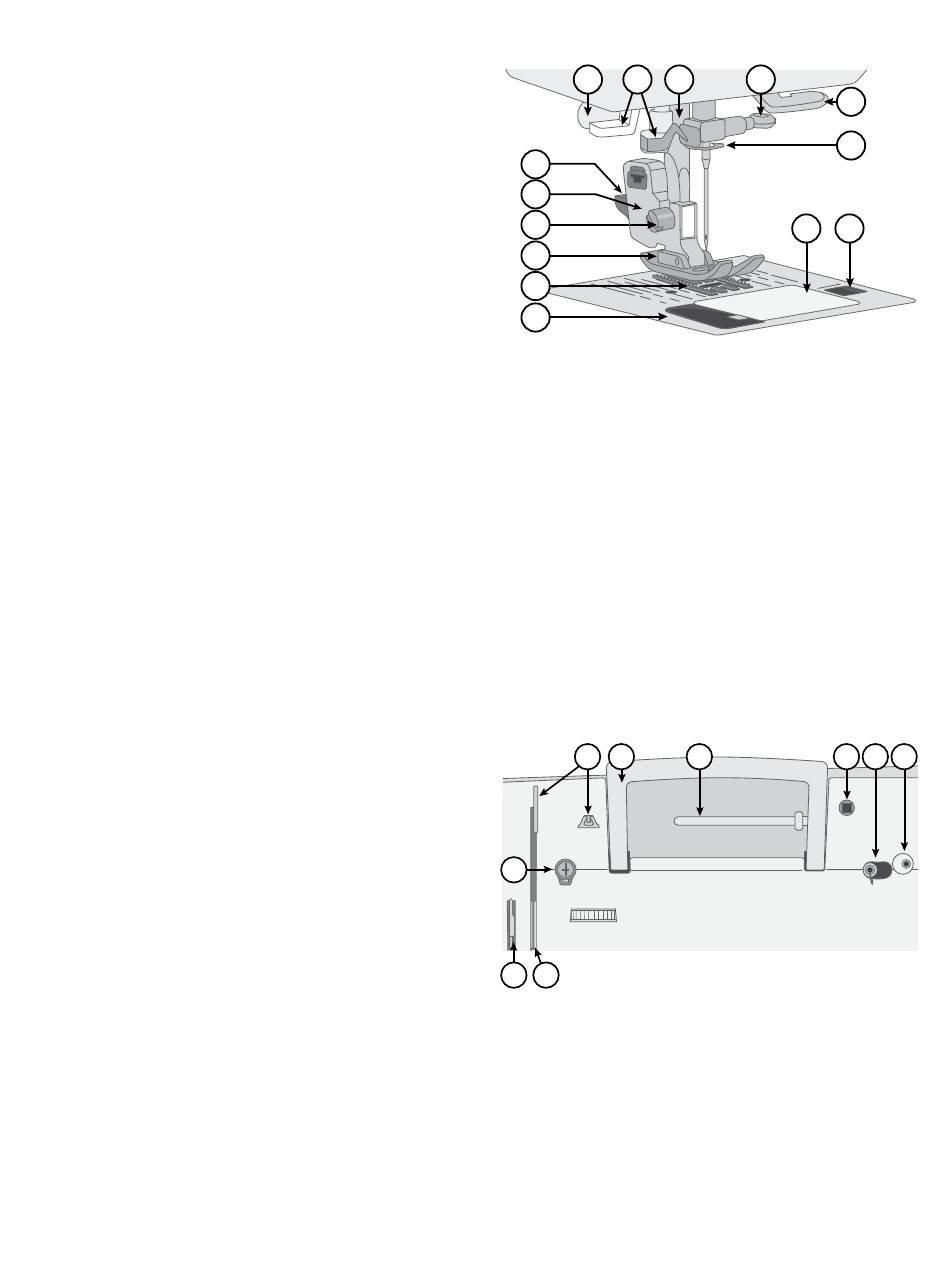

Übersicht Nadelbereich
1. Stichplatte – bietet um den Nähfuß herum eine 昀氀ache Un-
terlage zum Nähen. Führungslinien markieren verschiedene
Nahtzugaben zur Orientierungshilfe beim Nähen.
2. Transporteur – transportiert den Sto昀昀 beim Nähen unter dem
Nähfuß.
3. Nähfuß – drückt den Sto昀昀 gegen den Transporteur und trans-
portiert ihn so beim Nähen.
4. Nähfußhalterschraube – durch Lösen der Schraube lässt
sich der Nähfußhalter entfernen.
5. Nähfußhalter – hält den Nähfuß an seinem Platz.
6. Nähfußlösetaste – beim Betätigen dieser Taste wird der Näh-
fuß vom Halter gelöst.
7. Knop昀氀ochhebel – zum Nähen von Knop昀氀öchern.
8. Integrierter Nadeleinfädler – zum schnellen und einfachen
Einfädeln der Nadel.
9. Nähfußstange – hieran ist der Nähfußhalter befestigt.
10. Nadelhalterschraube– sichert die Nadel.
11. Fadenführung – unterstützt das korrekte Abrollen des Fadens
beim Nähen.
12. Oberfadenführung – unterstützt das korrekte Abrollen des
Fadens beim Nähen.
13. Spulenabdeckung – schützt die Spule beim Nähen.
14. Entriegelungsknopf für die Spulenabdeckung – durch
Drücken ö昀昀net sich die Spulenabdeckung.

Maschinenoberseite

1. Spannungsscheibe Spulen
2. Fadenführungen
3. Gri昀昀
4. Garnrollenstift
5. Bohrung für zusätzlichen Garnrollenstift
6. Spuler
7. Spulenstopper
8. Fadenspannungsscheiben
9. Fadengeber
2 – E inleitung
Deutsch
7 8 9
6
5
4
3
2
1
2 3
1
9 8
10
11
12
13 14
4 5 6 7
