5.
AUSFÜHRUNG

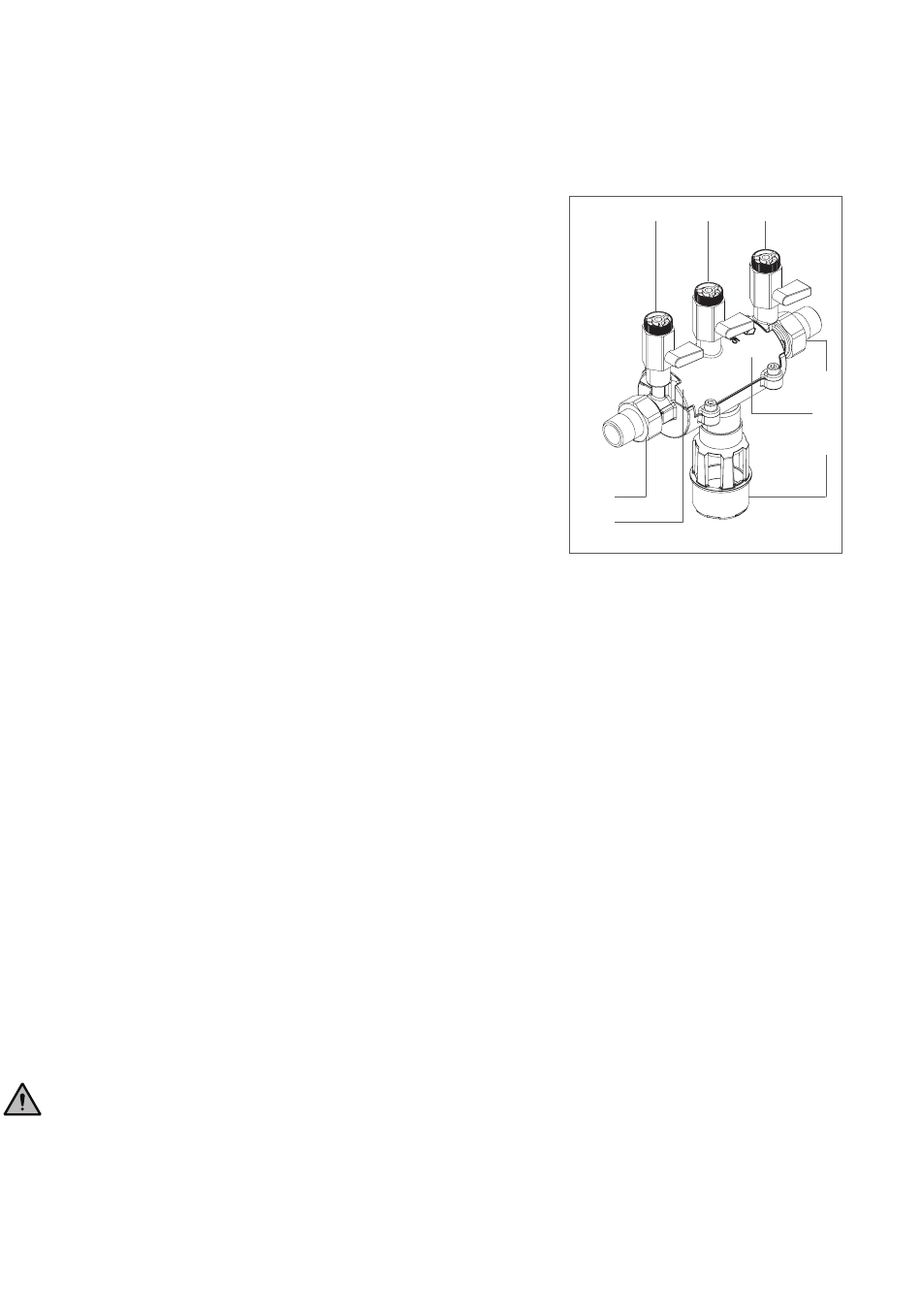

(Abb. 5.1)
/ Vordruckzone [a] —
Prüfventil zum Anschluss eines Differenzdruckmanometers,
Manometerstopfen G 1/4"
/ Mitteldruckzone [b] —
Prüfventil zum Anschluss eines Differenzdruckmanometers,
Manometerstopfen G 1/4"
/ Hinterdruckzone [c] —
Prüfventil zum Anschluss eines Differenzdruckmanometers,
Manometerstopfen G 1/4"
/ Ablauftrichter [d]
/ Anschlussverschraubungen [e]
/ Integrierter Schmutzfänger 0,4mm [f]
/ Systemtrennerpatrone [g]
6.

FUNKTIONSBESCHREIBUNG

Der STREAM Systemtrenner BA für Rohreinbau beinhaltet alle in der DIN EN 1717 festgelegten Be-
standteile und ist als 3-Kammer-System mit kontrollierbarer Vordruck-, Mitteldruck- und Hinterdruck-
zone ausgeführt. Jede Druckzone ist mit einem Kugelhahn versehen, der eine Kontrolle der jeweiligen
Zone und die der Dichtheit der Sicherungseinrichtung durch Druckmessung ermöglicht.
Wenn keine Wasserentnahme erfolgt, sind der ein- und ausgangsseitige RV und das Ablassventil
geschlossen. Bei Rücksaugung fällt der eingangsseitige Druck ab.
Das Ablassventil des STREAM Systemtrenners BA für Rohreinbau öffnet spätestens, wenn der Diffe-
renzdruck zwischen Vor- und Mitteldruckkammer 0,14 bar beträgt.
7.

EINBAU

/ Rohrleitungen duchspülen
/ Vor und hinter der Armatur müssen bauseitig Absperrungen für Wartungsarbeiten vorhanden sein
/ Einbauort: Zugänglichkeit für Wartung und Inspektion beachten!
/ Einbaulage: Ablauftrichter senkrecht nach unten
/ Flussrichtung beachten (Pfeil auf dem Gehäuse)
/ Kapazität der Ablaufleitung muss ausreichend dimensioniert sein
/ Empfehlung für dauerhafte Funktionsgewährleistung: Der Armatur einen Trinkwasserfilter nach
DIN EN 13443-1 vorschalten
/ Nach dem Einbau an allen drei Prüfventilen (Abb. 5.1 [a], [b] und [c]) entlüften
/ Zum Anschluss des Ablauftrichters (Abb. 5.1 [d]) an das Abwassersystem ist die Norm
DIN EN 12056 zu beachten
[a] [b] [c]
[e]
[f]
Abb. 5.1
[e]
[g]
[d]
