Austausch Systemtrenner; Technische Daten - Conel Stream Montage- Und Bedienanleitung

6
9.

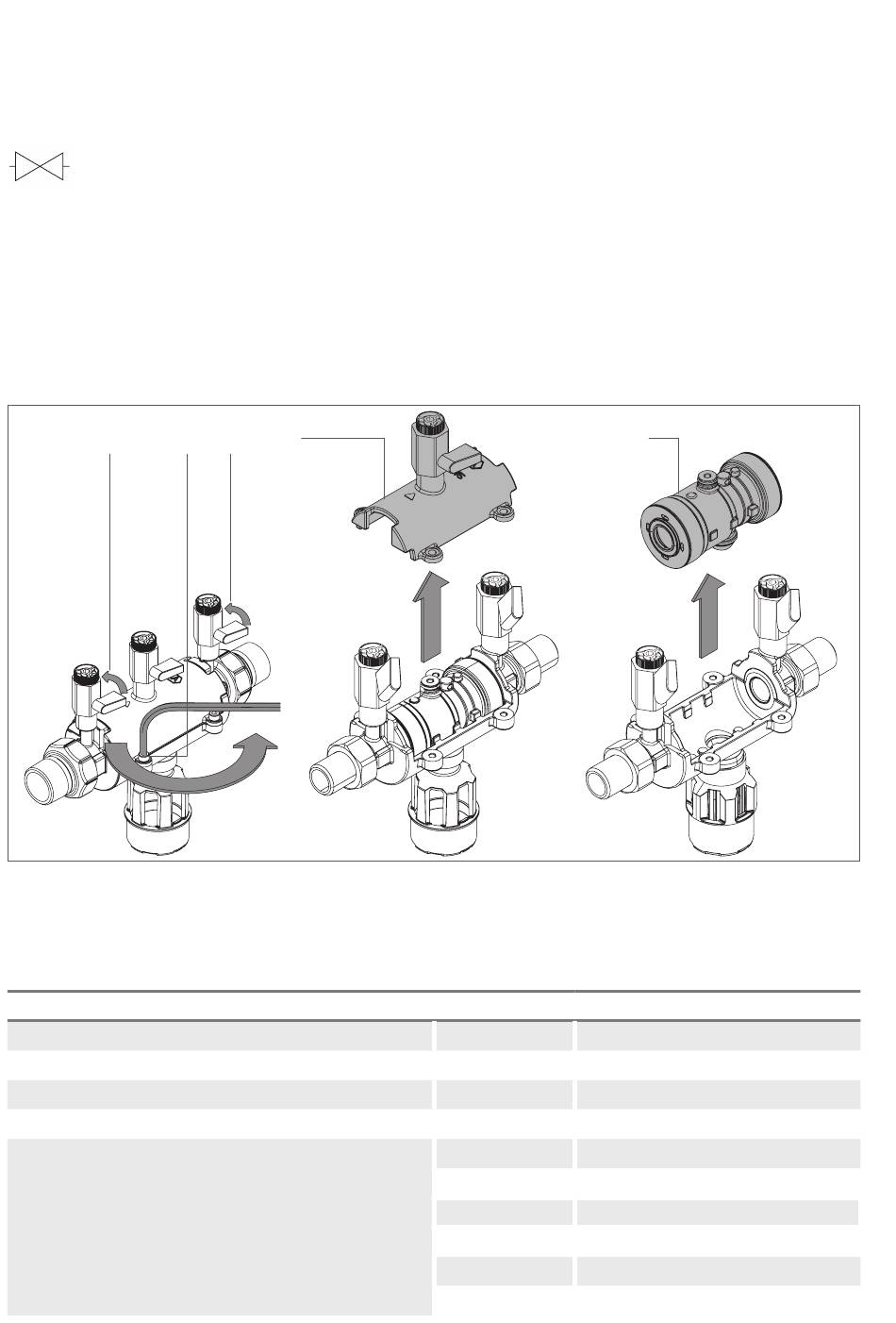

AUSTAUSCH SYSTEMTRENNER

/ Schließen der eingangs- und ausgangsseitigen Absperrung
/ Öffnen der Prüfventile [a] und [c] zur Erleichterung der Demontage
(Abb. 9.1)
/ Entfernen der vier ISK-Schrauben des Gehäuses [d]
/ Entfernen des Deckels [b]
(Abb. 9.2)
/ Entfernen der defekten Systemtrennerpatrone [e] und Ersetzen durch eine — der
(Abb. 9.3)
Nennweite entsprechenden — STREAM BA-Patrone (hierzu Kapitel 12)
/ Einbau erfolgt in umgekehrter Reihenfolge
/ Öffnen der eingangs- und ausgangsseitigen Absperrung
[a]
Abb. 9.1
10.

TECHNISCHE DATEN

Technische Daten
Medium: Trinkwasser
Betriebsdruck min.
Betriebsdruck max.
Betriebstemperatur max.
Durchflussleistung Δp 1,5 bar n. DIN EN 12729
[d] [c] [b]
Abb. 9.2 Abb. 9.3
Nennweite
2,0
10,0
65,0
DN 15 3,8
DN 20 8,4
DN 25 8,6
DN 32 13,0
DN 40 20,3
DN 50 31,8
[e]
bar
bar
°C
m³/h
m³/h
m³/h
m³/h
m³/h
m³/h
