Conel CLEAR PRO FILL Bedienungsanleitung Seite 2

2
1.
VERWENDUNGSBEREICH
Die CONEL Füllstation CLEAR PRO FILL All-in-One dient als Basis für nachfüllbare Kartuschen. Sie
liefert wahlweise enthärtetes, vollentsalztes oder vollentsalztes Wasser mit pH-Wert-Stabilisierung für
die Heizung nach VDI-Richtlinie 2035 Blatt 1 und schützt Heizungsanlagen vor Kalkablagerungen.
Die Füllstation dient auch zur Automatisierung des Füllvorgangs bei Warmwasserheizungsanlagen
und füllt die Heizungsanlage nach mehreren inviduell einstellbaren Kriterien wie dem Solldruck, einer
Leitwert-Obergrenze, einer maximalen Füllmenge oder einer maximalen Fülldauer.
Der eingebaute Systemtrenner BA nach DIN EN 1717 verhindert ein Rückfließen des Heizungswas-
sers in die Trinkwasserleitung. In dieser Kombination ist der direkte Festanschluss von Trinkwasser
an die Heizungsanlage nach DIN EN 1717 zugelassen. Der integrierte Druckminderer sorgt für den
korrekten und konstanten Druck der Anlage.
2.
AUSFÜHRUNG
Die CONEL Füllstation CLEAR PRO FILL All-in-One beinhaltet eine digitale Steuerung, die Multi-
Control, mit integrierter Leitfähigkeitsmessung, eine ein- und ausgangsseitige manuelle Absperrung,
einen Entnahmestutzen für Weichwasser, einen Druckminderer, Prüfvorrichtungen zur Kontrolle des
Systemtrenners BA, Drucksensoren, einen Titriertest und eine Wandhalterung zur Montage. Zusätzlich
kann das Display der Multi-Control digital über die Steuerung in 90°-Schritten gedreht werden.
Passend zur CLEAR PRO FILL All-in-One müssen einmalig die bereits gefüllten Kartuschen bestellt
werden. Die CLEAR PRO FILL Kartuschen sind lieferbar als 2,5, 4 und 7 Liter Varianten für die Enthär-
tung (HWE), die Entsalzung (HVE) und als Kartuschen für die Entsalzung mit pH-Wert-Stabilisierung
(HVE+). Sobald die Kartuschen verbraucht sind, können Sie mit dem entsprechenden Granulat nach-
gefüllt werden.
Der eingebaute Druckminderer gewährleistet einen konstanten eingestellten Ausgangsdruck, damit
die Heizungsanlage während des Füllvorganges vor ungewolltem Überdruck geschützt wird. Gehäuse
aus Pressmessing. Innenteile und Ablauftrichter aus hochwertigem Kunststoff und NBR.
Die vom Trinkwasser berührten Kunststoffteile und Elastomereentsprechen der KTW-Leitlinie des
Umweltbundesamtes.
3.
MONTAGE
Montieren Sie die mitgelieferte Wandhalterung an der Wand.

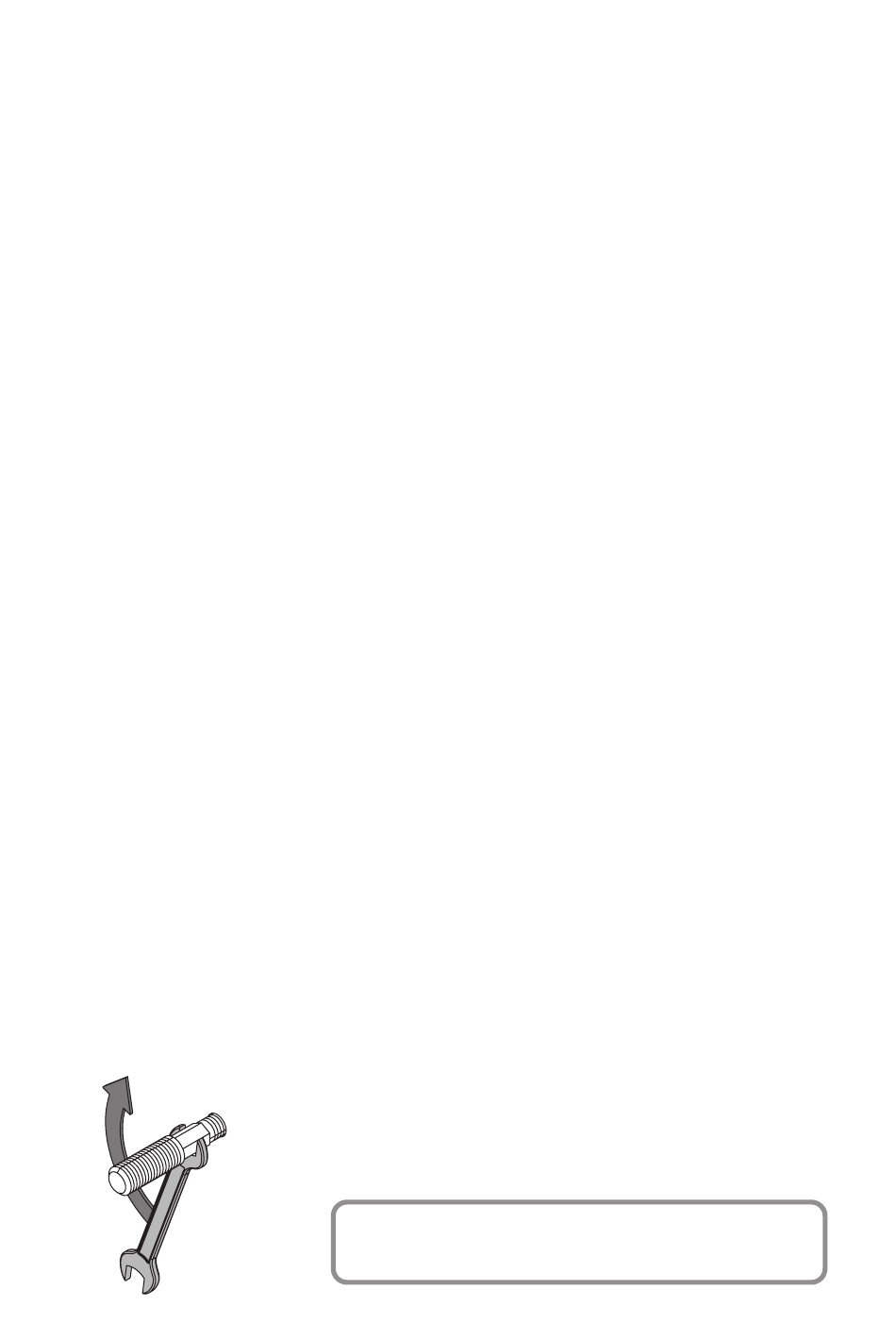

Abb. 1
Zeichnen Sie die zwei Bohrlöcher an (Abstand 125 mm), bohren
Sie entsprechend zwei Löcher (10 mm-Bohrer), bringen Sie die
beiden mitgelieferten Dübel ein und schrauben Sie die beiden
Stockschrauben fest (Abb. 1).
Achten Sie darauf, die Füllstation CLEAR PRO FILL in
Flussrichtung zu montieren!
