WARTUNG

Für den STREAM Systemtrenner BA für Rohreinbau besteht die Pflicht zur regelmäßigen
Wartung, dementsprechend sind Wartungsverträge zwischen Betreiber und Installateur sinnvoll.
Fristgerechte Wartungsintervalle nach DIN EN 806-5 (hierzu Kap. 3 Anforderungen):
Nach 6 Monaten, danach periodisch — je nach Betriebsbedingungen — spätestens alle 12 Monate
Die in jeder Druckzone enthaltenen Kugelhahnstutzen (Abb. 5.1 / Abb. 5.2; [a], [b] und [c]) dienen der
Funktionsprüfung der Armaturen mit einem entsprechenden Druckmessgerät.
Die Armatur muss vor dem Öffnen unbedingt drucklos gemacht werden!
8.1 Überprüfung der Trennfunktion
des Entlastungsventils und des RV2
(Abb. 8.1)
/ Schließen der Absperrungen [d] und [e]
/ Manometerstopfen von den Prüf-
ventilen Vordruckzone [a] und Mittel
druckzone [b] entfernen (ISK-Schlüssel 5)
/ Prüfventile [a] und [b] öffnen,
um die Armatur drucklos zu machen
/ Messgerät [f] an beiden Prüfventilen
montieren
/ Absperrungen [d] und [e] öffnen
/ Armatur über die beiden Nadelventile am
Messgerät [f] entlüften, Wasser zapfen
/ Schließen der Nadelventile und der Ab-
sperrungen [d] und [e]
/ Über das Nadelventil der Vordruckzone
langsam den Druck ablassen und den
Ablauftrichter [g]beobachten:
Beim ersten Tropfen aus dem Ablauftrichter [g] muss: Differenzdruck > 0,14 bar
/ wenn dies nicht gegeben ist, liegt eine Verschmutzung / ein technischer Defekt vor
Überprüfung des RV2 (Rückflussverhinderer2):
/ Nadelventil der Vordruckzone komplett öffnen
/ Mitteldruckkammer entlasten, bis diese vollständig entleert ist
/ Ausgangseitige Absperrung [e] öffnen. Wenn Wasser aus dem Ablauftrichter [g] tropft, liegt eine
Verschmutzung / ein technischer Defekt des RV2 vor
/ beide Prüfventile [a] und [b]schließen, Messgerät [f] entfernen,
Manometerstopfen auf die Prüfventile [a] und [b] montieren,
Aperrungen eingangsseitig [d] und ausgangsseitig [e] öffnen
[d] [a] [f]
[g]

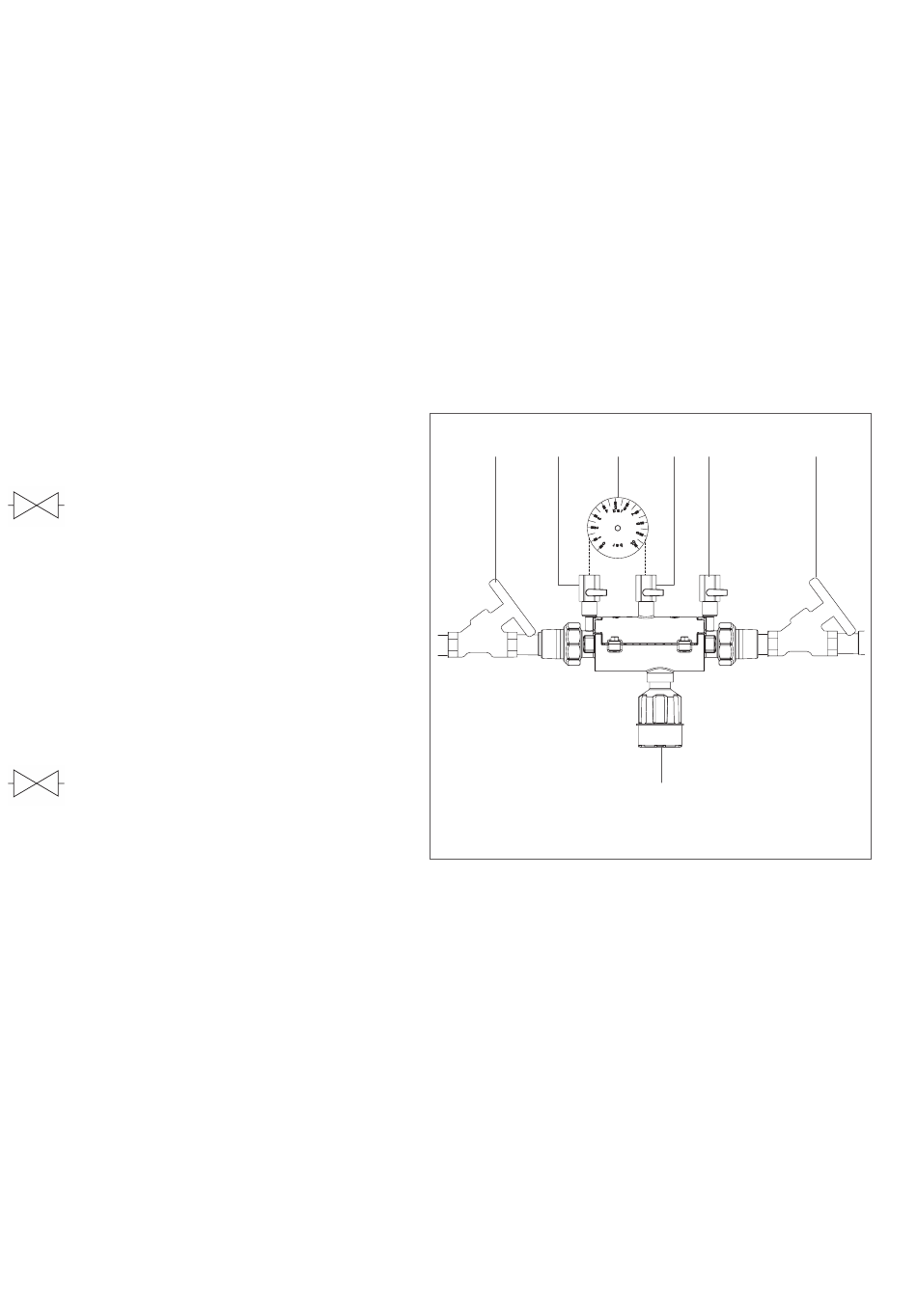

Abb. 8.1
[b] [c] [e]
