Installation des REMOCON NET MINI an der Wand

Installation des REMOCON NET MINI am Brennwertkessel

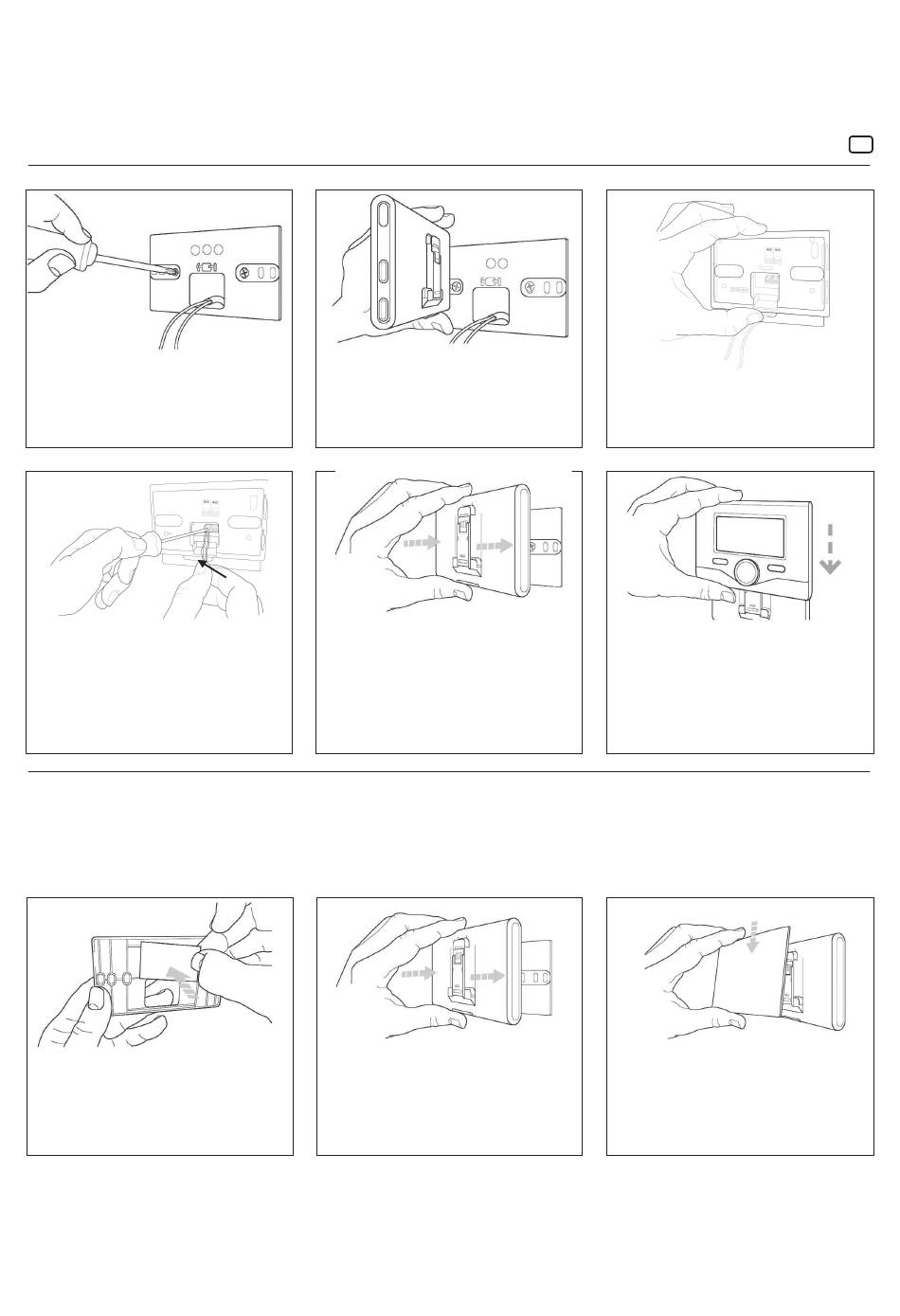

Abb. 1
Befestigen Sie die Stützplatte mit den
mitgelieferten Schrauben.
Abb. 4
Verbinden Sie das Adernpaar des Steckers
BUS BridgeNET auf der Heizplatine mit dem
Anschluss BUS BridgeNet des REMOCON
NET MINI (unter Beachtung der Polarität B mit
B und T mit T)*.
* Um die Verbindung der Kabel zu ver-
einfachen, kann die Kunststoffzunge entfernt
werden, wie in der Abbildung dargestellt.
ACHTUNG!
Bevor Sie das doppelseitige
Klebeband verwenden, sollten Sie
die Oberfläche gründlich mit
Lösungsmittel reinigen und gut
abtrocknen.
Abb. 1b
Bringen Sie das doppelseitige Klebeband auf
der Rückseite der Stützplatte an, entfernen
Sie die Schutzfolie und befestigen Sie es auf
der Abdeckung des Brennwertkessels;
Abb. 2
Drehen Sie das REMOCON NET MINI.
*
Abb.5
Nehmen Sie das REMOCON NET MINI aus
der provisorischen Position (Abb. 2) und
befestigen Sie das Gateway an der Platte,
indem Sie auf die Seiten drücken, bis das
Einrasten der vier gleichen Seitenhaken nicht
mehr zu spüren ist.
Abb. 5b
Befestigen Sie das Gateway auf der Platte,
indem Sie auf die Seiten drücken;
Abb.3
Befestigen Sie provisorisch das REMOCON
NET MINI an der Platte mithilfe der
entsprechenden Haken.
Abb. 6 (optional)
Legen Sie das REMOCON PLUS auf die
Basis und drücken Sie ihn vorsichtig hinunter.
Abb. 6b
Setzen Sie die Abdeckung auf, indem Sie sie
vorsichtig andrücken.
