Vægmonteret installation af REMOCON NET MINI
Installation af REMOCON NET MINI på fyret

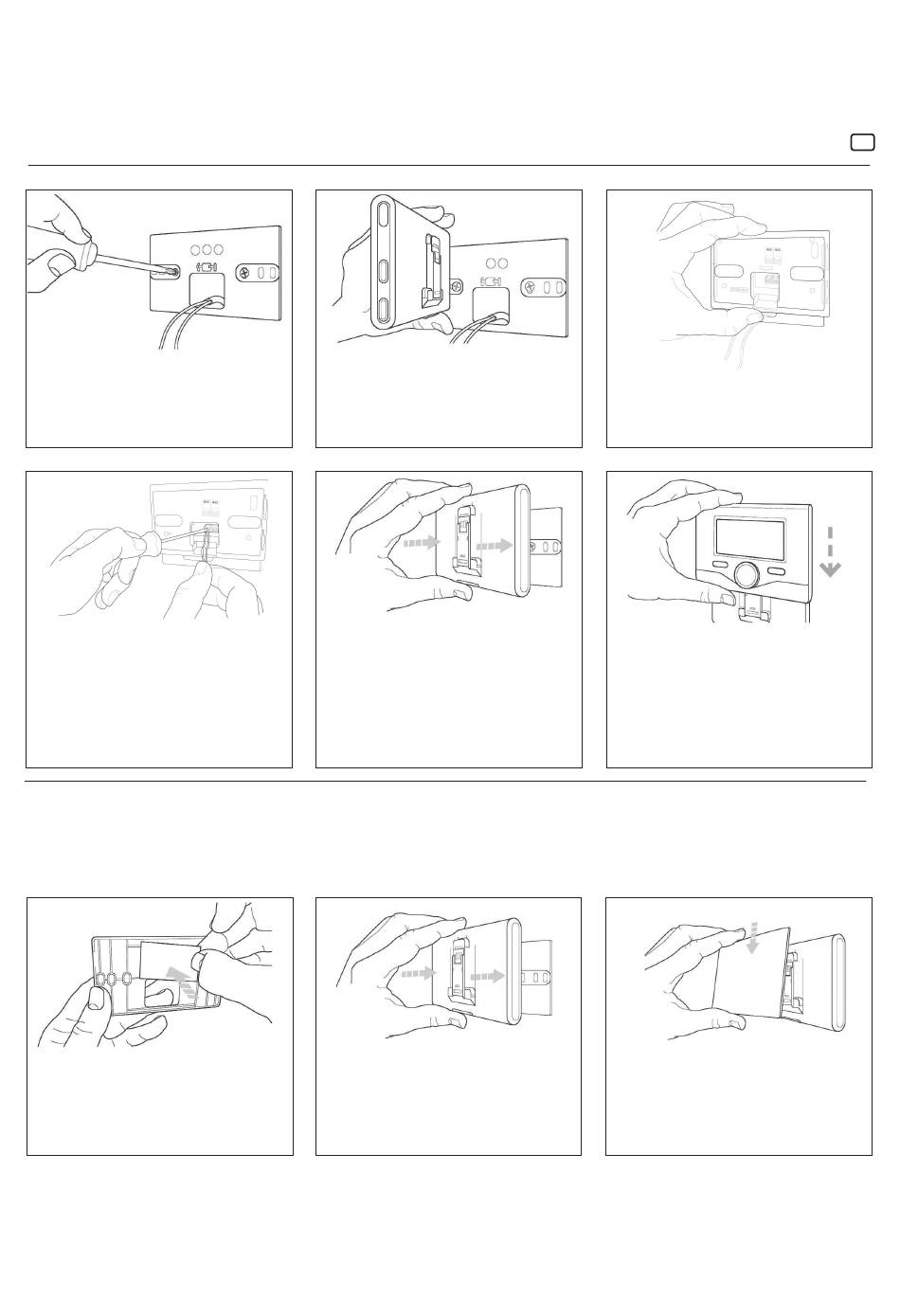

Fig. 1
Monter holdepladen på væggen med de
medfølgende skruer.
Fig. 4
Forbind ledningsparret fra konnektoren på
BUS BridgeNet-kortet på fyret til BUS
BridgeNet på REMOCON NET MINI-
konnektoren (overhold polariteten B med B og
T med T)*.
* plastikfanen kan fjernes for at lette
tilslutningen af ledningerne, sådan som vist i
figuren.
OBS!
Rens overfladen hvor den
dobbeltklæbende tape skal placeres
grundigt med opløsningsmiddel, og
lad den tørre inden tapen påføres.
Fig. 1b
Sæt den dobbeltklæbende tape bag
holdepladen, fjern den beskyttende film og
gør den fast på fyrets metalplade.
Fig. 2
Vend REMOCON NET MINI.
*
Fig. 5
Fjern REMOCON NET MINI fra den
midlertidige placering (fig. 2), og gør den fast
til pladen ved at trykke langs de to sider,
indstil de fire små sidekroge udsender et klik.
Fig. 5b
Sæt enheden fast på pladen ved at trykke
langs siderne.
57
Fig. 3
Sæt
samtidig REMOCON NET MINI fast på
holdepladen ved hjælp af krogene.
Fig.6 (valgfri)
Placer REMOCON PLUS på basen ved at
skubbe den forsigtigt ned.
Fig. 6b
Sæt dækslet på ved at trykke det forsigtigt på
plads.
