Instalarea Remocon Net Mini Pe Perete; Instalarea Remocon Net Mini Pe Centrală - Elco Remocon Net Mini Installations- Und Benutzerhandbuch

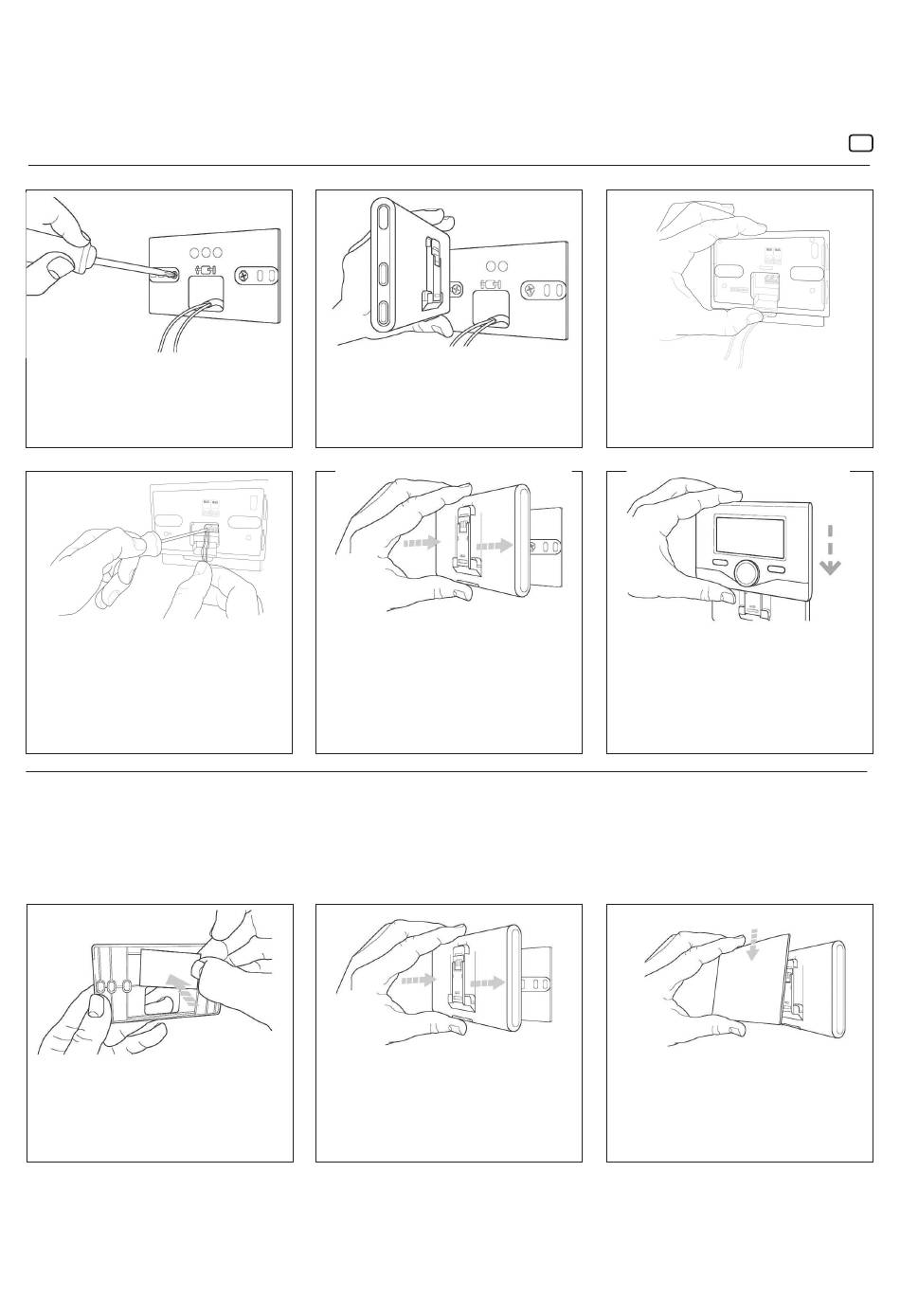

Instalarea pe perete a REMOCON NET MINI
Instalarea REMOCON NET MINI pe centrală
Fig. 1
Fixați placa de susținere pe perete cu ajutorul
șuruburilor furnizate
Fig. 4
Conectați perechea de cabluri de la BUS
BridgeNET de pe placa de circuit a centralei la
conectorul BUS BridgeNET de pe REMOCON
NET MINI (respectând polaritățile B la B și T la
T) *
* pentru a facilita conectarea cablului, clema
de plastic poate fi îndepărtată așa cum se
arată în diagramă.
ATENȚIE!
Înainte de a aplica bandă dublu
adezivă, trebuie să curățați bine
suprafața cu solvent și să o uscați
temeinic.
Fig. 1b
Aplicați banda dublă adezivă pe spatele plăcii
suport, îndepărtați folia de protecție și fixați-l
pe carcasa centralei;
Fig. 2
Rotiți REMOCON NET MINI.
*
Fig. 5
Scoateți REMOCON NET MINI din poziția
sa temporară (fig.2) și fixați-l pe placă,
aplicând presiune pe părțile laterale până
când cele patru cârlige laterale mici se
fixează.
Fig. 5b
Fixați-l pe placă aplicând presiune de-a
lungul laturilor;
67
Fig. 3
Fixați temporar REMOCON NET MINI pe
placă folosind cârligele dedicate.
Fig. 6 (Optional)
Poziționați REMOCON PLUS pe bază,
împingându-l ușor în jos.
Fig. 6b
Aplicați capacul, apăsând ușor.
ro
