Installation des REMOCON NET B mittels Versorgungskabel G+

Installation des REMOCON NET B mittels externem Netzteil

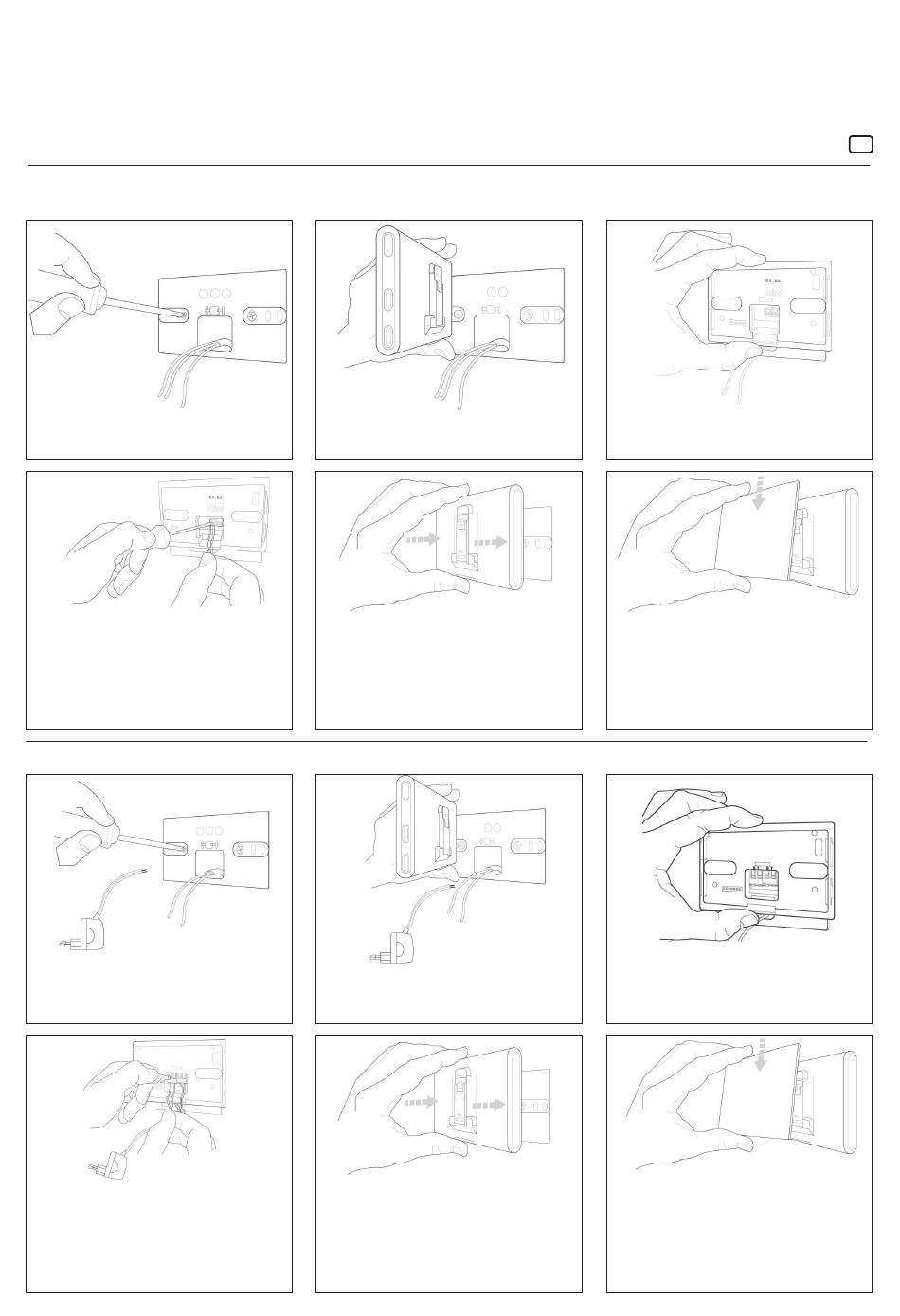

Installation des REMOCON NET B mittels Versorgungskabel G+
Abb. 1
Befestigen Sie die Stützplatte mit den
mitgelieferten Schrauben.
Abb. 4
Das Drähtepaar BSB BUS unter
Berücksichtigung der CL+ und CL- Pole
mit dem Eingang BSB verbinden. Das Kabel
G+ mit dem Eingang SUPPLY verbinden
(Polarität unwichtig).
Installation des REMOCON NET B mittels externem Netzteil
Abb. 1
Befestigen Sie die Stützplatte mit den
mitgelieferten Schrauben.
Abb. 4
Das Drähtepaar BSB BUS unter
Berücksichtigung der CL+ und CL- Pole
mit dem Eingang BSB verbinden. Das
Drähtepaar des Netzteils mit dem Eingang
SUPPLY verbinden (Polarität unwichtig).
Abb. 2
Drehen Sie das REMOCON NET B.
Abb. 5
Nehmen Sie das REMOCON NET B aus
der provisorischen Position (Abb. 2) und
befestigen Sie den REMOCON NET B an der
Platte, indem Sie auf die Seiten drücken, bis
das Einrasten der vier gleichen Seitenhaken
nicht mehr zu spüren ist.
Abb. 2
Drehen Sie das REMOCON NET B.
Abb. 5
Nehmen Sie den REMOCON NET B aus
der provisorischen Position (Abb. 2) und
befestigen Sie ihn an der Platte, indem Sie
auf die Seiten drücken, bis das Einrasten der
vier gleichen Seitenhaken nicht mehr zu
spüren ist.
6
Abb. 3
Befestigen Sie provisorisch das REMOCON
NET B an der Platte mithilfe der
entsprechenden Haken.
Abb. 6
Das Cover aufsetzen und es vorsichtig nach
unten schieben.
Abb. 3
Befestigen Sie provisorisch das REMOCON
NET B an der Platte mithilfe der
entsprechenden Haken.
Abb. 6
Die Abdeckung aufsetzen und es vorsichtig
nach unten schieben.
Das externe Netzteil an die Steckdose
anschließen.
