Installatie REMOCON NET B met G+-voedingskabel

Installatie REMOCON NET B met externe voeding

Installatie REMOCON NET B met G+-voedingskabel

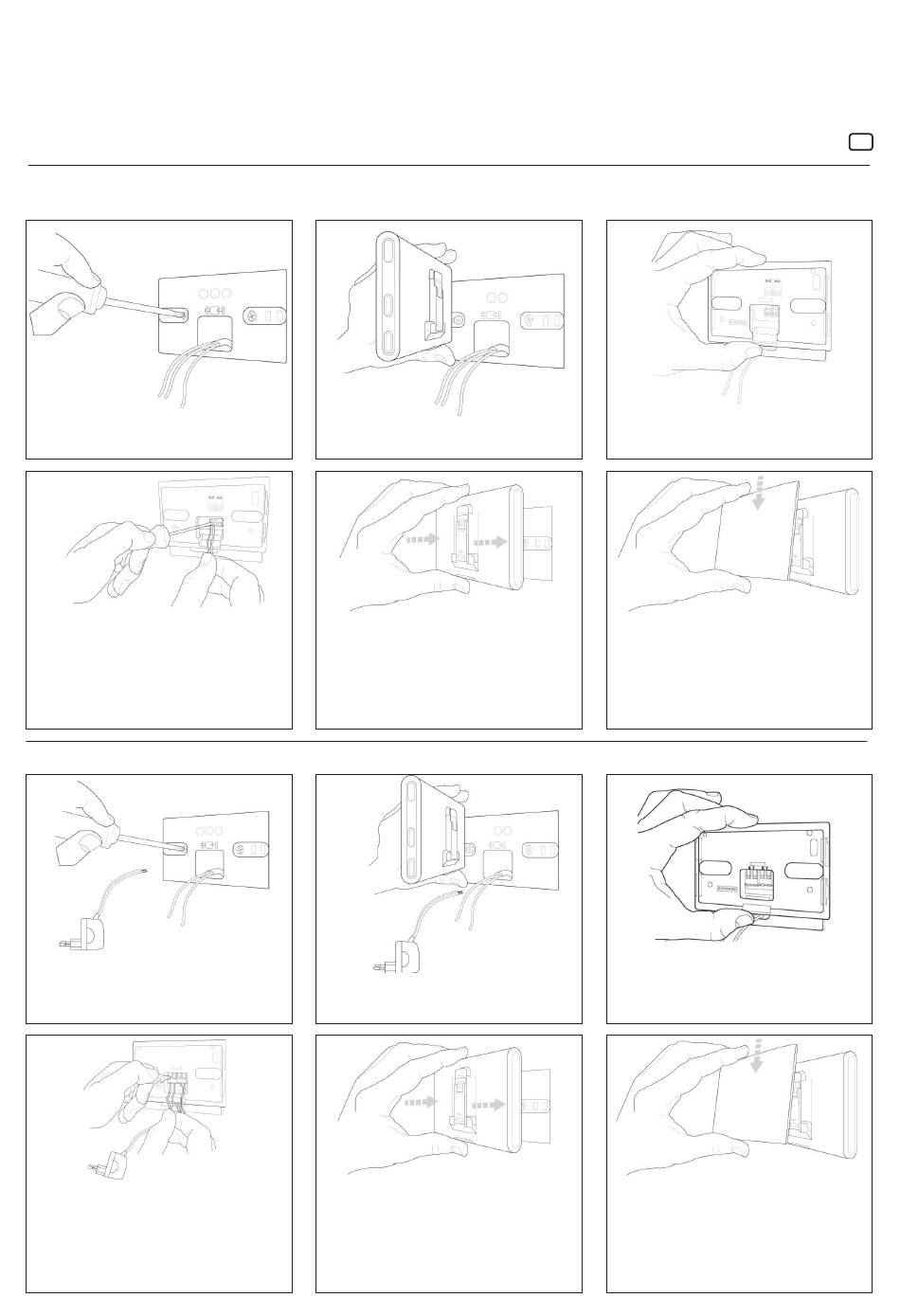

Afb. 1
Bevestig de steunplaat aan de muur met
behulp van de meegeleverde schroeven.
Afb. 4
Sluit het paar BSB BUS-draden aan op de
ingang genaamd BSB met inachtneming van
de polariteit´(CL+ en CL-). Sluit de G+-kabel
aan op de ingang genaamd SUPPLY (polariteit
niet belangrijk).
Installatie REMOCON NET B met externe voeding
Afb. 1
Bevestig de steunplaat aan de muur met
behulp van de meegeleverde schroeven.
Afb. 4
Sluit het paar BSB BUS-draden aan op de
ingang genaamd BSB met inachtneming van
de polariteit´(CL+ en CL-). Sluit het
dradenpaar van de voeding aan op de ingang
genaamd SUPPLY (polariteit niet belangrijk).
Afb. 2
Draai de REMOCON NET B.
Afb. 5
Verwijder de REMOCON NET B van zijn
tijdelijke positie (afb. 2) en bevestig hem op
de plaat door op de zijkanten te drukken
totdat u de vier kleine haken opzij hoort
vastklikken.
Afb. 2
Draai de REMOCON NET B.
Afb. 5
Verwijder de REMOCON NET B van zijn
tijdelijke positie (afb. 2) en bevestig hem op
de plaat door op de zijkanten te drukken
totdat u de vier kleine haken opzij hoort
vastklikken.
36
Afb.
Bevestig de REMOCON NET B tijdelijk aan
de plaat met behulp van de daartoe
voorziene haken.
Afb. 6
Plaats de afdekplaat door ze voorzichtig naar
beneden te duwen.
Afb. 3
Bevestig de REMOCON NET B tijdelijk aan
de plaat met behulp van de daartoe
voorziene haken.
Afb. 6
Plaats de afdekplaat door ze voorzichtig
naar beneden te duwen.
Sluit de externe voeding aan op het
stopcontact.
