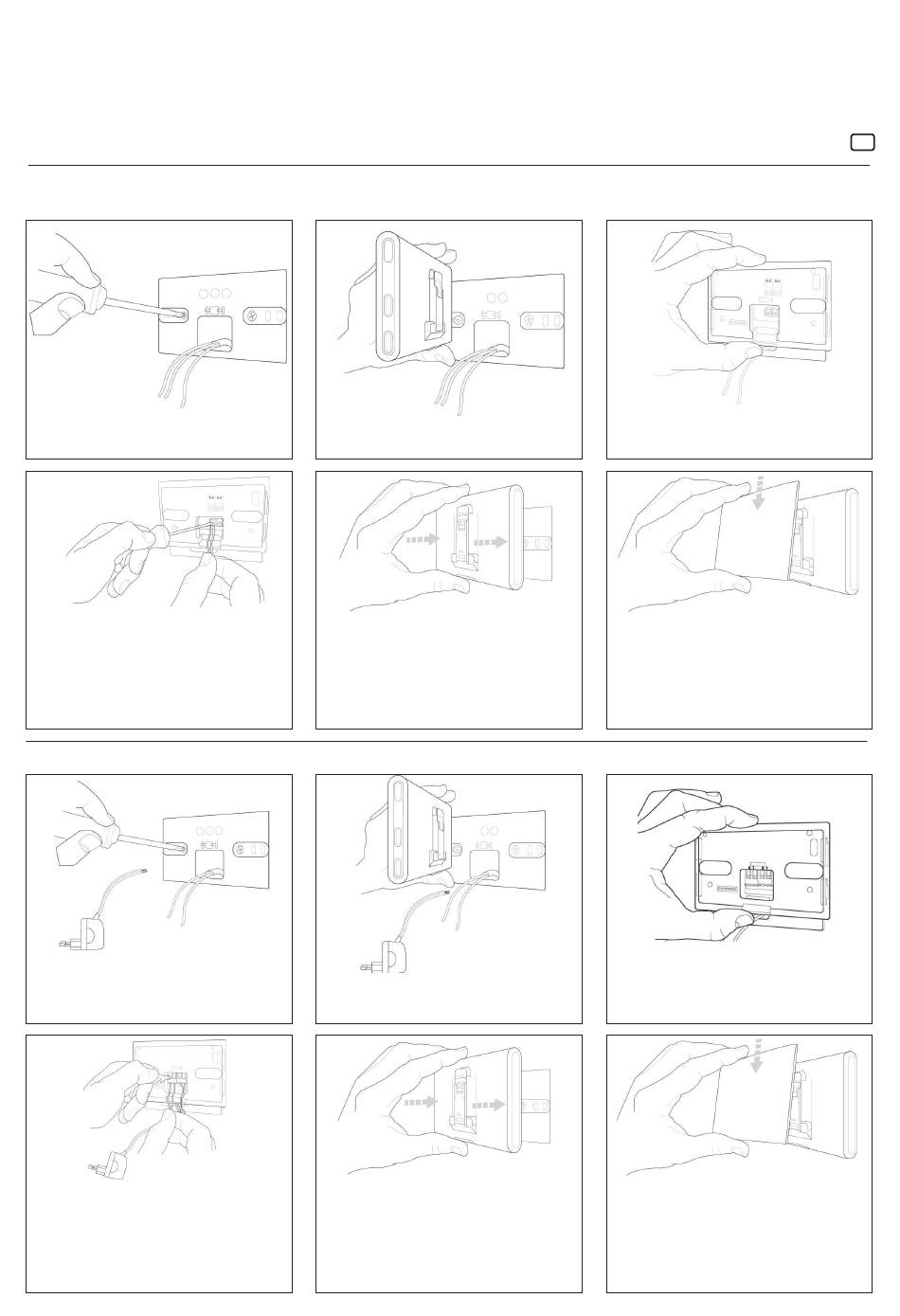

Installation af REMOCON NET B med strømforsyningskablet G+
Installation af REMOCON NET B med ekstern strømforsyning
Installation af REMOCON NET B med strømforsyningskablet G+
Fig. 1
Monter holdepladen på væggen med
de medfølgende skruer.
Fig. 4
Tilslut ledningsparret BSB BUS i indgangen
benævnt BSB; overhold den anviste
polaritet CL+ og CL- Tilslut kablet G+ til
indgangen benævnt SUPPLY (polaritet ikke
vigtigt).
Installation af REMOCON NET B med ekstern strømforsyning
Fig. 1
Monter holdepladen på væggen med de
medfølgende skruer.
Fig. 4
Tilslut ledningsparret BSB BUS i indgangen
benævnt BSB; overhold den anviste
polaritet CL+ og CL-. Tilslut strømforsyningens
ledningspar til indgangen benævnt SUPPLY
(polaritet ikke vigtigt).
Fig. 2
Vend REMOCON NET B.
Fig. 5
Fjern REMOCON NET B fra den midlertidige
placering (fig. 2), og gør den fast til pladen
ved at trykke langs de to sider, indstil de fire
små sidekroge udsender et klik.
Fig. 2
Vend REMOCON NET B.
Fig. 5
Fjern REMOCON NET B fra den midlertidige
placering (fig. 2), og gør den fast til pladen
ved at trykke langs de to sider, indstil de fire
små sidekroge udsender et klik.
56
Fig. 3
Sæt samtidig REMOCON NET B fast på
holdepladen ved hjælp af krogene.
Fig. 6
Monter dækslet ved at skubbet det forsigtigt
nedad
Fig. 3
Sæt samtidig REMOCON NET B fast på
holdepladen ved hjælp af krogene.
Fig. 6
Monter dækslet ved at skubbet det forsigtigt
nedad
Forbind den eksterne strømforsyning til
strømstikket
