INSTAL AÇÃO D O SIST E MA DE S USP E N SÃO

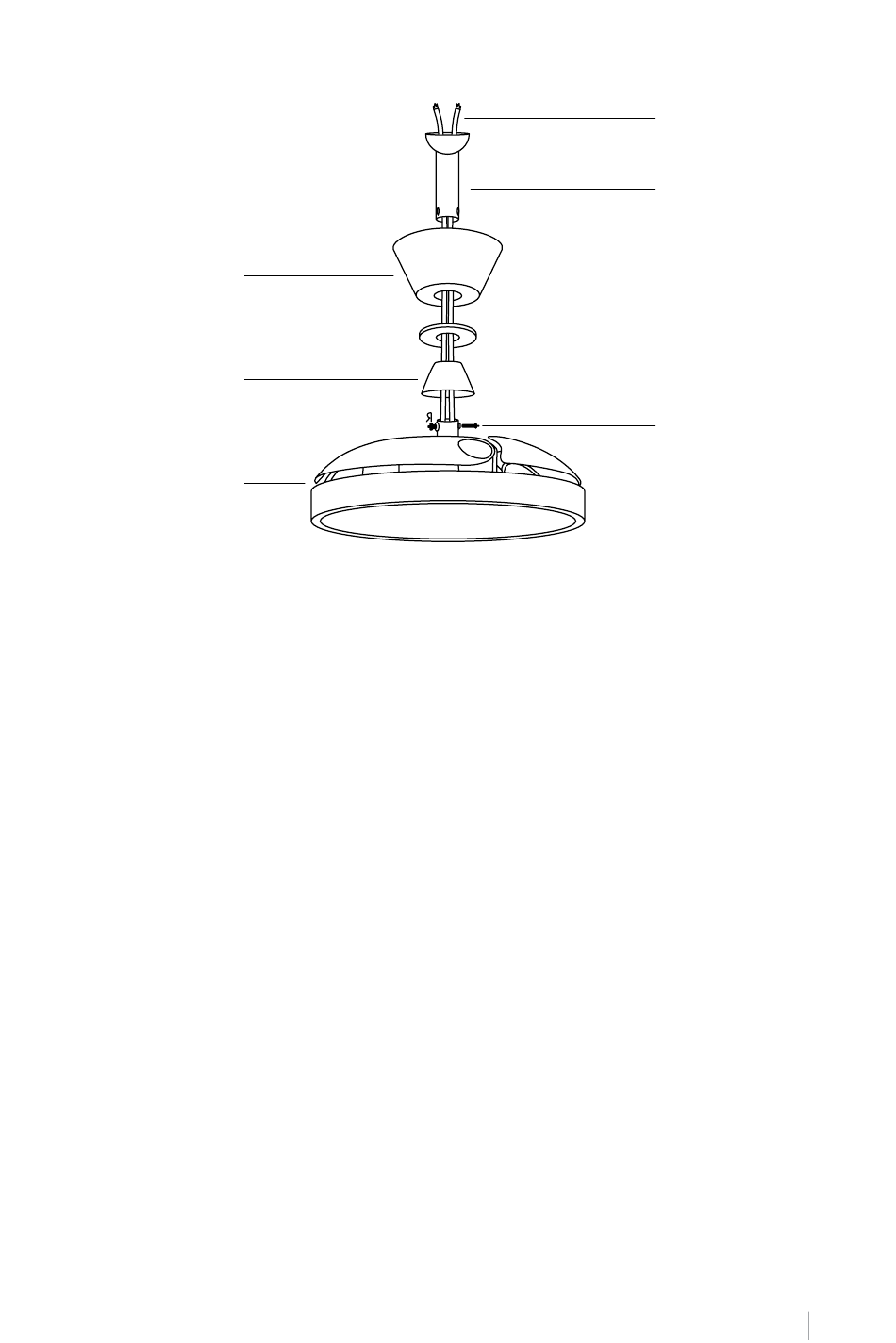

Acoplamento da
esfera
Fleuron
Aparar
Motor
• Se você quiser estender o comprimento de suspensão do seu ventilador, remova a bola da
haste de suspensão e use a haste de extensão adicional (incluída).
• Se você quiser usar a barra de extensão, siga as seguintes instruções:.
Para remover a esfera da haste de suspensão, afrouxe o parafuso de fixação e remova
os contrapinos.
Abaixe a bola e remova o pino de travamento.
Retire a bola da barra suspensa e insira-a na barra suspensa mais longa (a parte superior
da barra tem um orifício para o parafuso de fixação; use-o para prender a barra).
Insira o pino de travamento na extremidade da haste de suspensão e levante a bola.
Certifique-se de que o pino de travamento esteja alinhado com as ranhuras dentro da
esfera e fixe o parafuso de fixação.
Conselho: Para facilitar a inserção dos fios na barra, coloque um pouco de fita isolante ao
redor dos fios. Isso ajudará você a mantê-los juntos ao inseri-los na barra.
Afrouxe os parafusos de montagem e a arruela da parte superior da carcaça do motor.
Remova os pinos da barra (se ainda não o fez). Insira a roseta através da barra.
Passe os cabos pela barra e puxe o excesso de cabos da parte superior da barra para
apertá-los.
Coloque a barra dentro da carcaça do motor e insira os pinos removidos anteriormente.
Aperte os parafusos de fixação e as arruelas.
Abaixe a capota em direção à carcaça do motor.
Cablagem
Barra
Deck decorativo
Parafuso de
fixação
