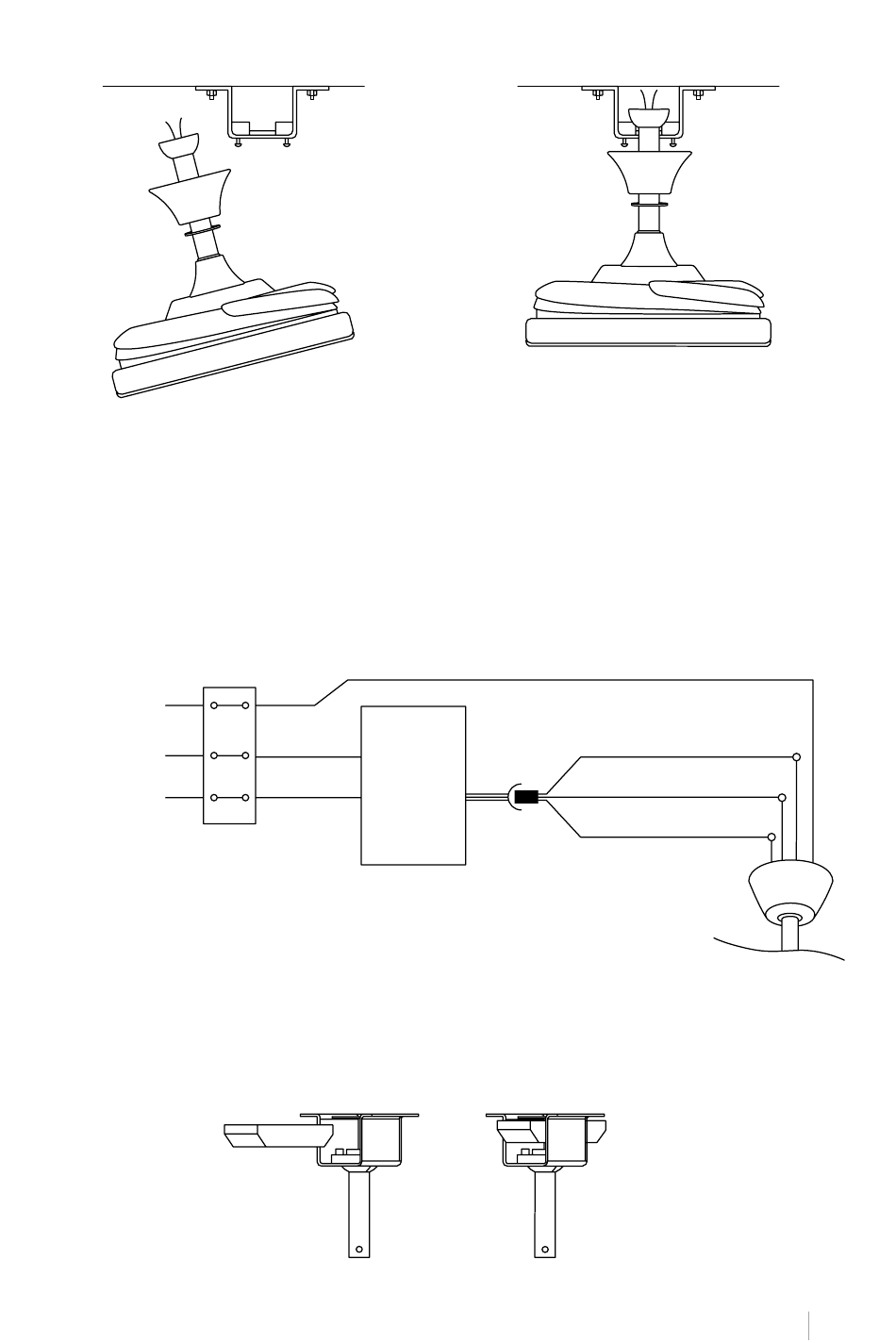

AUFH ÄN G UN G D E S VE NT I L ATO RS
Setzen Sie das Fallrohr mit der Aufhängekugel in die Montagehalterung ein, drehen Sie den ge-
samten Motor, bis die Haltelasche der Montagehalterung in den Aufnahmeschlitz der Aufhänge-
kugel gefallen ist und fest sitzt.
K A B E LV E R B I N D UNG
Stellen Sie die Verbindung zwischen den Empfängerkabeln und den Lüftermotorkabeln
gemäß den Farbmarkierungen her. Stellen Sie sicher, dass die Verbindung fest ist.
Erdung
L
N
AN SC HLUS S A N D IE F E RN B E DI E NU N G
Setzen Sie die Fernbedienung wie abgebildet in die Halterung ein.
Eingang L
(schwarz)
Empfänger
für die
Fernbedienung
Eingang N
Empfänger
(weiß)
Erdung (grün/gelb)
Gleichstrommotor L (grau)
Gleichstrommotor L (Rosa)
Gleichstrommotor L (rot)
