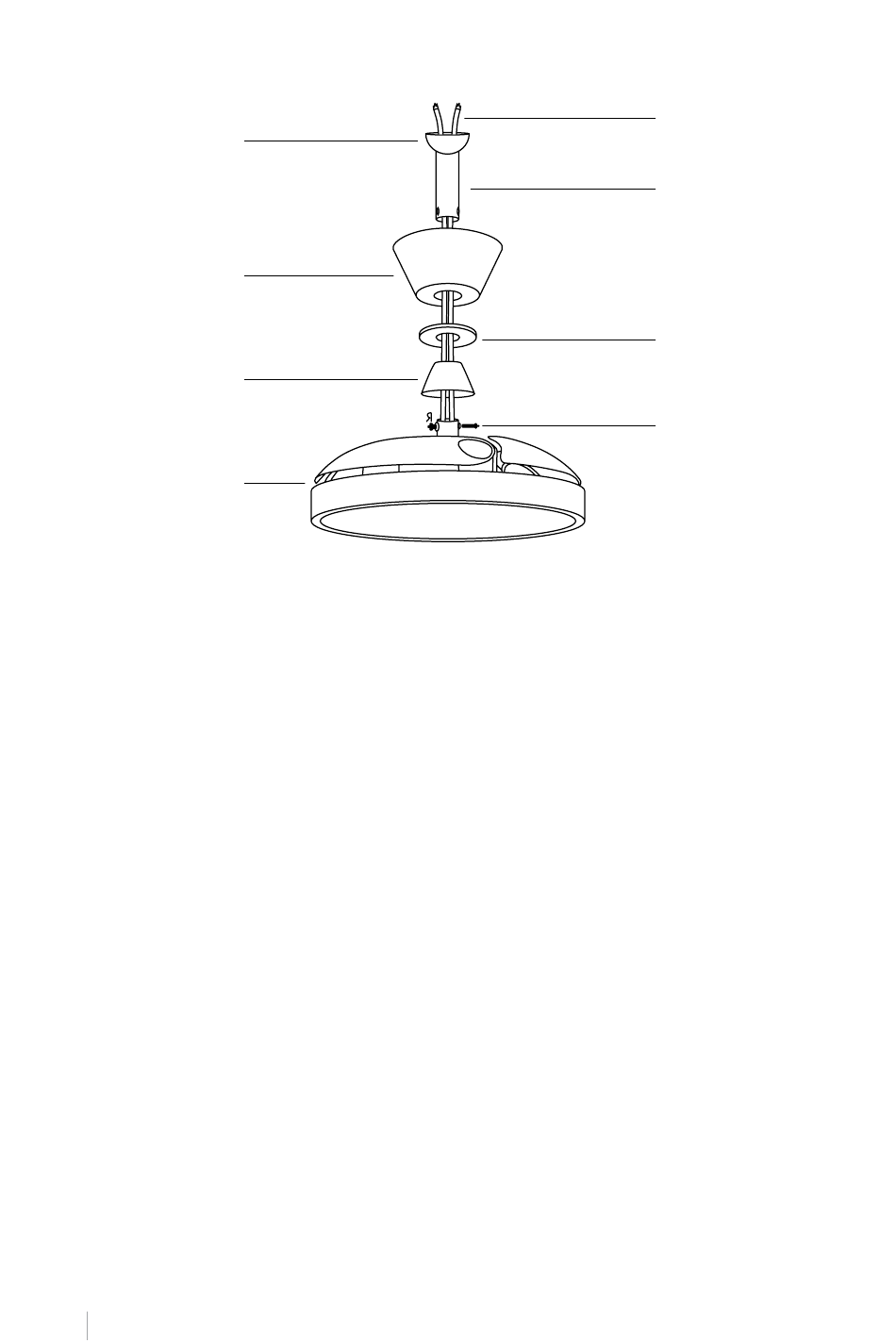

IN STAL ACJA SYSTE MU Z AWI E SZE NI A
Złącze kulowe
Fleuron
Embellisher
Silnik
• Jeśli chcesz wydłużyć długość zawieszenia swojego wentylatora, wyjmij kulkę z drążka
wieszaka i użyj dodatkowego przedłużacza (w zestawie).
• Jeśli chcesz skorzystać z paska rozszerzenia postępuj zgodnie z poniższą instrukcją:.
Aby zdjąć kulkę z drążka zawieszenia, poluzuj śrubę ustalającą i wyjmij zawleczki.
Opuść kulę i wyjmij sworzeń blokujący.
Wyjmij kulkę z drążka wieszaka i włóż ją do dłuższego drążka wieszaka (w górnej części
drążka znajduje się otwór na śrubę ustalającą; użyj go do zabezpieczenia drążka).
Włóż sworzeń blokujący w koniec drążka zawieszenia i podnieś kulę. Upewnij się, że
sworzeń blokujący jest wyrównany z rowkami wewnątrz kuli i dokręć śrubę ustalającą.
Rada: Aby ułatwić wprowadzenie przewodów do listwy, owiń przewody taśmą izolacyjną.
Pomoże to utrzymać je razem podczas wkładania do paska.
Poluzuj śruby mocujące i podkładkę z górnej części obudowy silnika. Usuń szpilki paska
(jeśli jeszcze tego nie zrobiłeś). Włóż rozetę przez drążek.
Przeciągnij kable przez drążek i wyciągnij nadmiar przewodów z górnej części drążka,
aby je dokręcić.
Umieść pręt w obudowie silnika i włóż wyjęte wcześniej kołki. Dokręć śruby ustalające i
podkładki.
Opuść osłonę w stronę obudowy silnika.
P OL SK I
74
Okablowanie
Bar
Tabliczka ozdobna
Śruba mocująca
