Suspension Du Ventilateur; Connexion Du Câblage; Connexion De La Télécommande - Create Wind Clear Studio Bedienungsanleitung

S USPE N SI ON DU VE NT I L AT EUR
Placez le tuyau de descente avec la boule de suspension dans le support de montage, tournez
l'ensemble du moteur jusqu'à ce que la languette de retenue du support de montage soit tombée
dans la fente d'enregistrement de la boule de suspension et qu'elle soit fermement fixée.

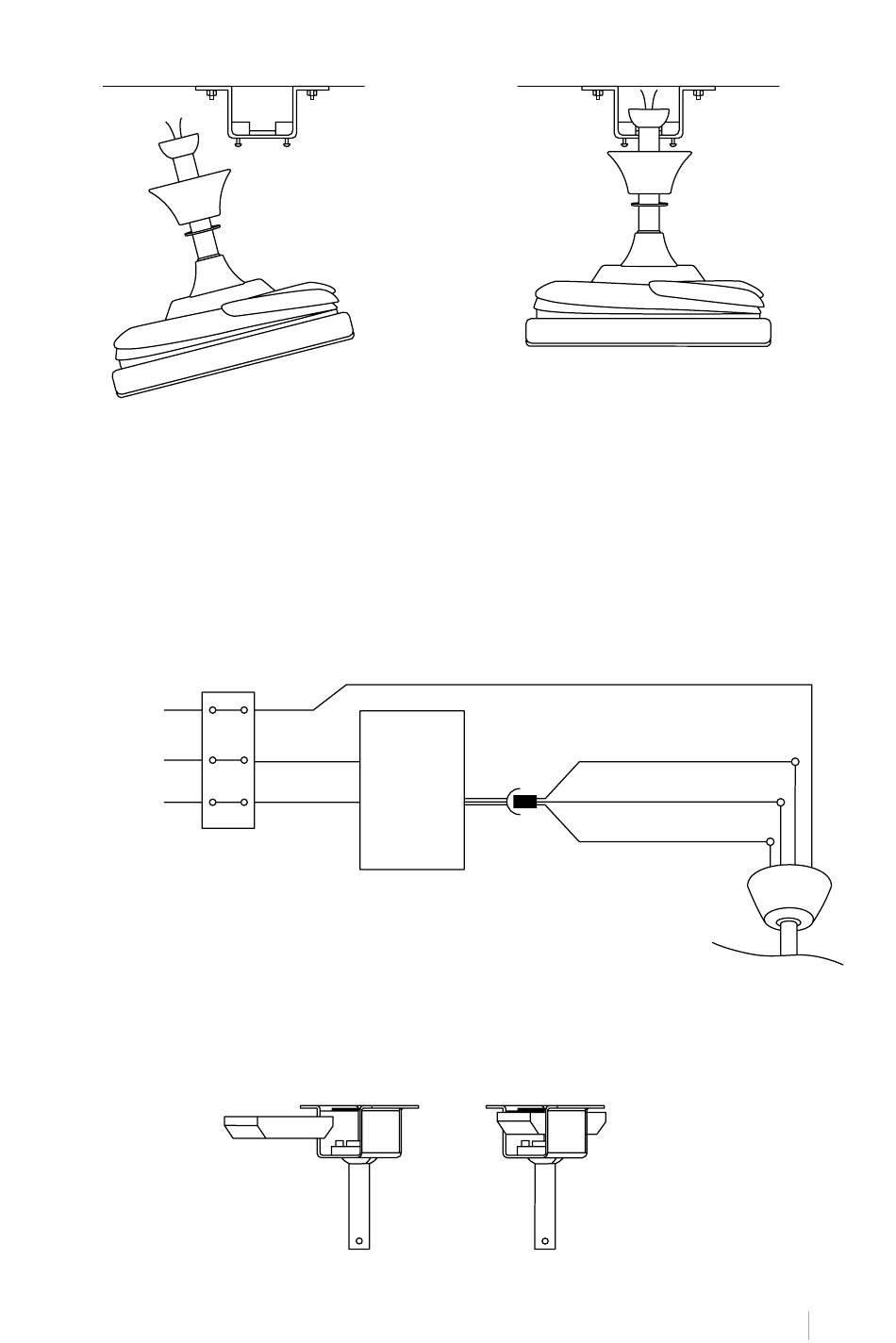

C O NNE XI ON D U CÂB L AGE
Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en
suivant les indications de couleur. Assurez-vous que la connexion est serrée.
Mise à la terre
L
N
C O NNE XI ON D E L A T É LÉCO MMANDE
Insérez la télécommande dans le support de montage comme indiqué sur l'image.
Entrée L
(noire)
Récepteur de
télécommande
récepteur
Entrée N
(blanc)
Mise à la terre (vert / jaune)
Moteur à courant continu L (gris)
Moteur à courant continu L (rose)
Moteur à courant continu L (rouge)
