Produktbeschreibung
Geräteübersicht
4
Produktbeschreibung
Die Geräte sind in einem vollvergossenen Kunststoffgehäuse in Schutzart IP65, IP67 und IP69K
ausgeführt.
Der Motor-Controller verfügt über vier B-codierte M12-Buchsen zur Ansteuerung von bis zu vier
24-VDC- und 48-VDC-Motoren mit CANopen-Schnittstelle gemäß CANopen-Drives-Profil. Die
Motor-Controller-Kanäle sind speziell für den Anschluss von Rollenmotoren ausgelegt, die die
CANopen-Drives-Modi 1 (Position), 3 (Velocity) und 6 (Homing) unterstützen (z. B. Interroll Rol-
lerDrive EC5000 BI).
Darüber hinaus stellt das Gerät an vier A-codierten M12-Buchsen an den Steckplätzen X0 und
X1 vier digitale PNP-Eingänge und an den Steckplätzen X2 und X3 vier universelle digitale
Kanäle zur Verfügung. Die DXP-Kanäle können konfigurationslos als Eingänge oder Ausgänge
verwendet werden. Insgesamt lassen sich bis zu acht PNP-Sensoren oder vier PNP-DC-
Aktuatoren anschließen. Der maximale Ausgangsstrom pro Ausgang beträgt 2 A.
Zum Anschluss an Ethernet stehen zwei D-codierte M12-Buchsen zur Verfügung. Zum
Anschluss der Versorgungsspannung sind beim TBEN-LL-4RMC 5-polige, L-codierte Standard-
M12-Steckverbinder vorhanden. Beim TBEN-LLH-4RMC erfolgt der Anschluss der Versorgungs-
spannung aufgrund der 48 VDC-Versorgung über 5-polige M12-Steckverbinder mit geräte-
spezifischer Pinbelegung [} 18].
4.1
Geräteübersicht
30.2 [1.19]
Ø 6.4 [0.25]
60.4 [2.38]

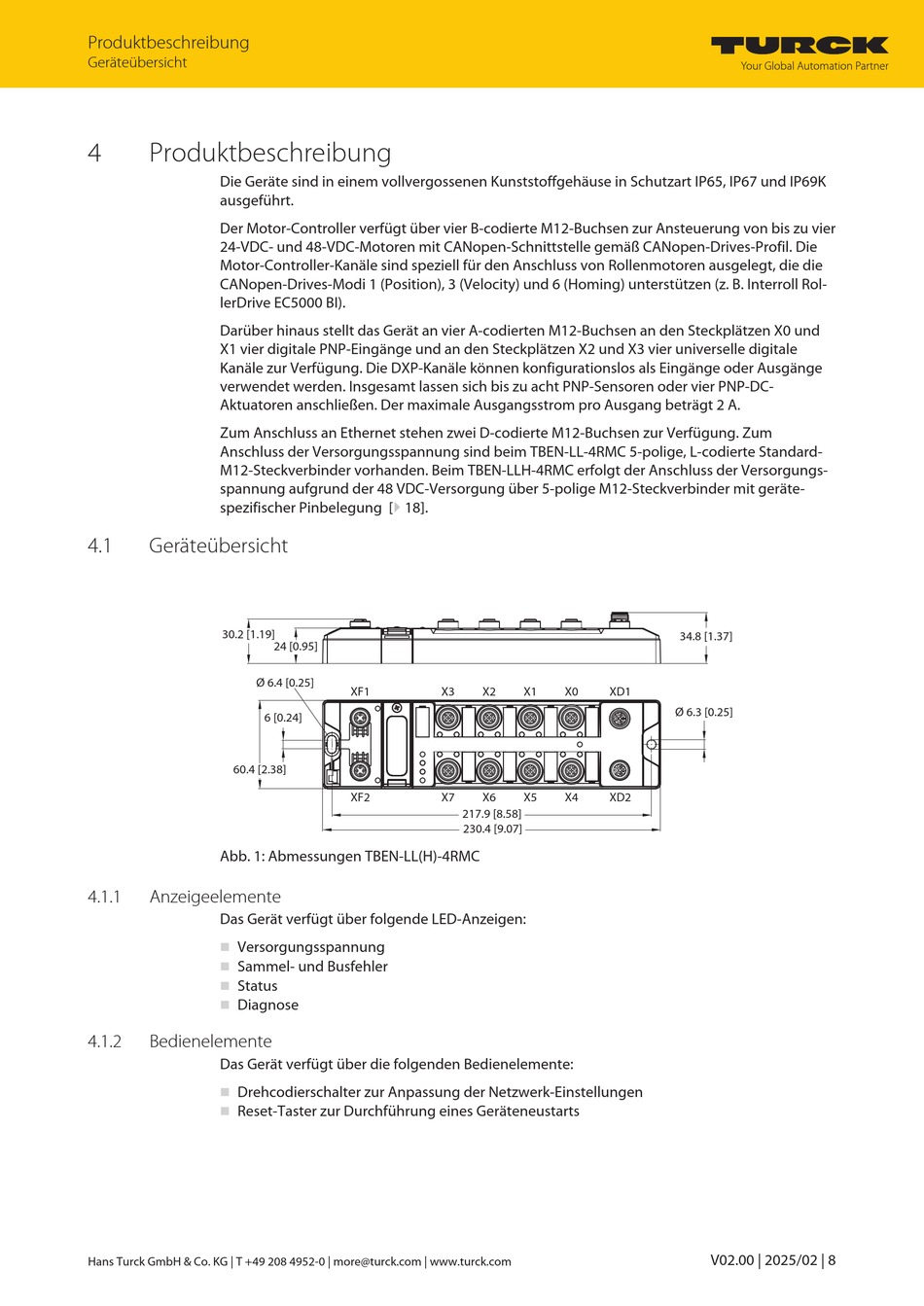

Abb. 1: Abmessungen TBEN-LL(H)-4RMC
4.1.1
Anzeigeelemente
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
Sammel- und Busfehler
n
Status
n
Diagnose
n
4.1.2
Bedienelemente
Das Gerät verfügt über die folgenden Bedienelemente:
Drehcodierschalter zur Anpassung der Netzwerk-Einstellungen
n
Reset-Taster zur Durchführung eines Geräteneustarts
n
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
24 [0.95]
XF1
6 [0.24]
XF2
X3
X2
X1
X0
XD1
X7
X6
X5
X4
XD2
217.9 [8.58]
230.4 [9.07]
34.8 [1.37]
Ø 6.3 [0.25]
V02.00 | 2025/02 | 8
