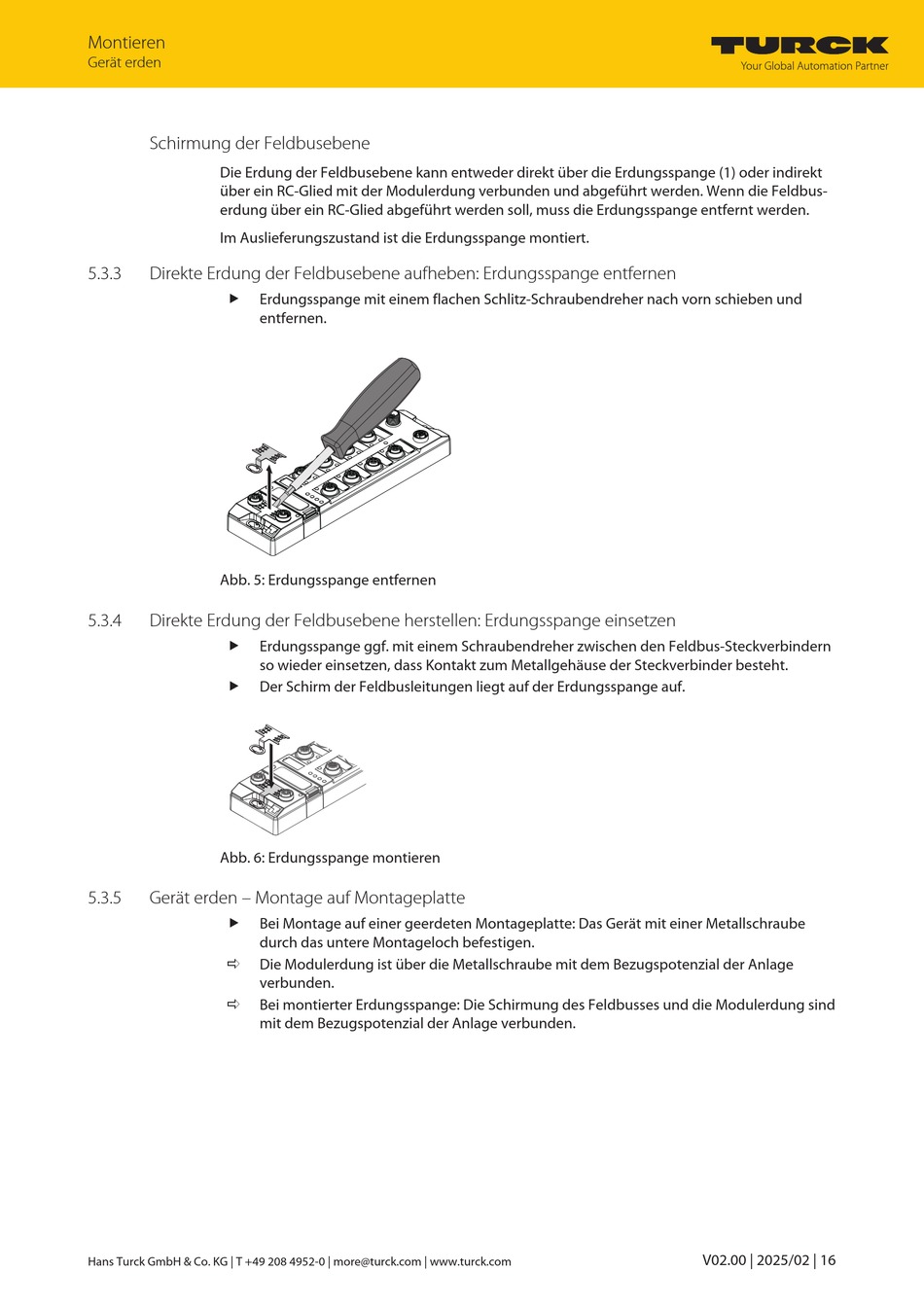

Montieren
Gerät erden
Schirmung der Feldbusebene
Die Erdung der Feldbusebene kann entweder direkt über die Erdungsspange (1) oder indirekt
über ein RC-Glied mit der Modulerdung verbunden und abgeführt werden. Wenn die Feldbus-
erdung über ein RC-Glied abgeführt werden soll, muss die Erdungsspange entfernt werden.
Im Auslieferungszustand ist die Erdungsspange montiert.
5.3.3
Direkte Erdung der Feldbusebene aufheben: Erdungsspange entfernen
„
Erdungsspange mit einem flachen Schlitz-Schraubendreher nach vorn schieben und
entfernen.
Abb. 5: Erdungsspange entfernen
5.3.4
Direkte Erdung der Feldbusebene herstellen: Erdungsspange einsetzen
„
Erdungsspange ggf. mit einem Schraubendreher zwischen den Feldbus-Steckverbindern
so wieder einsetzen, dass Kontakt zum Metallgehäuse der Steckverbinder besteht.
„
Der Schirm der Feldbusleitungen liegt auf der Erdungsspange auf.
Abb. 6: Erdungsspange montieren
5.3.5
Gerät erden – Montage auf Montageplatte
„
Bei Montage auf einer geerdeten Montageplatte: Das Gerät mit einer Metallschraube
durch das untere Montageloch befestigen.
a
Die Modulerdung ist über die Metallschraube mit dem Bezugspotenzial der Anlage
verbunden.
a
Bei montierter Erdungsspange: Die Schirmung des Feldbusses und die Modulerdung sind
mit dem Bezugspotenzial der Anlage verbunden.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
V02.00 | 2025/02 | 16
