Versorgungsspannung anschließen (TBEN-LLH-4RMC)
6.2
Versorgungsspannung anschließen (TBEN-LLH-4RMC)
Zum Anschluss an die Versorgungsspannung verfügt das Gerät über zwei 5-polige, L-codierte
M12-Steckverbinder. V1 und V2 sind galvanisch voneinander getrennt. Das max. Anzugsdreh-
moment für die M12-Anschlüsse beträgt 0,6 Nm.

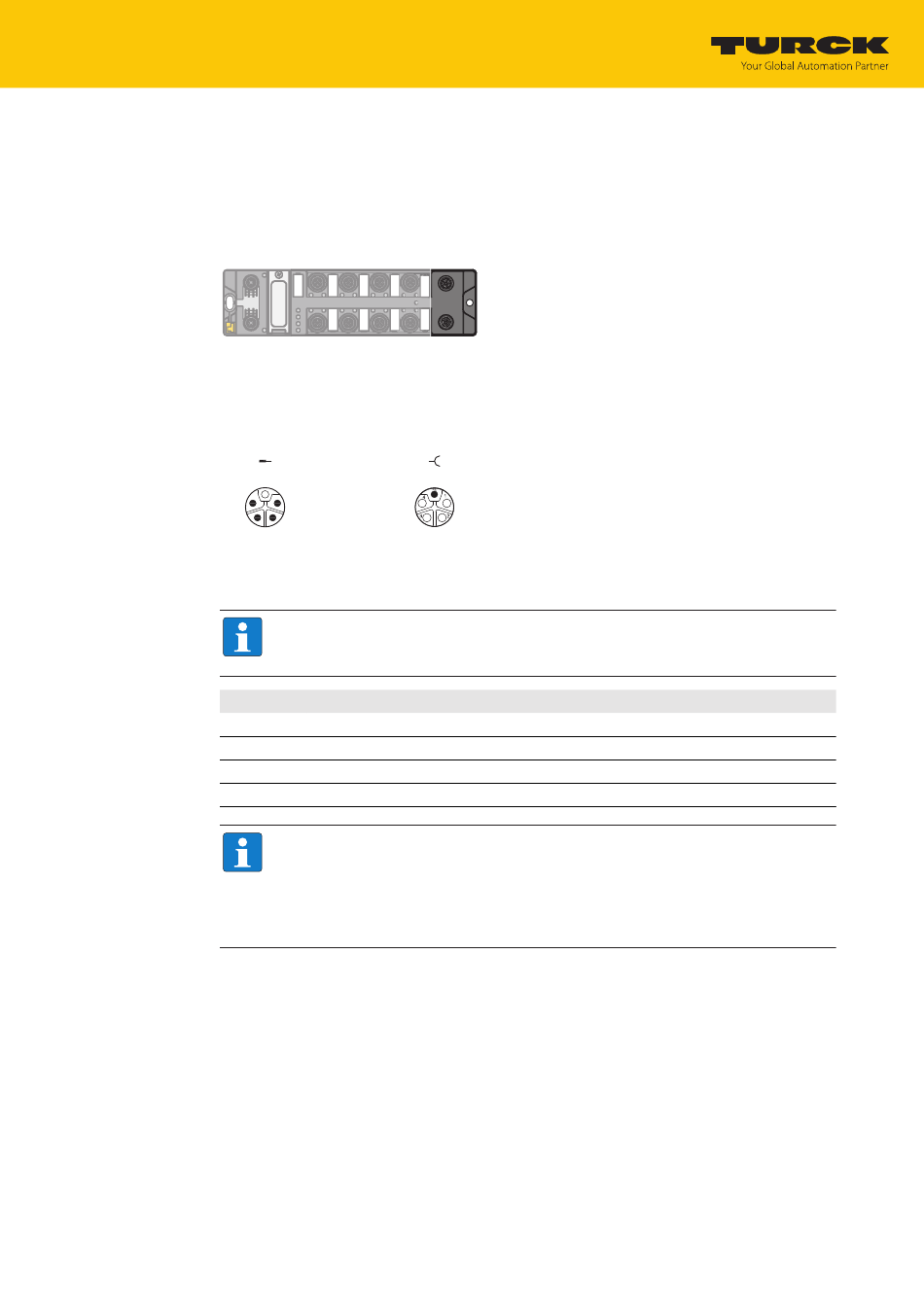

Abb. 9: M12-Steckverbinder zum Anschluss an die Versorgungsspannung
„
Gerät gemäß unten stehender Pinbelegung an die Versorgungsspannung anschließen.
FE
1
2
XD1
Abb. 10: Pinbelegung Versorgungsspannungsanschlüsse
Anschluss
XD1
XD2
V1
V2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
1 = V1 (–)
FE
2 = V1 (+)
4
4
3 = V2 (+)
4 = V2 (–)
3
3
2
FE
XD2
HINWEIS
Die Pinbelegung der Versorgungsspannungsanschlüsse weicht von der Standard-
pinbelegung ab.
Funktion
Einspeisen der Spannung
Weiterführen der Spannung zum nächsten Teilnehmer
Systemspannung (24 V): Versorgungsspannung 1 (inkl. Elektronikversorgung)
Lastspannung (24 V bzw. 48 V): Versorgungsspannung 2
HINWEIS
Die Systemspannung (V1) und die Lastspannung (V2) werden separat eingespeist
und überwacht. Bei einer Unterschreitung der zulässigen Spannung werden die
Steckplätze gemäß Versorgungskonzept des Modultyps abgeschaltet. Bei einer
Unterschreitung von V2 wechselt die LED PWR von Grün auf Rot. Bei einer Unter-
schreitung von V1 erlischt die LED PWR.
1
V02.00 | 2025/02 | 18
