U V I T E C F E L D M E S S G E R ÄT | U V 2 5 4 | O I/A U V 1 0 4 - D E R E V. B

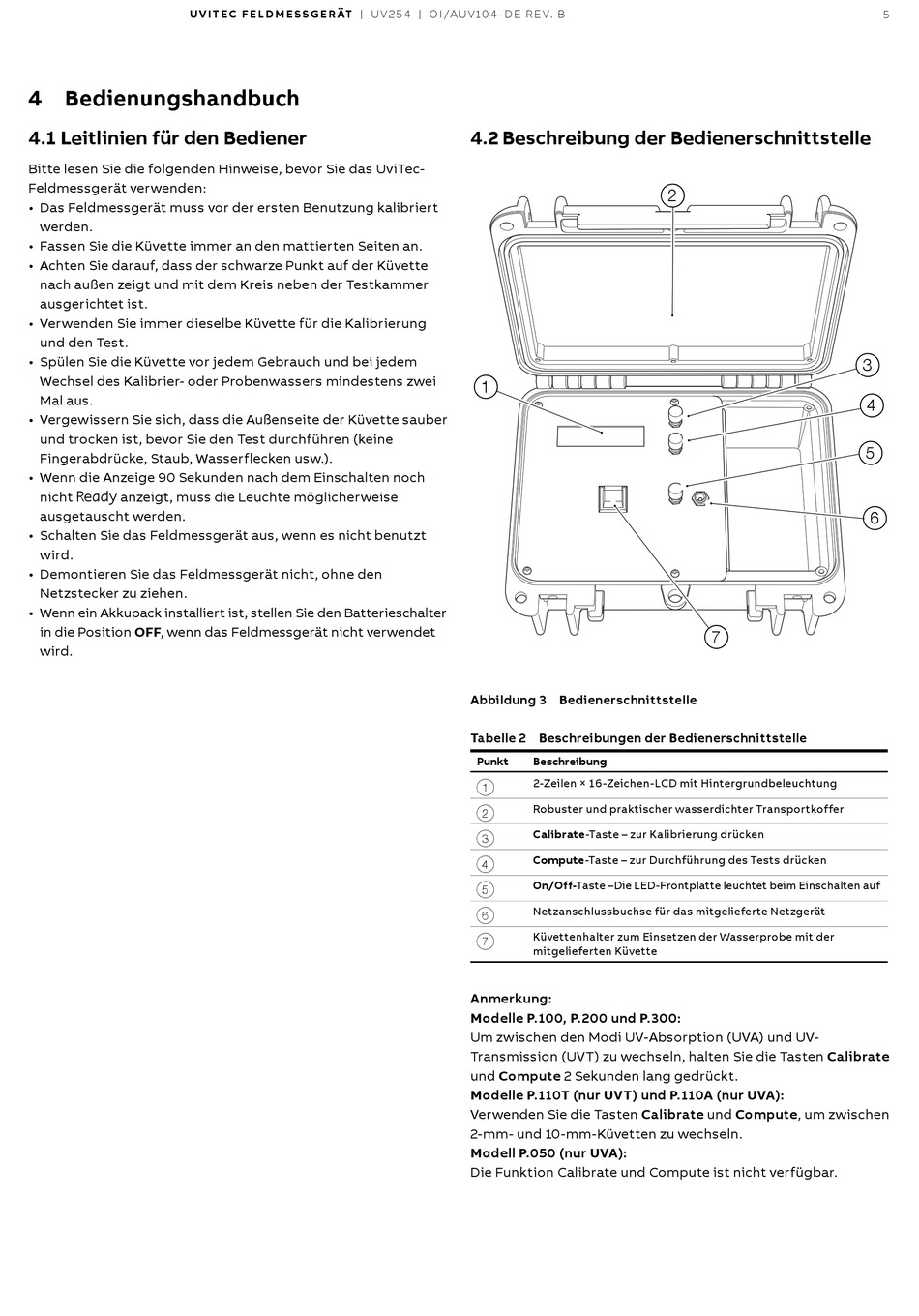

4 Bedienungshandbuch
4 .1 Leitlinien für den Bediener
Bitte lesen Sie die folgenden Hinweise, bevor Sie das UviTec-
Feldmessgerät verwenden:
• Das Feldmessgerät muss vor der ersten Benutzung kalibriert
werden.
• Fassen Sie die Küvette immer an den mattierten Seiten an.
• Achten Sie darauf, dass der schwarze Punkt auf der Küvette
nach außen zeigt und mit dem Kreis neben der Testkammer
ausgerichtet ist.
• Verwenden Sie immer dieselbe Küvette für die Kalibrierung
und den Test.
• Spülen Sie die Küvette vor jedem Gebrauch und bei jedem
Wechsel des Kalibrier- oder Probenwassers mindestens zwei
Mal aus.
• Vergewissern Sie sich, dass die Außenseite der Küvette sauber
und trocken ist, bevor Sie den Test durchführen (keine
Fingerabdrücke, Staub, Wasserflecken usw.).
• Wenn die Anzeige 90 Sekunden nach dem Einschalten noch
nicht Ready anzeigt, muss die Leuchte möglicherweise
ausgetauscht werden.
• Schalten Sie das Feldmessgerät aus, wenn es nicht benutzt
wird.
• Demontieren Sie das Feldmessgerät nicht, ohne den
Netzstecker zu ziehen.
• Wenn ein Akkupack installiert ist, stellen Sie den Batterieschalter
in die Position OFF, wenn das Feldmessgerät nicht verwendet
wird.
4 .2 Beschreibung der Bedienerschnittstelle
1
Abbildung 3 Bedienerschnittstelle
Tabelle 2 Beschreibungen der Bedienerschnittstelle
Punkt
Beschreibung
2-Zeilen × 16-Zeichen-LCD mit Hintergrundbeleuchtung
1
Robuster und praktischer wasserdichter Transportkoffer
2
Calibrate-Taste – zur Kalibrierung drücken
3
Compute-Taste – zur Durchführung des Tests drücken
4
On/Off-Taste –Die LED-Frontplatte leuchtet beim Einschalten auf
5
Netzanschlussbuchse für das mitgelieferte Netzgerät
6
Küvettenhalter zum Einsetzen der Wasserprobe mit der
7
mitgelieferten Küvette
Anmerkung:
Modelle P .100, P .200 und P .300:
Um zwischen den Modi UV-Absorption (UVA) und UV-
Transmission (UVT) zu wechseln, halten Sie die Tasten Calibrate
und Compute 2 Sekunden lang gedrückt.
Modelle P .110T (nur UVT) und P .110A (nur UVA):
Verwenden Sie die Tasten Calibrate und Compute, um zwischen
2-mm- und 10-mm-Küvetten zu wechseln.
Modell P .050 (nur UVA):
Die Funktion Calibrate und Compute ist nicht verfügbar.
2
7
5
3
4
5
6
