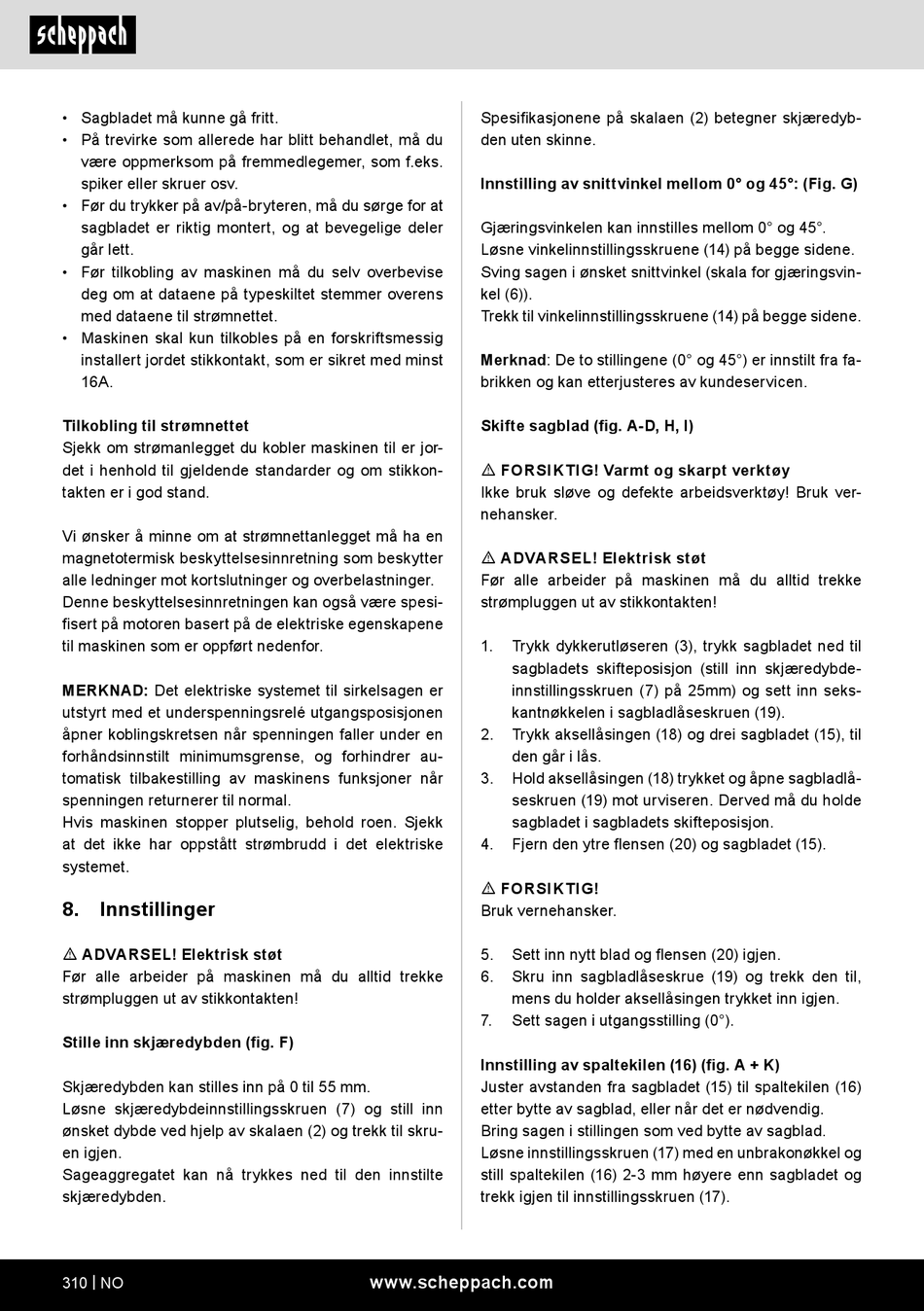

• Sagbladet må kunne gå fritt.
• På trevirke som allerede har blitt behandlet, må du
være oppmerksom på fremmedlegemer, som f.eks.
spiker eller skruer osv.
• Før du trykker på av/på-bryteren, må du sørge for at
sagbladet er riktig montert, og at bevegelige deler
går lett.
• Før tilkobling av maskinen må du selv overbevise
deg om at dataene på typeskiltet stemmer overens
med dataene til strømnettet.
• Maskinen skal kun tilkobles på en forskriftsmessig
installert jordet stikkontakt, som er sikret med minst
16A.
Tilkobling til strømnettet
Sjekk om strømanlegget du kobler maskinen til er jor-
det i henhold til gjeldende standarder og om stikkon-
takten er i god stand.
Vi ønsker å minne om at strømnettanlegget må ha en
magnetotermisk beskyttelsesinnretning som beskytter
alle ledninger mot kortslutninger og overbelastninger.
Denne beskyttelsesinnretningen kan også være spesi-
fisert på motoren basert på de elektriske egenskapene
til maskinen som er oppført nedenfor.
MERKNAD: Det elektriske systemet til sirkelsagen er
utstyrt med et underspenningsrelé utgangsposisjonen
åpner koblingskretsen når spenningen faller under en
forhåndsinnstilt minimumsgrense, og forhindrer au-
tomatisk tilbakestilling av maskinens funksjoner når
spenningen returnerer til normal.
Hvis maskinen stopper plutselig, behold roen. Sjekk
at det ikke har oppstått strømbrudd i det elektriske
systemet.
8. Innstillinger
m ADVARSEL! Elektrisk støt
Før alle arbeider på maskinen må du alltid trekke
strømpluggen ut av stikkontakten!
Stille inn skjæredybden (fig. F)
Skjæredybden kan stilles inn på 0 til 55 mm.
Løsne skjæredybdeinnstillingsskruen (7) og still inn
ønsket dybde ved hjelp av skalaen (2) og trekk til skru-
en igjen.
Sageaggregatet kan nå trykkes ned til den innstilte
skjæredybden.
310 | NO
Spesifikasjonene på skalaen (2) betegner skjæredyb-
den uten skinne.
Innstilling av snittvinkel mellom 0° og 45°: (Fig. G)
Gjæringsvinkelen kan innstilles mellom 0° og 45°.
Løsne vinkelinnstillingsskruene (14) på begge sidene.
Sving sagen i ønsket snittvinkel (skala for gjæringsvin-
kel (6)).
Trekk til vinkelinnstillingsskruene (14) på begge sidene.
Merknad: De to stillingene (0° og 45°) er innstilt fra fa-
brikken og kan etterjusteres av kundeservicen.
Skifte sagblad (fig. A-D, H, I)
m FORSIKTIG! Varmt og skarpt verktøy
Ikke bruk sløve og defekte arbeidsverktøy! Bruk ver-
nehansker.
m ADVARSEL! Elektrisk støt
Før alle arbeider på maskinen må du alltid trekke
strømpluggen ut av stikkontakten!
1. Trykk dykkerutløseren (3), trykk sagbladet ned til
sagbladets skifteposisjon (still inn skjæredybde-
innstillingsskruen (7) på 25mm) og sett inn seks-
kantnøkkelen i sagbladlåseskruen (19).
2. Trykk aksellåsingen (18) og drei sagbladet (15), til
den går i lås.
3. Hold aksellåsingen (18) trykket og åpne sagbladlå-
seskruen (19) mot urviseren. Derved må du holde
sagbladet i sagbladets skifteposisjon.
4. Fjern den ytre flensen (20) og sagbladet (15).
m FORSIKTIG!
Bruk vernehansker.
5. Sett inn nytt blad og flensen (20) igjen.
6. Skru inn sagbladlåseskrue (19) og trekk den til,
mens du holder aksellåsingen trykket inn igjen.
7. Sett sagen i utgangsstilling (0°).
Innstilling av spaltekilen (16) (fig. A + K)
Juster avstanden fra sagbladet (15) til spaltekilen (16)
etter bytte av sagblad, eller når det er nødvendig.
Bring sagen i stillingen som ved bytte av sagblad.
Løsne innstillingsskruen (17) med en unbrakonøkkel og
still spaltekilen (16) 2-3 mm høyere enn sagbladet og
trekk igjen til innstillingsskruen (17).
