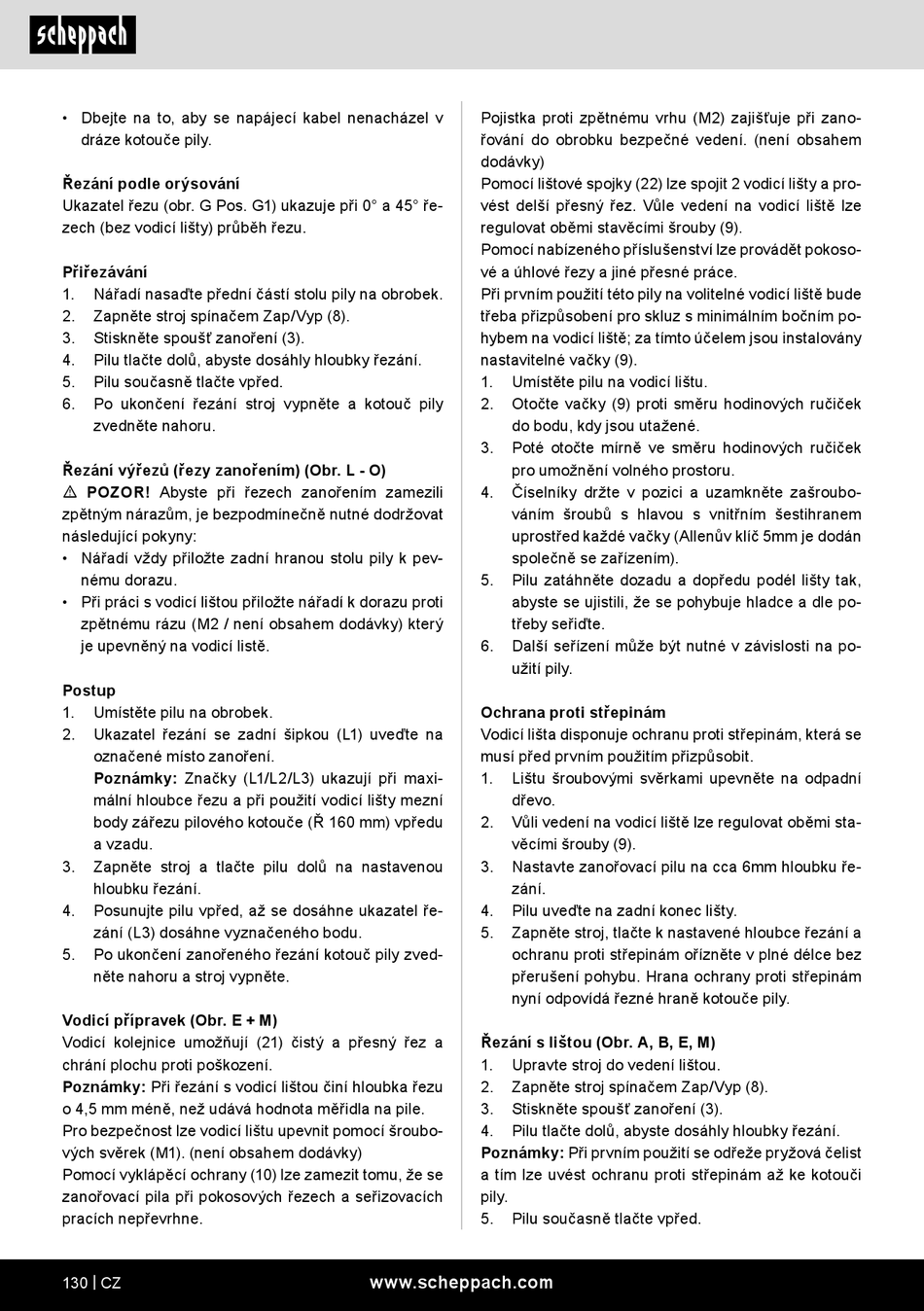

• Dbejte na to, aby se napájecí kabel nenacházel v
dráze kotouče pily.
Řezání podle orýsování
Ukazatel řezu (obr. G Pos. G1) ukazuje při 0° a 45° ře-
zech (bez vodicí lišty) průběh řezu.
Přiřezávání
1. Nářadí nasaďte přední částí stolu pily na obrobek.
2. Zapněte stroj spínačem Zap/Vyp (8).
3. Stiskněte spoušť zanoření (3).
4. Pilu tlačte dolů, abyste dosáhly hloubky řezání.
5. Pilu současně tlačte vpřed.
6. Po ukončení řezání stroj vypněte a kotouč pily
zvedněte nahoru.
Řezání výřezů (řezy zanořením) (Obr. L - O)
m POZOR! Abyste při řezech zanořením zamezili
zpětným nárazům, je bezpodmínečně nutné dodržovat
následující pokyny:
• Nářadí vždy přiložte zadní hranou stolu pily k pev-
nému dorazu.
• Při práci s vodicí lištou přiložte nářadí k dorazu proti
zpětnému rázu (M2 / není obsahem dodávky) který
je upevněný na vodicí listě.
Postup
1. Umístěte pilu na obrobek.
2. Ukazatel řezání se zadní šipkou (L1) uveďte na
označené místo zanoření.
Poznámky: Značky (L1/L2/L3) ukazují při maxi-
mální hloubce řezu a při použití vodicí lišty mezní
body zářezu pilového kotouče (Ř 160 mm) vpředu
a vzadu.
3. Zapněte stroj a tlačte pilu dolů na nastavenou
hloubku řezání.
4. Posunujte pilu vpřed, až se dosáhne ukazatel ře-
zání (L3) dosáhne vyznačeného bodu.
5. Po ukončení zanořeného řezání kotouč pily zved-
něte nahoru a stroj vypněte.
Vodicí přípravek (Obr. E + M)
Vodicí kolejnice umožňují (21) čistý a přesný řez a
chrání plochu proti poškození.
Poznámky: Při řezání s vodicí lištou činí hloubka řezu
o 4,5 mm méně, než udává hodnota měřidla na pile.
Pro bezpečnost lze vodicí lištu upevnit pomocí šroubo-
vých svěrek (M1). (není obsahem dodávky)
Pomocí vyklápěcí ochrany (10) lze zamezit tomu, že se
zanořovací pila při pokosových řezech a seřizovacích
pracích nepřevrhne.
130 | CZ
Pojistka proti zpětnému vrhu (M2) zajišťuje při zano-
řování do obrobku bezpečné vedení. (není obsahem
dodávky)
Pomocí lištové spojky (22) lze spojit 2 vodicí lišty a pro-
vést delší přesný řez. Vůle vedení na vodicí liště lze
regulovat oběmi stavěcími šrouby (9).
Pomocí nabízeného příslušenství lze provádět pokoso-
vé a úhlové řezy a jiné přesné práce.
Při prvním použití této pily na volitelné vodicí liště bude
třeba přizpůsobení pro skluz s minimálním bočním po-
hybem na vodicí liště; za tímto účelem jsou instalovány
nastavitelné vačky (9).
1. Umístěte pilu na vodicí lištu.
2. Otočte vačky (9) proti směru hodinových ručiček
do bodu, kdy jsou utažené.
3. Poté otočte mírně ve směru hodinových ručiček
pro umožnění volného prostoru.
4. Číselníky držte v pozici a uzamkněte zašroubo-
váním šroubů s hlavou s vnitřním šestihranem
uprostřed každé vačky (Allenův klíč 5mm je dodán
společně se zařízením).
5. Pilu zatáhněte dozadu a dopředu podél lišty tak,
abyste se ujistili, že se pohybuje hladce a dle po-
třeby seřiďte.
6. Další seřízení může být nutné v závislosti na po-
užití pily.
Ochrana proti střepinám
Vodicí lišta disponuje ochranu proti střepinám, která se
musí před prvním použitím přizpůsobit.
1. Lištu šroubovými svěrkami upevněte na odpadní
dřevo.
2. Vůli vedení na vodicí liště lze regulovat oběmi sta-
věcími šrouby (9).
3. Nastavte zanořovací pilu na cca 6mm hloubku ře-
zání.
4. Pilu uveďte na zadní konec lišty.
5. Zapněte stroj, tlačte k nastavené hloubce řezání a
ochranu proti střepinám ořízněte v plné délce bez
přerušení pohybu. Hrana ochrany proti střepinám
nyní odpovídá řezné hraně kotouče pily.
Řezání s lištou (Obr. A, B, E, M)
1. Upravte stroj do vedení lištou.
2. Zapněte stroj spínačem Zap/Vyp (8).
3. Stiskněte spoušť zanoření (3).
4. Pilu tlačte dolů, abyste dosáhly hloubky řezání.
Poznámky: Při prvním použití se odřeže pryžová čelist
a tím lze uvést ochranu proti střepinám až ke kotouči
pily.
5. Pilu současně tlačte vpřed.
