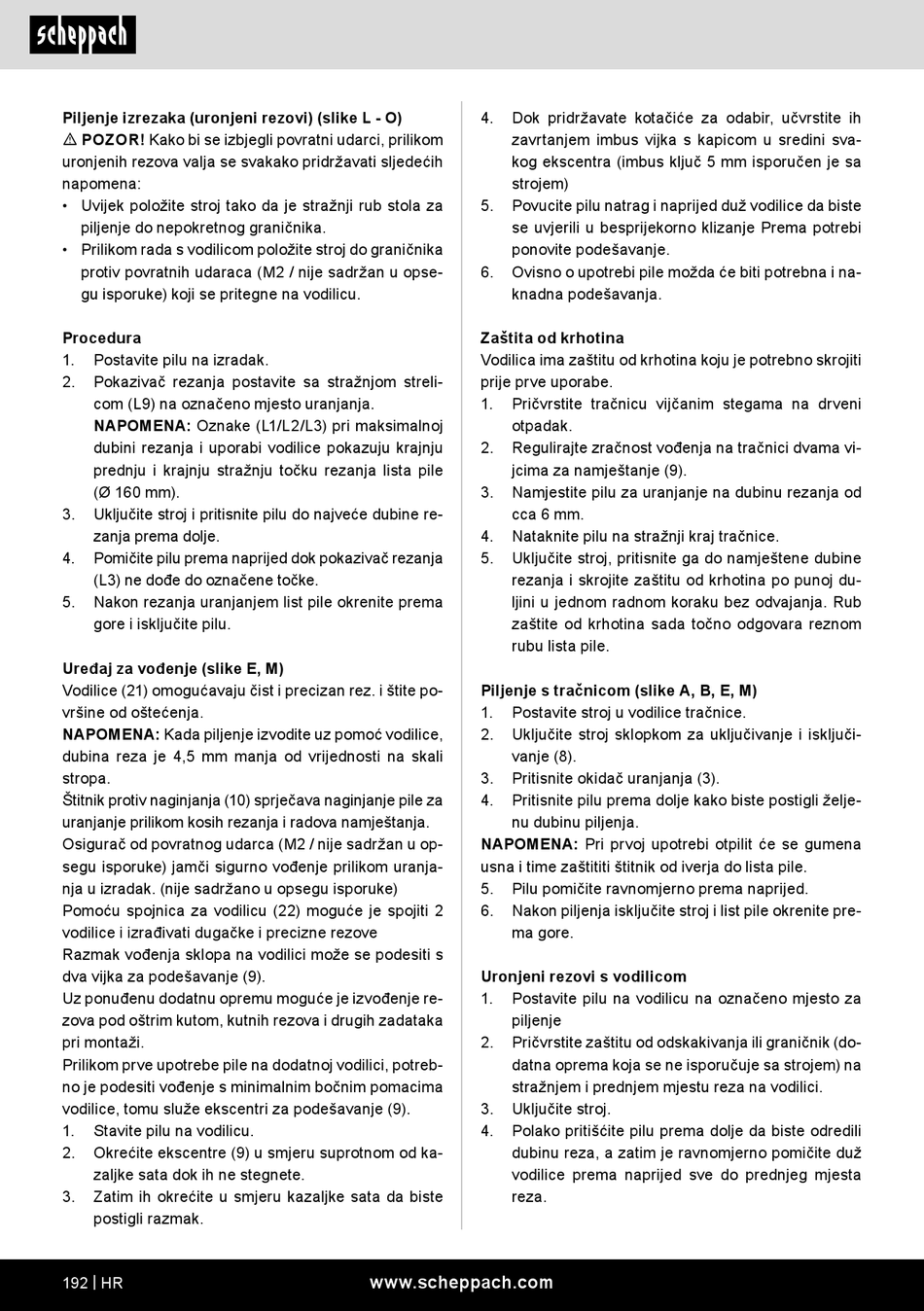

Scheppach 5901802915 Originalbetriebsanleitung Seite 192

Piljenje izrezaka (uronjeni rezovi) (slike L - O)
m POZOR! Kako bi se izbjegli povratni udarci, prilikom
uronjenih rezova valja se svakako pridržavati sljedećih
napomena:
• Uvijek položite stroj tako da je stražnji rub stola za
piljenje do nepokretnog graničnika.
• Prilikom rada s vodilicom položite stroj do graničnika
protiv povratnih udaraca (M2 / nije sadržan u opse-
gu isporuke) koji se pritegne na vodilicu.
Procedura
1. Postavite pilu na izradak.
2. Pokazivač rezanja postavite sa stražnjom streli-
com (L9) na označeno mjesto uranjanja.
NAPOMENA: Oznake (L1/L2/L3) pri maksimalnoj
dubini rezanja i uporabi vodilice pokazuju krajnju
prednju i krajnju stražnju točku rezanja lista pile
(Ø 160 mm).
3. Uključite stroj i pritisnite pilu do najveće dubine re-
zanja prema dolje.
4. Pomičite pilu prema naprijed dok pokazivač rezanja
(L3) ne dođe do označene točke.
5. Nakon rezanja uranjanjem list pile okrenite prema
gore i isključite pilu.
Uređaj za vođenje (slike E, M)
Vodilice (21) omogućavaju čist i precizan rez. i štite po-
vršine od oštećenja.
NAPOMENA: Kada piljenje izvodite uz pomoć vodilice,
dubina reza je 4,5 mm manja od vrijednosti na skali
stropa.
Štitnik protiv naginjanja (10) sprječava naginjanje pile za
uranjanje prilikom kosih rezanja i radova namještanja.
Osigurač od povratnog udarca (M2 / nije sadržan u op-
segu isporuke) jamči sigurno vođenje prilikom uranja-
nja u izradak. (nije sadržano u opsegu isporuke)
Pomoću spojnica za vodilicu (22) moguće je spojiti 2
vodilice i izrađivati dugačke i precizne rezove
Razmak vođenja sklopa na vodilici može se podesiti s
dva vijka za podešavanje (9).
Uz ponuđenu dodatnu opremu moguće je izvođenje re-
zova pod oštrim kutom, kutnih rezova i drugih zadataka
pri montaži.
Prilikom prve upotrebe pile na dodatnoj vodilici, potreb-
no je podesiti vođenje s minimalnim bočnim pomacima
vodilice, tomu služe ekscentri za podešavanje (9).
1. Stavite pilu na vodilicu.
2. Okrećite ekscentre (9) u smjeru suprotnom od ka-
zaljke sata dok ih ne stegnete.
3. Zatim ih okrećite u smjeru kazaljke sata da biste
postigli razmak.
192 | HR
4. Dok pridržavate kotačiće za odabir, učvrstite ih
zavrtanjem imbus vijka s kapicom u sredini sva-
kog ekscentra (imbus ključ 5 mm isporučen je sa
strojem)
5. Povucite pilu natrag i naprijed duž vodilice da biste
se uvjerili u besprijekorno klizanje Prema potrebi
ponovite podešavanje.
6. Ovisno o upotrebi pile možda će biti potrebna i na-
knadna podešavanja.
Zaštita od krhotina
Vodilica ima zaštitu od krhotina koju je potrebno skrojiti
prije prve uporabe.
1. Pričvrstite tračnicu vijčanim stegama na drveni
otpadak.
2. Regulirajte zračnost vođenja na tračnici dvama vi-
jcima za namještanje (9).
3. Namjestite pilu za uranjanje na dubinu rezanja od
cca 6 mm.
4. Nataknite pilu na stražnji kraj tračnice.
5. Uključite stroj, pritisnite ga do namještene dubine
rezanja i skrojite zaštitu od krhotina po punoj du-
ljini u jednom radnom koraku bez odvajanja. Rub
zaštite od krhotina sada točno odgovara reznom
rubu lista pile.
Piljenje s tračnicom (slike A, B, E, M)
1. Postavite stroj u vodilice tračnice.
2. Uključite stroj sklopkom za uključivanje i isključi-
vanje (8).
3. Pritisnite okidač uranjanja (3).
4. Pritisnite pilu prema dolje kako biste postigli želje-
nu dubinu piljenja.
NAPOMENA: Pri prvoj upotrebi otpilit će se gumena
usna i time zaštititi štitnik od iverja do lista pile.
5. Pilu pomičite ravnomjerno prema naprijed.
6. Nakon piljenja isključite stroj i list pile okrenite pre-
ma gore.
Uronjeni rezovi s vodilicom
1. Postavite pilu na vodilicu na označeno mjesto za
piljenje
2. Pričvrstite zaštitu od odskakivanja ili graničnik (do-
datna oprema koja se ne isporučuje sa strojem) na
stražnjem i prednjem mjestu reza na vodilici.
3. Uključite stroj.
4. Polako pritišćite pilu prema dolje da biste odredili
dubinu reza, a zatim je ravnomjerno pomičite duž
vodilice prema naprijed sve do prednjeg mjesta
reza.
