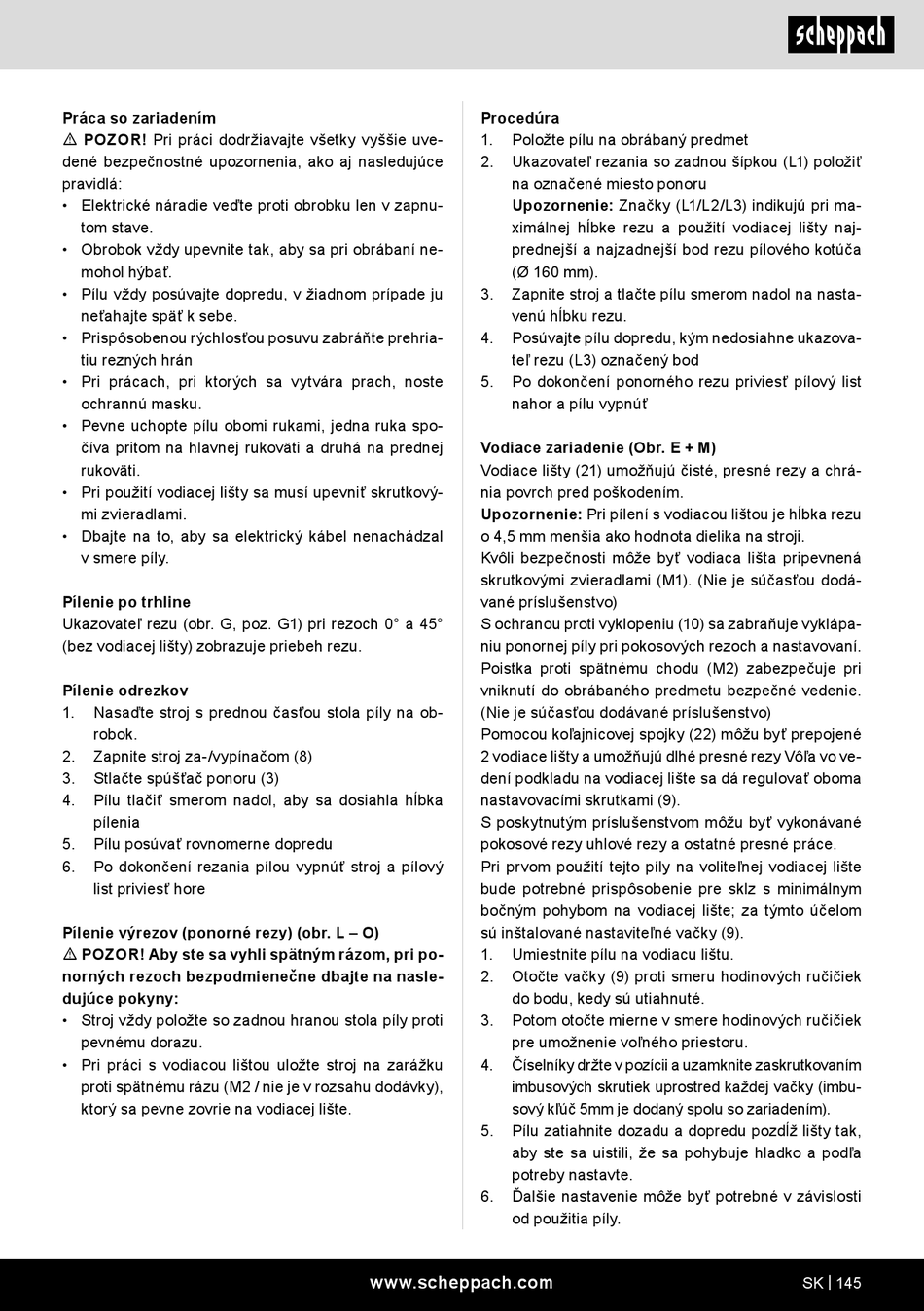

Práca so zariadením
m POZOR! Pri práci dodržiavajte všetky vyššie uve-
dené bezpečnostné upozornenia, ako aj nasledujúce
pravidlá:
• Elektrické náradie veďte proti obrobku len v zapnu-
tom stave.
• Obrobok vždy upevnite tak, aby sa pri obrábaní ne-
mohol hýbať.
• Pílu vždy posúvajte dopredu, v žiadnom prípade ju
neťahajte späť k sebe.
• Prispôsobenou rýchlosťou posuvu zabráňte prehria-
tiu rezných hrán
• Pri prácach, pri ktorých sa vytvára prach, noste
ochrannú masku.
• Pevne uchopte pílu obomi rukami, jedna ruka spo-
číva pritom na hlavnej rukoväti a druhá na prednej
rukoväti.
• Pri použití vodiacej lišty sa musí upevniť skrutkový-
mi zvieradlami.
• Dbajte na to, aby sa elektrický kábel nenachádzal
v smere píly.
Pílenie po trhline
Ukazovateľ rezu (obr. G, poz. G1) pri rezoch 0° a 45°
(bez vodiacej lišty) zobrazuje priebeh rezu.
Pílenie odrezkov
1. Nasaďte stroj s prednou časťou stola píly na ob-
robok.
2. Zapnite stroj za-/vypínačom (8)
3. Stlačte spúšťač ponoru (3)
4. Pílu tlačiť smerom nadol, aby sa dosiahla hĺbka
pílenia
5. Pílu posúvať rovnomerne dopredu
6. Po dokončení rezania pílou vypnúť stroj a pílový
list priviesť hore
Pílenie výrezov (ponorné rezy) (obr. L – O)
m POZOR! Aby ste sa vyhli spätným rázom, pri po-
norných rezoch bezpodmienečne dbajte na nasle-
dujúce pokyny:
• Stroj vždy položte so zadnou hranou stola píly proti
pevnému dorazu.
• Pri práci s vodiacou lištou uložte stroj na zarážku
proti spätnému rázu (M2 / nie je v rozsahu dodávky),
ktorý sa pevne zovrie na vodiacej lište.
Procedúra
1. Položte pílu na obrábaný predmet
2. Ukazovateľ rezania so zadnou šípkou (L1) položiť
na označené miesto ponoru
Upozornenie: Značky (L1/L2/L3) indikujú pri ma-
ximálnej hĺbke rezu a použití vodiacej lišty naj-
prednejší a najzadnejší bod rezu pílového kotúča
(Ø 160 mm).
3. Zapnite stroj a tlačte pílu smerom nadol na nasta-
venú hĺbku rezu.
4. Posúvajte pílu dopredu, kým nedosiahne ukazova-
teľ rezu (L3) označený bod
5. Po dokončení ponorného rezu priviesť pílový list
nahor a pílu vypnúť
Vodiace zariadenie (Obr. E + M)
Vodiace lišty (21) umožňujú čisté, presné rezy a chrá-
nia povrch pred poškodením.
Upozornenie: Pri pílení s vodiacou lištou je hĺbka rezu
o 4,5 mm menšia ako hodnota dielika na stroji.
Kvôli bezpečnosti môže byť vodiaca lišta pripevnená
skrutkovými zvieradlami (M1). (Nie je súčasťou dodá-
vané príslušenstvo)
S ochranou proti vyklopeniu (10) sa zabraňuje vyklápa-
niu ponornej píly pri pokosových rezoch a nastavovaní.
Poistka proti spätnému chodu (M2) zabezpečuje pri
vniknutí do obrábaného predmetu bezpečné vedenie.
(Nie je súčasťou dodávané príslušenstvo)
Pomocou koľajnicovej spojky (22) môžu byť prepojené
2 vodiace lišty a umožňujú dlhé presné rezy Vôľa vo ve-
dení podkladu na vodiacej lište sa dá regulovať oboma
nastavovacími skrutkami (9).
S poskytnutým príslušenstvom môžu byť vykonávané
pokosové rezy uhlové rezy a ostatné presné práce.
Pri prvom použití tejto píly na voliteľnej vodiacej lište
bude potrebné prispôsobenie pre sklz s minimálnym
bočným pohybom na vodiacej lište; za týmto účelom
sú inštalované nastaviteľné vačky (9).
1. Umiestnite pílu na vodiacu lištu.
2. Otočte vačky (9) proti smeru hodinových ručičiek
do bodu, kedy sú utiahnuté.
3. Potom otočte mierne v smere hodinových ručičiek
pre umožnenie voľného priestoru.
4. Číselníky držte v pozícii a uzamknite zaskrutkovaním
imbusových skrutiek uprostred každej vačky (imbu-
sový kľúč 5mm je dodaný spolu so zariadením).
5. Pílu zatiahnite dozadu a dopredu pozdĺž lišty tak,
aby ste sa uistili, že sa pohybuje hladko a podľa
potreby nastavte.
6. Ďalšie nastavenie môže byť potrebné v závislosti
od použitia píly.
