27 Steuermodul (Abdeckung (29) entfernt)
28 Spritzenantriebe
29 Abdeckung für das Steuermodul: Auf der Abdeckung finden Sie Informationen über die Anschlüsse
des Steuermoduls (siehe auch Bild 5).
1.3 Verschlauchungsplan
Das nachfolgende Bild zeigt den Verschlauchungsplan des CA80SI/82HA, beispielhaft für ein
2-Kanal-Gerät.
Bei 2-Kanal-Geräten ist die Probenumschaltung (siehe Bild 4 / SS) im Analysators installiert.
Probenfilter (FI) und Druckbegrenzer (PL) sind immer außerhalb des Gerätes installiert.
Bei 4/6-Kanal-Geräten ist auch die Probenumschaltung außerhalb des Analysators installiert.

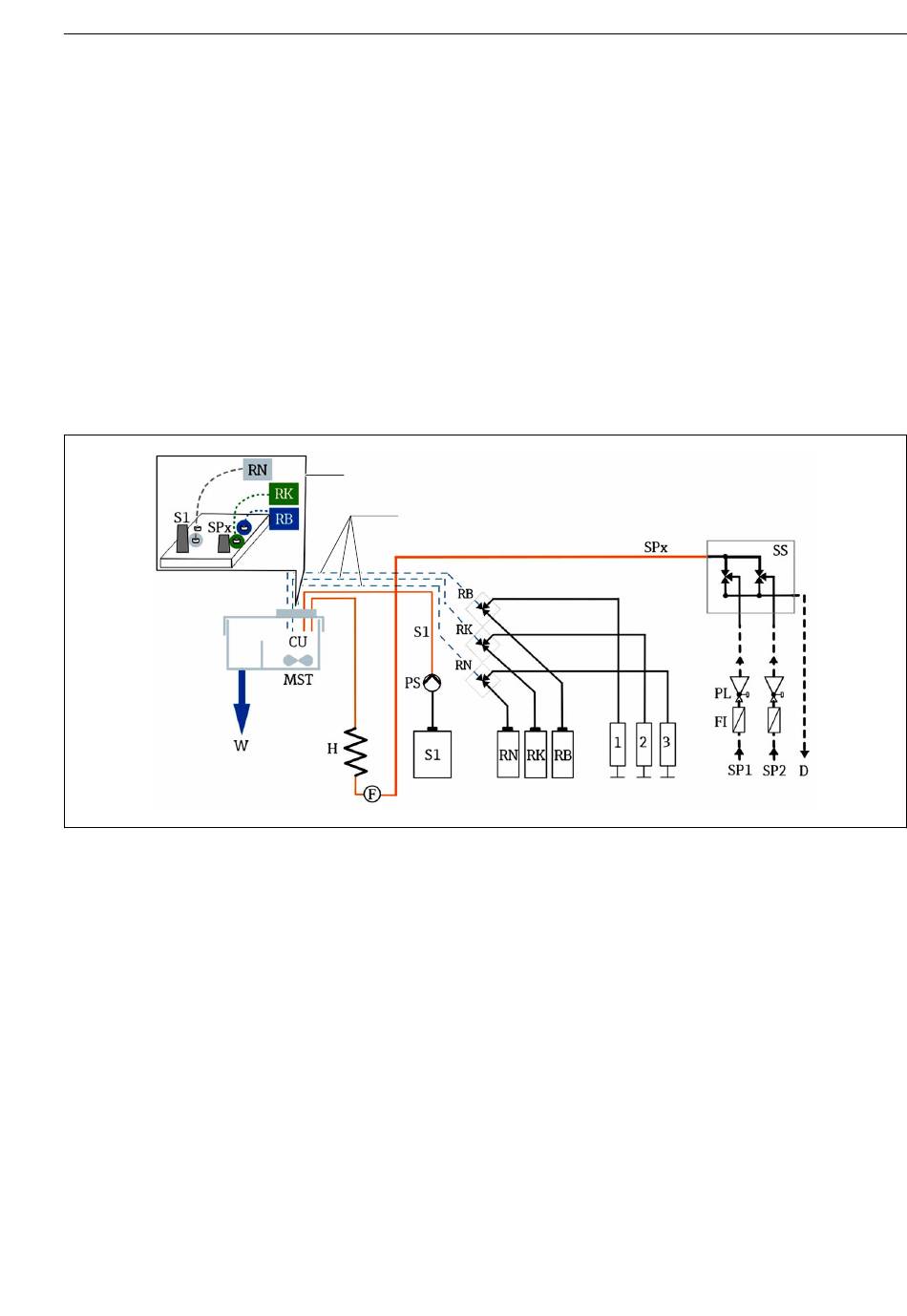

 4 Verschlauchungsplan (beispielhaft: 2-Kanal-Gerät)
1 Kapillarhalter
2 Kapillaren
SP1 Probeneingang
SP2 Probeneingang
D Ablauf Probe
FI Probenfilter
PL Druckbegrenzer
SS Probenumschaltung
SPx Probe zum Durchflusssensor
1 - 3 Dosierspritzen
RB Flasche und Kapillare Reagenz RB
RK Flasche und Kapillare Reagenz RK
