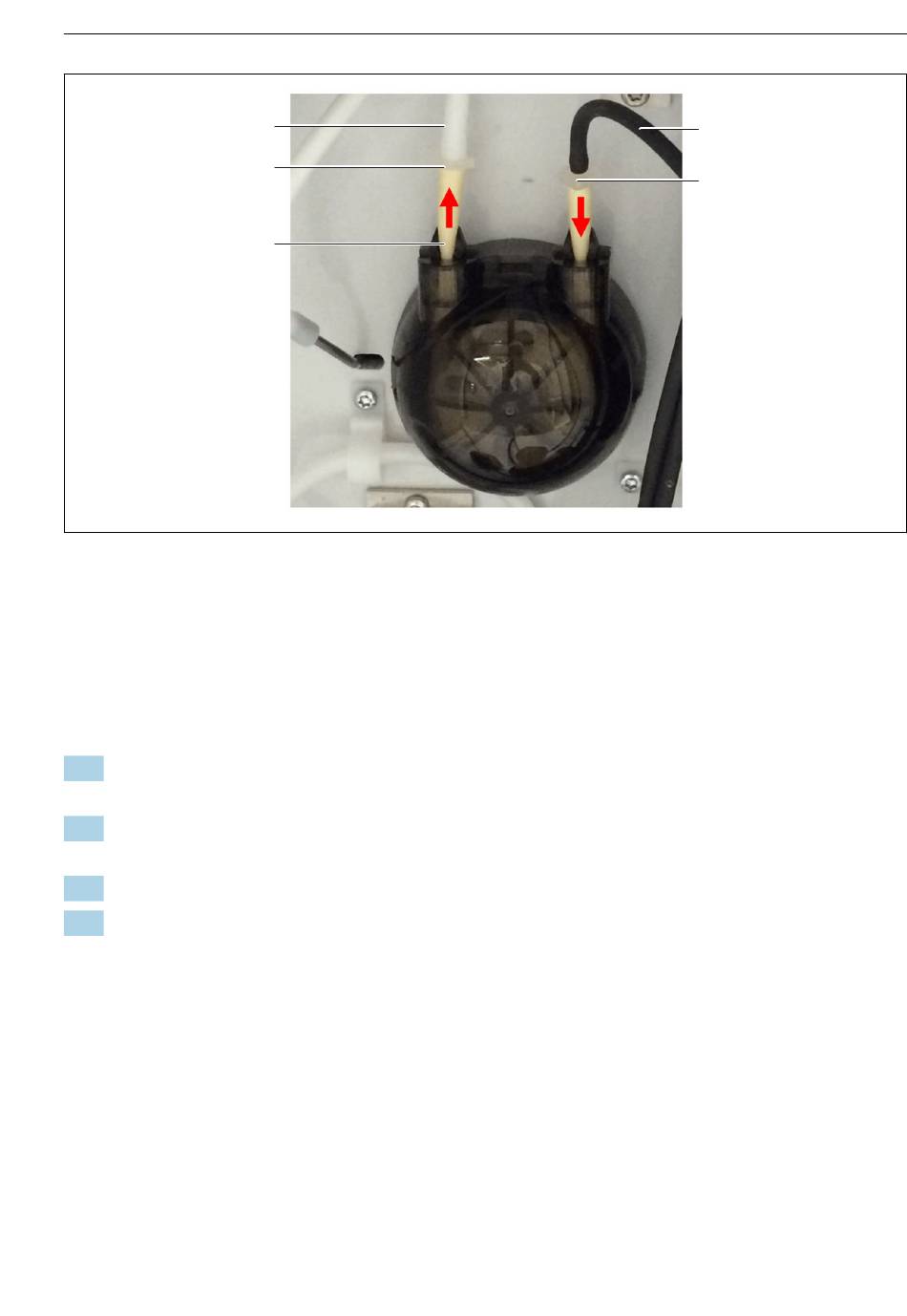

 19 Schlauchpumpe
1 Schlauch Norprene A ID 1,6 mm
2 Reduzierverbinder 3,2x1,6 mm
3 Interner Pumpenschlauch Pharmed BPT ID 3,2 mm
4 Schlauchverbinder 3,2x3,2 mm
5 Schlauch C-Flex ID 3,2 mm
3. Pumpenkopf abnehmen. Den Pumpenkopf entgegen des Uhrzeigersinns drehen, um
den Bajonettverschluss zu lösen.
4. Trägerplatte nach vorne klappen. Darauf achten, dass die Kapillaren nicht beschädigt
werden!
5. Stecker am Pumpenmotor abziehen →  20,  22.
6. Die vier Befestigungsschrauben des Pumpenmotors lösen und den Pumpenmotor ent-
nehmen →  20,  22.
Endress+Hauser
5
4
3
EA01681C
1
2
A0059032
