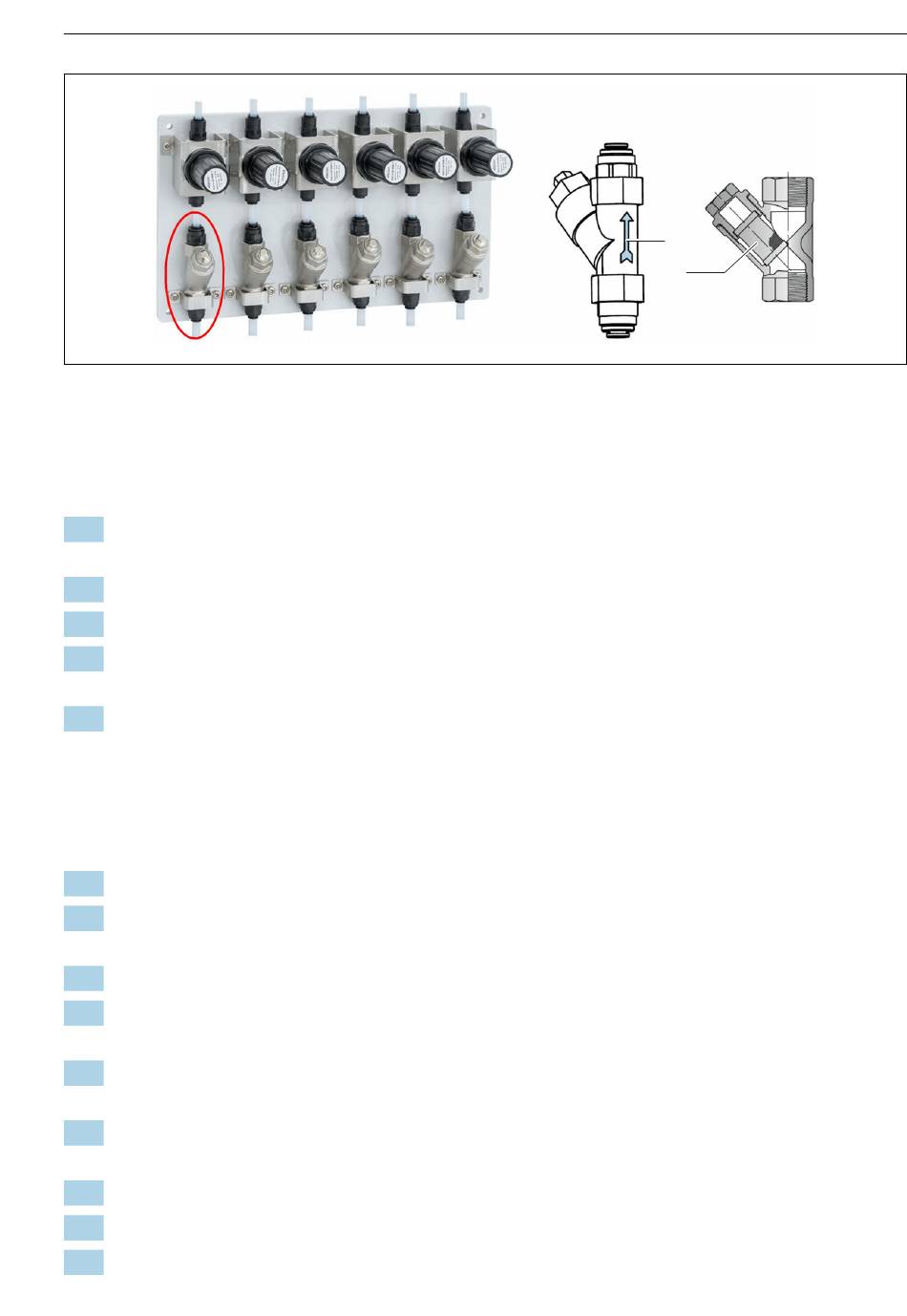

 21 Filteranordnung
1 Durchflussrichtung
2 Filtereinsatz
6. Das neue Filter in umgekehrter Reihenfolge einbauen. Die mitgelieferten neuen Ein-
schraub-Steckverbinder verwenden.
7. Die Probenzufuhr wieder herstellen.
8. Die Spannungsversorgung wieder herstellen.
9. Den Analysator in den Automatikmodus mittels Menü → Betrieb → Modus → Automa-
tik Modus fortführen versetzen.
10. Das neue Filter auf Dichtigkeit prüfen (Dichtungen der Einschraubverbinder, Verschluss
des Filtereinsatzes, Schläuche eingangseitig und ausgangseitig).
6.7 Austausch des Steuermoduls Version 2
Betroffene Bauteile: →  3,  6, Position 27
1. Vorarbeiten lt. Kapitel 6.2.2 durchführen →  15.
2. Schrauben der Trägerplatte (5x T25) lösen und die Trägerplatte vorklappen. Schrauben
zur Wiederverwendung aufbewahren.
3. Abdeckung des Steuermoduls entfernen.
4. Befestigungsschrauben des Steuermoduls lösen. Schrauben zur Wiederverwendung auf-
bewahren.
5. Das bisherige Steuermodul vorsichtig anheben, bis sich das neue Steuermodul darunter
schieben lässt.
6. Jetzt einen Steckverbinder nach dem anderen vom bisherigen auf das neue Modul
umstecken. Dadurch wird eine Verwechslung baugleicher Stecker vermieden.
7. Das bisherige Steuermodul entfernen.
8. Das neue Steuermodul festschrauben und die Abdeckung wieder aufsetzen.
9. Trägerplatte einklappen und wieder befestigen (5x T25).
