 1 Baugruppenübersicht CA80SI/82HA
1 Abdeckung Elektronikraum
2 Trägerplatte
3 Flaschenkorb
4 Flasche für Standardlösung
5 Schlauchpumpe für Standardlösung
6 Reagenzienflaschen
7 Dosierspritzen für Reagenzien
8 Abdeckung, dahinter Küvette mit Photometer und Rührer
9 Ventilblock für Reagenziendosierung
10 Probenumschaltung (nur 1/2-Kanal-Geräte)
11 Mess– und Bediengerät

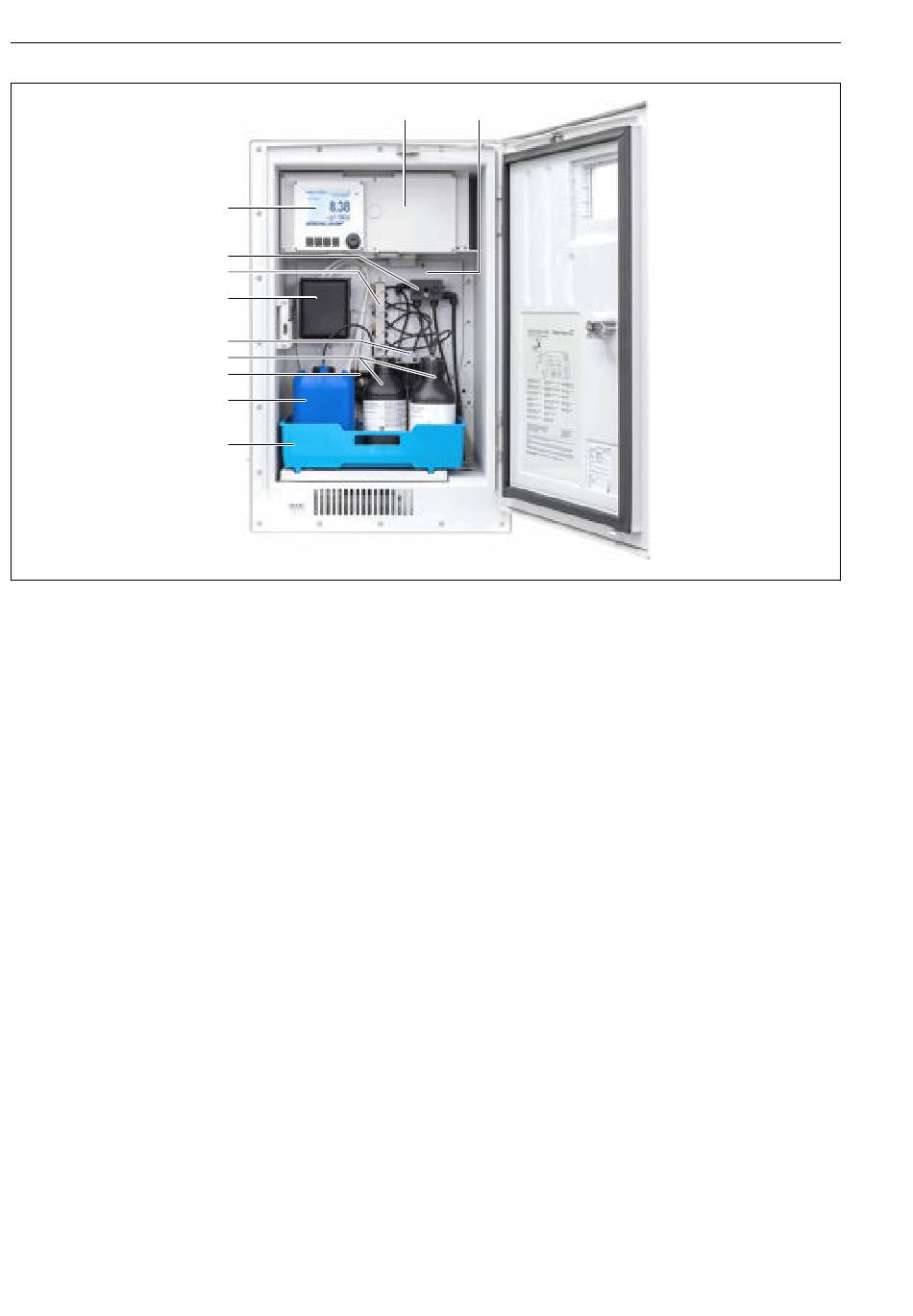

Das nachfolgende Bild zeigt die Trägerplatte von vorne.
Bei 4/6-Kanal-Geräten befindet sich die Probenumschaltung außerhalb des Analysators.
4
11
10
9
8
7
6
5
4
3
1 2
A0057631
